Technics RS-X101 Service Manual

ORDER NO. AD9002027C8

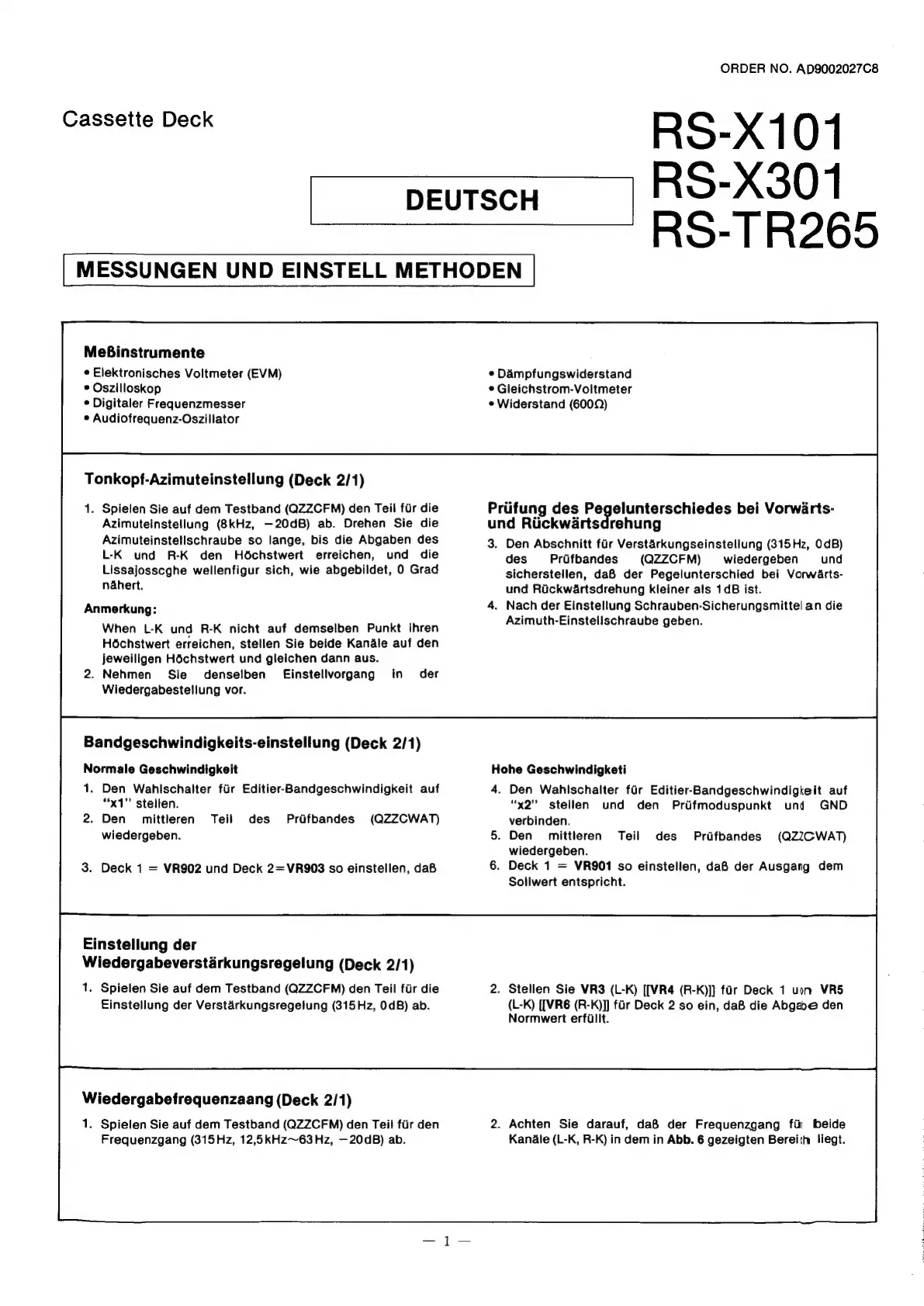

Cassette Deck R S-X 1 01
igo t
RS-TR265
MeBinstrumente
¢ Elektronisches Voltmeter (EVM) ¢ Dampfungswiderstand
¢ Oszitloskop * Gleichstrom-Voltmeter
¢ Digitaler Frequenzmesser ¢ Widerstand (600Q)
¢ Audiofrequenz-Oszillator
Tonkopf-Azimuteinstellung (Deck 2/1)
1. Spielen Sie auf dem Testband (QZ2ZCFM) den Teil fur die Priifung des Pegelunterschiedes bei Vorwarts-
Azimuteinstellung (8kHz, —20dB) ab. Drehen Sie die und Riickwartsdrehung
Azimuteinstellschraube so lange, bis die Abgaben des 3. Den Abschnitt far Verstarkungseinstellung (315Hz, 0d8)
L-K und R-K den Hodchstwert erreichen, und die des Prifbandes (QZZCFM) wiedergeben und
Lissajosscghe wellenfigur sich, wie abgebildet, 0 Grad sicherstellen, daB der Pegelunterschied bei Vorwarts-
nahert. und Rdckwartsdrehung kleiner als 1B ist.
Anmerkung: . Nach der Einstellung Schrauben-Sicherungsmittel an die
When L-K und R-K nicht auf demselben Punkt ihren Azimuth-Einstellschraube geben:
Hochstwert erreichen, stellen Sie beide Kanale auf den
jeweiligen Hdchstwert und gleichen dann aus.
. Nehmen Sie denselben’ Einstellvorgang in der
Wiedergabestellung vor.
Bandgeschwindigkeits-einstellung (Deck 2/1)
Normale Geschwindigkeit Hohe Geschwindigketi
. Den Wahlschalter fir Editier-Bandgeschwindigkeit auf 4. Den Wahlschalter fir Editier-Bandgeschwindigkeit auf
“x1” stellen. “x2” stellen und den Priifmoduspunkt und GND
. Den mittleren Teil des Prifbandes (QZZCWAT) verbinden.
wiedergeben. . Den mittleren Teil des Prifbandes (QZZ2CWAT)
wiedergeben.
. Deck 1 = VR902 und Deck 2=VR903 so einstellen, daB . Deck 1 = VR901 so einstellen, daB der Ausgang dem
Sollwert entspricht.
Einstellung der
Wiedergabeverstarkungsregelung (Deck 2/1)
1. Spielen Sie auf dem Testband (QZZCFM) den Teil fiir die . Stellen Sie VR3 (L-K) [[VR4 (R-K)]} far Deck 1 uon VR5
Einstellung der Verstarkungsregetung (315Hz, OdB) ab. (L-K) {[VR6 (R-K)]] far Deck 2 so ein, daB die Abga&e den
Normwert erfillt.
Wiedergabefrequenzaang (Deck 2/1)
1. Spielen Sie auf dem Testband (QZZCFM) den Teil fur den . Achten Sie darauf, daB der Frequenzgang fii beide
Frequenzgang (315Hz, 12,5kHz~63Hz, —20dB) ab. Kandale (L-K, R-K) in dem in Abb. 6 gezeigten Bereith liegt.
