Démarrage
Français
(
Canada
)
(37)
13
Dans le but de prévenir tout risque de dommages pendant l’expédition, le tourne-disque a été démonté.
Assemblez le tourne-disque dans l’ordre suivant.

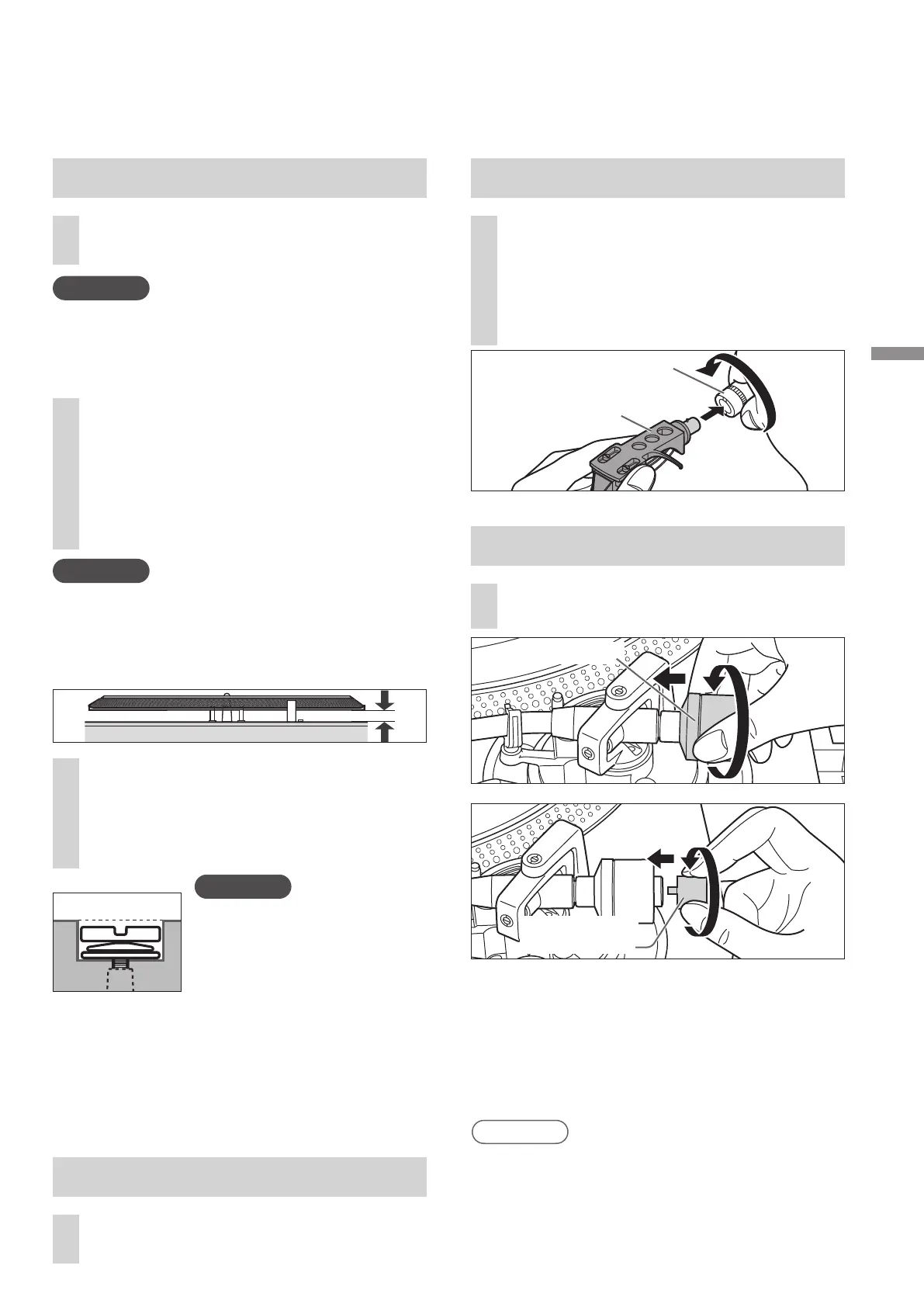

Mise en place de la coquille
5
Fixez la coquille avec la cartouche
dans le bras de lecture.
Maintenez la coquille horizontale
et serrez l’écrou de blocage.
z
Veillez à ne pas toucher l’extrémité de la
pointe de lecture.
Écrou de blocage
Coquille
Mise en place du contrepoids
6
Fixez le contrepoids à l’arrière du
bras de lecture.
Contrepoids
Contrepoids
supplémentaire
Nota
Montage du plateau
1
Insérez l’axe central dans le trou
au centre du plateau.
Attention
z
Soyez prudent lorsque vous manipulez le
plateau, car il est lourd.
z
Essuyez les traces de doigts ou la poussière
avec un chiffon doux.
2
Abaissez lentement le plateau
tout en alignant les trous de
fixation d’arbre du rotor (trois
emplacements) avec les arbres du
rotor.
z
Tournez le plateau dans les deux sens pour
aligner les trous avec les arbres du rotor.
Attention
z
Si les arbres du rotor sont mal alignés, il reste
un écart entre le plateau et le tourne-disque
et vous ne pouvez pas monter le plateau
correctement. Ne forcez pas le plateau vers le
bas.
3
Fixez les rondelles, les ressorts
Belleville et les vis du plateau
dans les trous de fixation d’arbre
du rotor, et serrez fermement les
vis de montage.
Retrait du plateau
Desserrez les vis de montage du plateau et
retirez-les.
-
Conservez précieusement les vis, les ressorts
Belleville et les rondelles.
k
Tenez le plateau avec les deux mains et
tirez-le doucement vers le haut.
Mise en place du tapis du plateau
4
Déposez le tapis du plateau sur le
plateau.
Attention
z
Lors du serrage des vis,
ne laissez pas les têtes de
vis dépasser de la surface
supérieure du plateau.
z
Serrez les trois vis
uniformément.
z
L’intérieur du contrepoids est graissé.
z
Fixez le contrepoids supplémentaire inclus
à l’arrière du bras de lecture en fonction du
poids de votre cellule.
Pour les différentes gammes de poids des
cellules réglables, consultez la section « Plage
applicable pour le poids de la cellule ». (
25)
