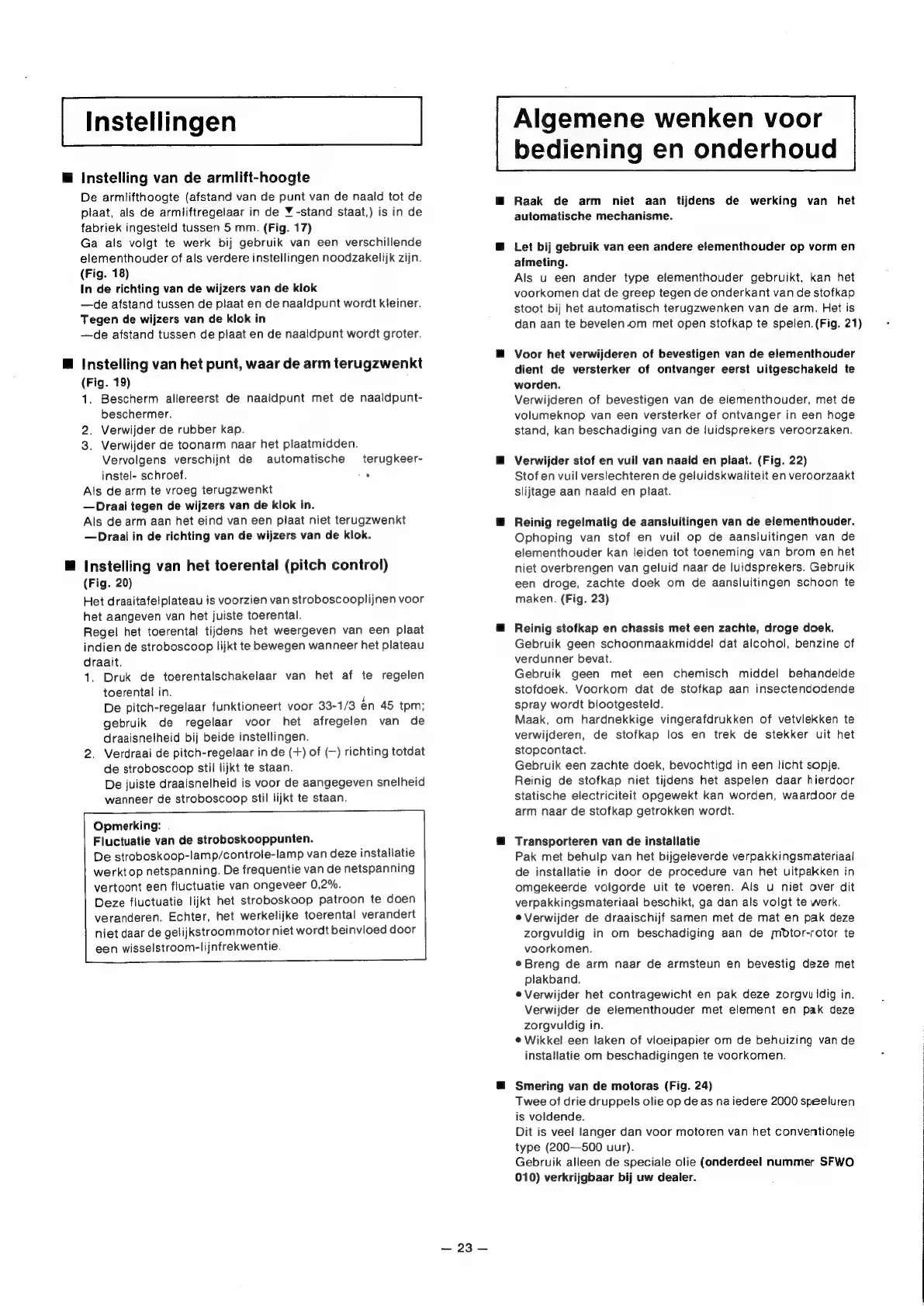

Instellingen
@ Instelling van de armlift-hoogte
De armilifthoogte (afstand van de punt van de naald tot de
plaat, als de armliftregelaar in de ¥ -stand staat,) is in de
fabriek ingesteld tussen 5 mm. (Fig. 17)
Ga als volgt te werk bij gebruik van een verschillende
elementhouder of als verdere instellingen noodzakelijk zijn.
(Fig. 18)
In de richting van de wijzers van de kiok
—de afstand tussen de plaat en de naaldpunt wordt kleiner.
Tegen de wijzers van de klok in
—de afstand tussen de plaat en de naaldpunt wordt groter.
Instelling van het punt, waar de arm terugzwenkt
(Fig. 19)
1. Bescherm allereerst de naaldpunt met de naaldpunt-
beschermer.
2. Verwijder de rubber kap.
3. Verwijder de toonarm naar het plaatmidden.
Vervolgens verschijnt de automatische terugkeer-
instel-
schroef.
.
Als de arm te vroeg terugzwenkt
—Draai tegen de wijzers van de klok in.
Als de arm aan het eind van een plaat niet terugzwenkt
—Draai in de richting van de wijzers van de klok.
Instelling van het toerental (pitch control)
(Fig. 20)
Het draaitafelplateau is voorzien van stroboscooplijnen voor
het aangeven van het juiste toerental.
Regel het toerental tijdens het weergeven van een plaat
indien de stroboscoop lijkt te bewegen wanneer het plateau
draait.
1. Druk de toerentalschakelaar van het af te regelen
toerental
in.
;
De pitch-regelaar funktioneert voor 33-1/3 en 45 tpm;
gebruik de regelaar voor het afregelen van de
draaisnetheid bij beide instellingen.
2. Verdraai de pitch-regelaar in de (+) of (—) richting totdat
de stroboscoop stil lijkt te staan.
De juiste draaisnelheid is voor de aangegeven snelheid
wanneer de stroboscoop stil lijkt te staan.
Opmerking:
Fluctuatie
van
de
stroboskooppunten.
De
stroboskoop-lamp/controle-lamp
van
deze
installatie
werkt
op
netspanning.
De
frequentie
van
de
netspanning
vertoont
een
fluctuatie
van
ongeveer
0,2%.
Deze
fluctuatie
lijkt
het
stroboskoop
patroon
te
doen
veranderen.
Echter,
het
werkelijke
toerental
verandert
niet
daar
de
gelijkstroommotor
niet
wordt
beinvloed
door
een
wisselstroom-lijnfrekwentie.
— 23 —
Algemene wenken voor
bediening en onderhoud
Raak de arm niet aan tijdens de werking van het
automatische mechanisme.
Let bij gebruik van een andere elementhouder op vorm en
afmeting.
Als u een ander type elementhouder gebruikt, kan het
voorkomen dat de greep tegen de onderkant van de stofkap
stoot bij het automatisch terugzwenken van de arm. Het is
dan aan te bevelen.om met open stofkap te spelen. (Fig. 21)
Voor het verwijderen of bevestigen van de elementhouder
dient de versterker of ontvanger eerst uitgeschakeld te
worden.
Verwijderen of bevestigen van de elementhouder, met de
volumeknop van een versterker of ontvanger in een hoge
stand, kan beschadiging van de iuidsprekers veroorzaken.
Verwijder stof en vuil van naald en plaat. (Fig. 22)
Stof en vuil verslechteren de geluidskwaliteit en veroorzaakt
slijtage aan naald en plaat.
Reinig regelmatig de aansluitingen van de elementhouder.
Ophoping van stof en vuil op de aansluitingen van de
elementhouder kan leiden tot toeneming van brom en het
niet overbrengen van geluid naar de luidsprekers. Gebruik
een droge, zachte doek om de aansluitingen schoon te
maken. (Fig. 23)
Reinig stofkap en chassis met een zachte, droge doek.
Gebruik geen schoonmaakmiddel dat alcohol, benzine of
verdunner bevat.
Gebruik geen met een chemisch middel behandelde
stofdoek. Voorkom dat de stofkap aan insectendodende
spray wordt blootgesteld.
Maak, om hardnekkige vingerafdrukken of vetvlekken te
verwijderen, de stofkap los en trek de stekker uit het
stopcontact.
Gebruik een zachte doek, bevochtigd in een licht sopje.
Reinig de stofkap niet tijdens het aspelen daar hierdoor
statische electriciteit opgewekt kan worden, waardoor de
arm naar de stofkap getrokken wordt.
@ Transporteren van de installatie
Pak met behulp van het bijgeleverde verpakkingsmateriaal
de installatie in door de procedure van het uitpakken in
omgekeerde volgorde uit te voeren. Als u niet over dit
verpakkingsmateriaal beschikt, ga dan als volgt te werk.
© Verwijder de draaischijf samen met de mat en pak deze
zorgvuldig in om beschadiging aan de mbdtor-rotor te
voorkomen.
*Breng de arm naar de armsteun en bevestig deze met
plakband.
® Verwijder het contragewicht en pak deze zorgvu Idig in.
Verwijder de elementhouder met element en pak deze
zorgvuldig in.
¢ Wikkel een laken of vioeipapier om de behuizing van de
installatie om beschadigingen te voorkomen.
Smering van de motoras (Fig. 24)
Twee of drie druppels olie op de as naiedere 2000 speeluren
is voldende.
Dit is veel langer dan voor motoren van het conventionele
type (200—500 uur).
Gebruik alleen de speciale olie (onderdeel nummer SFWO
010) verkrijgbaar bij uw dealer.

Technics SL-D202 Specifications

General

Drive System	Direct Drive
Turntable Speeds	33 1/3 and 45 rpm
Wow and Flutter	0.025% WRMS
Signal to Noise Ratio	75 dB
Motor	Brushless DC motor
Effective Length	230 mm
Overhang	15 mm
Cartridge	Not specified (typically sold without cartridge)
Rumble	-75dB (IEC 98A weighted)
