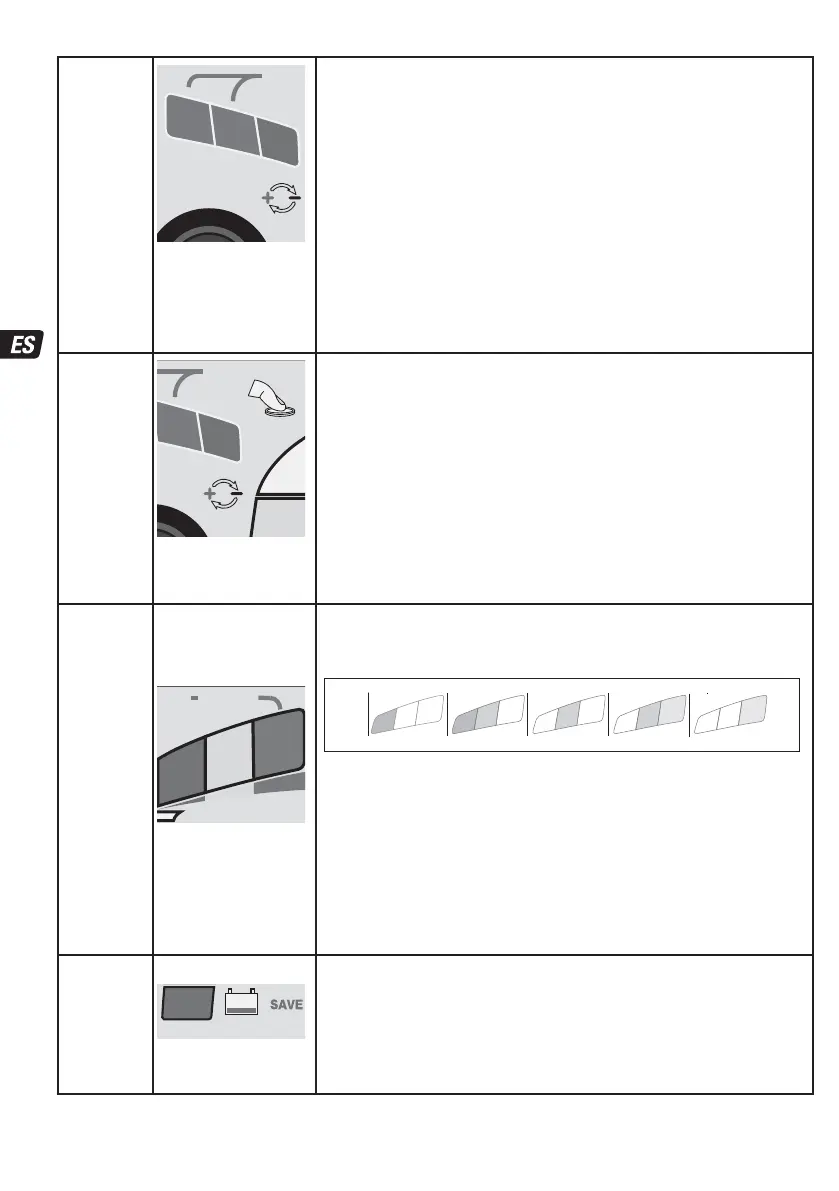

PASO1
Seleção da
tensão
1
4
.
4
V
1
4
.
7
V
14.4V
14.7V
PO
W
PO
W
14.7V
1a
1b
2
LED n.º 1a/1b: confirma el suministro de CA al cargador y el modo seleccionado.
Selección: desconecte el cargador de la batería. Presione y suelte el pulsador SELECT.
La selección de modo cambia cuando se suelta el botón. Los LED RECUPERACIÓN (n.º 3),
CARGA (n.º 4) y PRUEBA (n.º 6, 7 y 8) parpadearán dos veces para confirmar que la opción
seleccionada se ha guardado en la memoria.
LED n.º 1a => 14,4 V
LED n.º 1b => 14,7 V
OBSERVACIÓN: el sistema recordará la opción seleccionada aunque se interrumpa el
suministro de CA.
SUMINISTRO ELÉCTRICO: con la batería conectada y el programa de carga de 14,4 V o 14,7V
en funcionamiento, presione y mantenga presionado el botón SELECT. Transcurridos
3segundos, los LED n.º 1a, 1b y 6 se iluminarán a la vez. Hay disponible una corriente máxima
de 13,6V.
Para volver a cargar, mantenga pulsado el botón Select-TOUCH. Transcurridos 3segundos, la
carga se reanudará según la selección previa.
PASO 2
Arranque
de
baja tensión
& Protección
1
4
.
7
V
1
4.7V
POWER SU
P
POWER SU
P
1
4.7V
S
e
l
e
c
t
3 3
S
e
l
e
c
t
5
1b
2
STD: comprobación de la tensión de la batería: el modo STD se activa si la tensión
de la batería conectada es de al menos 0,5 voltios.
CC: la salida está activa, 13,6V disponibles a plena potencia.
Si el programa no se activa automáticamente:
LED n.º 2 POLARIDAD INVERTIDA: se ilumina cuando las conexiones de la batería
son incorrectas. El cargador está protegido electrónicamente, con lo que no se
producirá ningún daño y la salida permanecerá desactivada hasta que se corrijan las
conexiones.
Durante el modo SUMINISTRO ELÉCTRICO: LED n.º 6 = el consumo de potencia es
normal. LED n.º 7 = se ha alcanzado el consumo de potencia máximo. El LED n.º 8
advierte que se ha alcanzado el consumo de potencia máximo y que el suministro
eléctrico está desconectado. Reduce el consumo de energía hasta que se recupera la
potencia. NOTA: no se reactivará la batería si el voltaje no supera los 10 V.
PASO 3
PRUEBA
antes de
la carga
LED DE PRUEBA
N.º6: VERDE
N.º7: AMARILLO
N.º8: ROJO
P
PLY 13.6V 8A13.6V 8A
P
PLY
TEST
e
c.
e
c.
8
6
7
Los LED DE PRUEBA n.º 6, 7 y 8 indican el estado de la batería antes de cargarla.
Consulte la tabla que figura más abajo o en la página 2 para asociar la indicación de los
LED DE PRUEBA al estado de porcentaje de carga estimado (SOC%).
8
7
6
80 100%604020AGM
100% 806040STD
8
7
7
6
0
0
Durante la prueba:
PASO 7 OPTIMIZACIÓN: el tiempo de carga mínimo se define según el resultado de la
prueba, y oscila entre 10 minutos para una batería con un estado de carga del 80 %
o más, y 120 minutos para una batería con un estado de carga del 40 % o menos.
La temperatura ambiente se mide para determinar los parámetros de la tensión de
carga. La carga comienza transcurridos 10 segundos.
El LED #8 (rojo) parpadea: la tensión de la batería está muy baja. Se inyectan impulsos
para comprobar si hay un cortocircuito o circuitos conectados recibiendo una corriente
elevada. Una vez que la señal se mantiene hasta 10 segundos comenzará la carga.
Si no, desconecte la batería de los circuitos conectados y vuelva a intentarlo.
PASO 4
RECUPERACIÓN
Turbo
LED #3 : ROJO
3
Se activa si se diagnostica que la batería está sulfatada
o es incapaz de aceptar o retener una carga.
Tiempo de carga: 2 horas como máximo.
La tensión de salida aumenta hasta un máximo de 22V con la corriente limitada a 0,4A,
pero solo si no se ha detectado el sistema electrónico del vehículo. En caso contrario,
salta al siguiente paso. IMPORTANTE: lea la sección BATERÍAS DESCUIDADAS MUY
DESCARGADAS, que se incluye más adelante.
