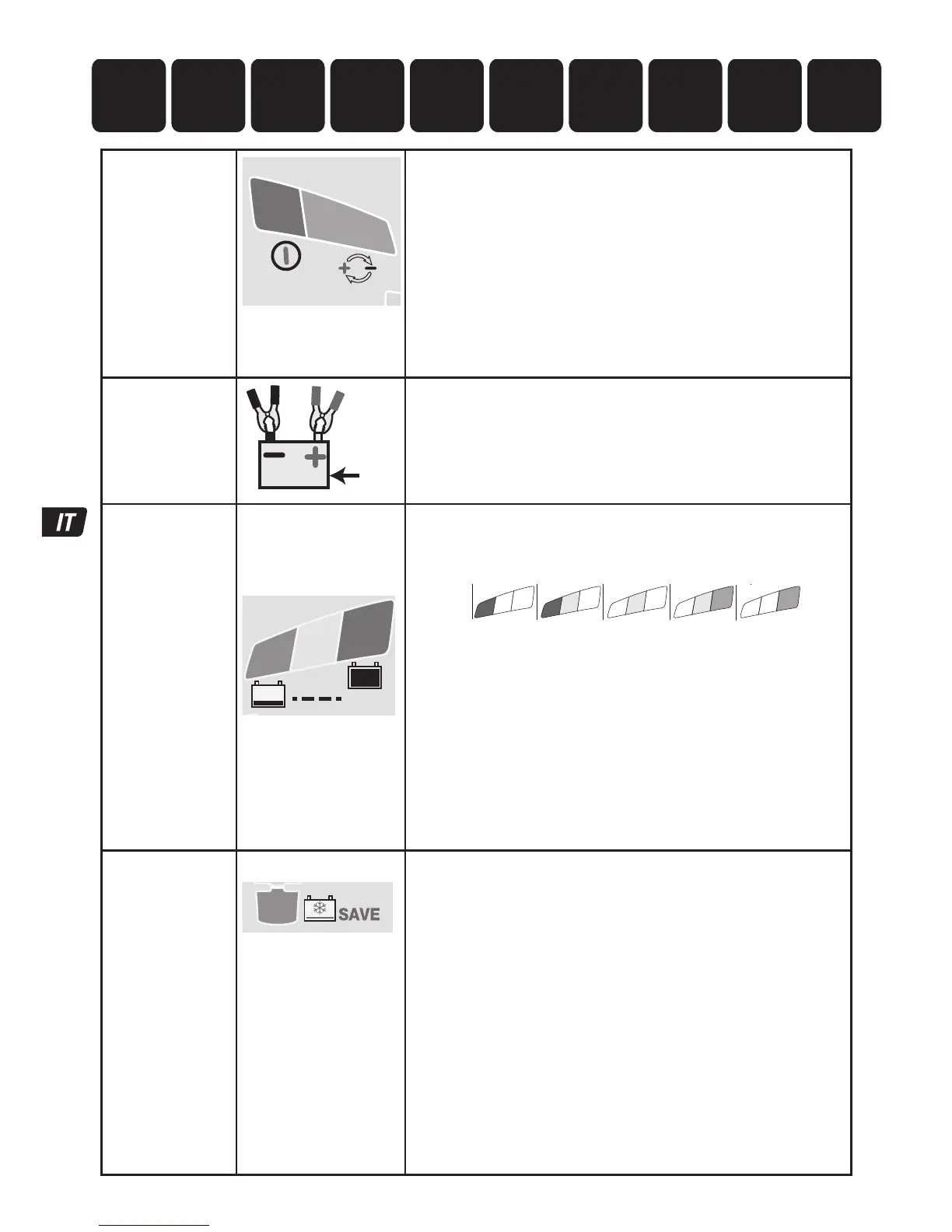

28
Protezione
RESET BMS
2
1
Il caricabatterie non entra in funzione se non tramite l’intervento
dell’utente.
PROTEZIONE CONTRO L’INVERSIONE DI POLARITÀ DEL LED 2: si accende
quando i collegamenti della batteria non sono stati effettuati correttamente. Il
caricabatterie è dotato di protezione elettronica, pertanto non può subire
danni. L’uscita resta disabilitata fino alla correzione dell’errore di
collegamento.
RESET BMS: per batterie con un sistema di gestione della batteria (BMS,
Battery Management System) che protegge dallo scaricamento completo.
Scollegare il caricabatterie dall’alimentazione di rete. Attendere che i LED
1a/1b si spengano. Ricollegare all’alimentazione di rete. Uno speciale impulso
di reset BMS viene trasmesso per un massimo di 5 secondi. Il programma
dovrebbe proseguire alla FASE 4.
FASE 1
V
Controllo della tensione della batteria - la OptiMate Lithium si
attiva se la tensione della batteria collegata è almeno di 0,5 Volt.
FASE 2
TEST prima della
carica
FASE 3
Controllo della
temperatura
LED DI TEST
6: VERDE
7: GIALLO
8: ROSSO
TEST
8
7
6
I LED DI TEST 6/7/8 indicano lo stato della batteria prima della carica.
Consultare la tabella a pag. 2 per abbinare l’indicazione del LED DI TEST a
uno stato di percentuale di carica (SOC%) stimato
8
7
6
90 100%603010%
13.3V 13.6V+ 13.13V13.00V12.80VV
8
7
7
6
0
0.5V
Durante il test:
OTTIMIZZARE il tempo di carica minimo regolato in conformità al test, che
può variare da 10 minuti per una batteria all'80% a un tempo di carica
superiore a 120 minuti per una batteria con uno stato di carica pari o inferiore
al 40%.
Viene rilevata la temperatura ambiente per determinare i parametri di
tensione di carica.
AVVERTENZA DI TEMPERATURA INSUFFICIENTE - LED #8 (rosso)
lampeggiante: La temperatura misurata su OptiMate Lithium è inferiore a
-20ºC o a -4ºF, al di sotto della zona di carica E scarica sicura per le
batterie LiFePO
4
.
Il programma inizia dopo 10 secondi.
FASE 4
RECUPERO a
tensione ultra
bassa
FASE 5
Basso
voltaggio
recupero
FASE 6
TEST danni alla
cella
LED #3 : ROSSO
3
IMPORTANTE: se si attiva questa modalità leggere la sezione BATTERIE
COMPLETAMENTE SCARICHE nella pagina precedente.
Questa modalità si attiva se la batteria è stata scaricata più del 90% / la
tensione è inferiore a 12,8 V. safeTº: la corrente di carica viene regolata
automaticamente in base alla tensione e alla temperatura ambiente misurate
durante il test.
RECUPERO A BASSISSIMA TENSIONE per batterie tra 0,6 V (0,75 V) e 8,8V:
la corrente inizia a 125 mA e aumenta a 325 mA a seconda del progresso
della carica. Se la tensione non aumenta oltre gli 8,8 V entro 2 ore, la carica
viene sospesa e il LED DI TEST 8 (rosso) lampeggia, a indicare che la batteria
potrebbe aver subito un danno permanente o che è necessaria una
valutazione professionale.
RECUPERO A BASSA TENSIONE per batterie tra 8,9 V e 12,8 V:
la corrente massima è impostata su 1,25 A. L’assorbimento della carica della
batteria viene controllato per il comportamento anomalo. Una batteria
LiFePO
4
in buone condizioni passa alla modalità di CARICA entro 4 ore,
altrimenti la carica viene sospesa e il LED DI TEST 8 (rosso) lampeggia, a
indicare che la batteria può aver subito un danno permanente o che è
necessaria una valutazione professionale.
1091 2
3 4 5 6 7 8
Manutenzione
OptiMate ‘365’
TEST dopo
la carica
Accensione
a bassa
tensione (0.5V)
TEST prima
della carica
Controllo
della
temperatura
TEST - danni
alla cella
RECUPERO a
tensione
ultra bassa
BASSO VOLTAGGIO
RECUPERO
/ monitoraggio
delle celle
CARICA per
equalizzazione
delle celle
OTTIMIZZA-
ZIONE
