2.6 DESCRIZIONE CARATTERISTICHE PRINCIPALI DELLA
SALDATRICE
• Puntatrice a colonna con azionamento a pedale a braccio
oscillante, completa di controllo di saldatura elettronico
TE25.
• Bracci regolabili in lunghezza che consentono di adattarla al
lavoro da svolgere.
• Portaelettrodi in rame-cromo, consentono servizio pesante e
lunga durata con un minimo ingombro e sono previsti per un
montaggio dritto e inclinato.
• Corsa degli elettrodi regolabile.
• Trasformatore raffreddato integralmente ad acqua,
incapsulato in resina epossidica
• Termostato di protezione.
• Bracci, portaelettrodi ed elettrodi raffreddati ad acqua.
• Comando sincrono con SCR isolati dall'acqua di
raffreddamento.
• Forza agli elettrodi regolabile, un microinterruttore comanda
il ciclo di saldatura quando con il pedale si raggiunge il
valore di forza regolato.
• Pedale regolabile in lunghezza.

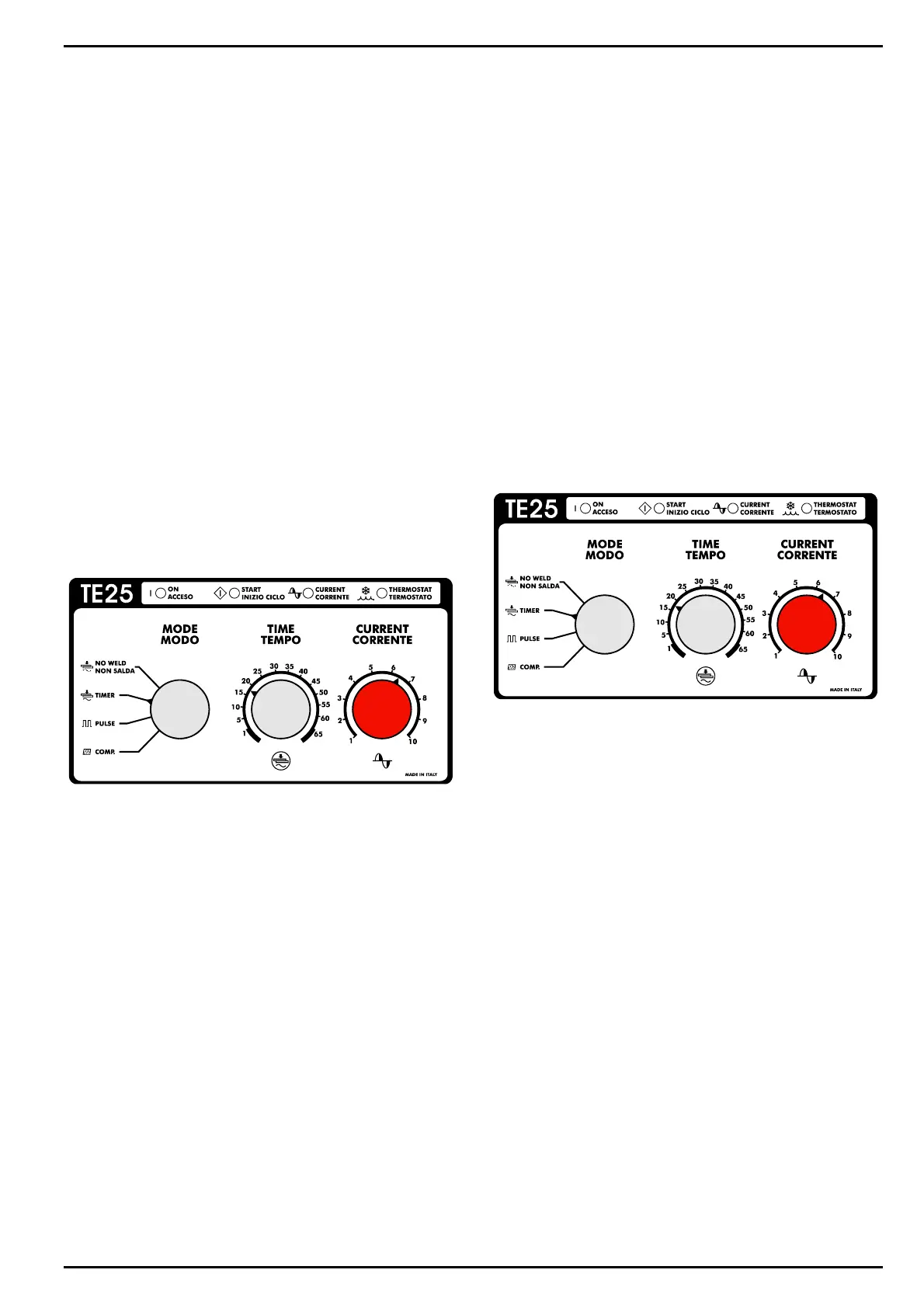

2.7 DESCRIZIONE CONTROLLO DI SALDATURA TE 25
Il TE 25 è un controllo di saldatura a microprocessore per
saldatrici monofasi a resistenza. La funzione del controllo di
saldatura è quello di gestire l’erogazione della corrente di
saldatura. La durata dell’erogazione di corrente (TEMPO) e la
sua intensità (CORRENTE) vengono regolate con due
manopole.
CARATTERISTICHE PRINCIPALI
• Comando sincrono a diodi controllati con regolazione della
corrente di saldatura a controllo di fase.
• Modalità di funzionamento a pulsazioni.
• Funzione di compensazione della corrente secondaria per la
saldatura di lamiere e tondini con tracce di ruggine.
• Ingresso per termostato di protezione.
• Regolazione del ritardo di prima inserzione, ottimizza il
bilanciamento dell'assorbimento di linea della macchina.
SPIE SUL CONTROLLO
ACCESO - Indica che la saldatrice è accesa.
INIZIO CICLO - Indica che il comando di inizio ciclo è azionato.
CORRENTE - Indica che il controllo sta generando gli impulsi
di comando per gli SCR.
TERMOSTATO - Indica che è intervenuto il termostato di
protezione. Il funzionamento della saldatrice è
temporaneamente bloccato.
2.6 WELDER MAIN FEATURES
• Rocker arm, foot operated, spot welder, with electronic
welding control unit TE25.
• Arms adjustable in length according to the job to be carried
out.
• Chrome-copper electrode holders for long life and heavy
duty service, designed for straight and angled fitting.
• Adjustable electrodes stroke.
• Epoxy coated, water-cooled transformer.
• Protection thermostat.
• Water cooled arms, electrode-holders and electrodes.
• Synchronous SCR contactor insulated from cooling water
circuit.
• Adjustable electrode force; a microswitch starts the welding
cycle when the desired pre-set value is reached.
• Foot control adjustable in length.
2.7 WELDING CONTROL UNIT TE 25 DESCRIPTION
TE 25 is a microprocessor welding control unit for single-phase
resistance welders. The welding control unit is used to control
the thyristor adjusting the welding current. The length of
current circulation (TIME) and its intensity (CURRENT) are
adjusted by means of two knobs.
MAIN FEATURES
• Synchronous thyristor drive, phase shift control for welding
current adjustment.
• Pulse function.
• Secondary current compensation function for the welding of
oxidised sheets and rods.
• Input for protection thermostat.
• First phase shift delay adjustment. It enables the machine
line current best balance.
CONTROL PANEL PILOT LIGHTS
ON - It signals that the welder is on.
START - It signals that the start of cycle device is activated.
CURRENT - It signals that the control unit is generating the
control impulses for SCR.
THERMOSTAT - It signals that the protection thermostat is
activated. The welder working is temporaly stopped.
