Tecnoplastic OLYMPIC - Dane Techniczne; Połączenia Elektryczne

POLSKI

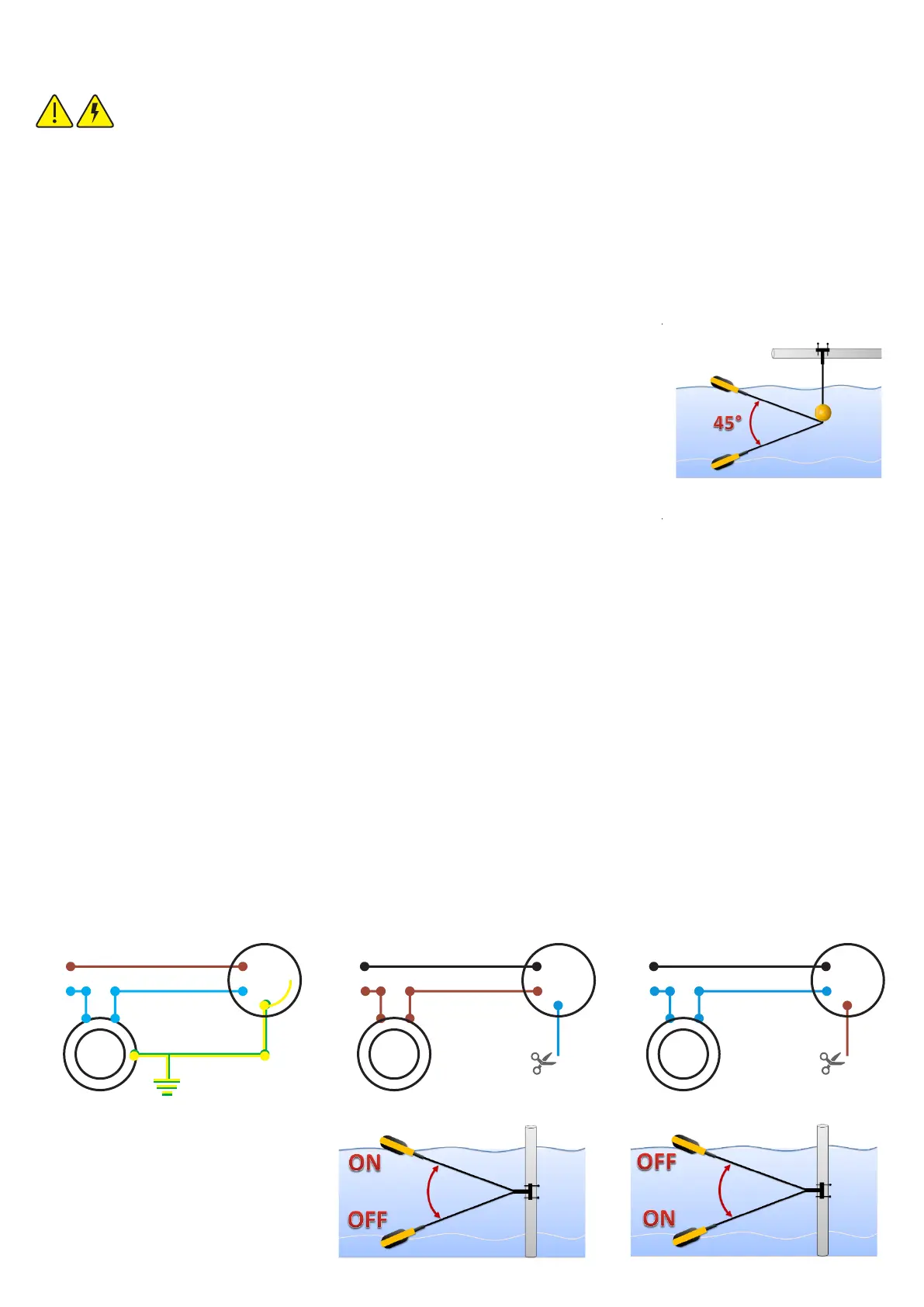

Kąt zadziałania: 45°
UWAGA: ZABRANIA SIĘ MODYFIKOWANIA PŁYWAKOWEGO CZUJNIKA POZIOMU.
ZLEKCEWAŻENIE PONIŻSZYCH WSKAZAŃ SPOWODUJE NATYCHMIASTOWE UNIEWAŻNIENIE
GWARANCJI PRODUKTU.
Ÿ Przed wykonaniem jakiejkolwiek czynności przy pływakowym czujniku poziomu, należy odłączyć
go od gniazdka głównej linii zasilania elektrycznego.
Ÿ Sprawdzić, czy maksymalna moc silnika nie przekracza wartości elektrycznych czujnika poziomu.
Ÿ W przypadku uszkodzenia kabla przez użytkownika lub instalatora, należy wymienić cały
pływakowy czujnik poziomu.
Ÿ Zabrania się wykonywania połączeń na kablu pływaka! Zanurzenie go w takim stanie może
spowodować zwarcie lub wyładowania elektryczne.
DANE TECHNICZNE:
Ÿ Stopień ochrony: IP 68
Ÿ Zasada działania/charakterystyka: 1B (mikro przełączanie w trakcie działania)
Ÿ Stopień zanieczyszczenia: 2
POŁĄCZENIA ELEKTRYCZNE:
Obwód elektryczny zainstalowany przed urządzeniem musi chronić obydwa przewody przed
prądami przetężeniowymi. UWAGA: Brak zainstalowanego zabezpieczenia spowoduje
unieważnienie gwarancji w przypadku uszkodzenia się pływakowego czujnika poziomu.
Ÿ Mod.01: jedna funkcja – tylko opróżnianie lub tylko napełnianie (Rys.1). Kabel uziemienia ma
zawsze żółto-zielony kolor.
Ÿ Mod.02 - Mod.03: podwójna funkcja (opróżnianie Rys.2 lub napełnianie Rys.3 do wyboru
instalatora):
Ÿ Opróżnianie: (Rys.2) po podłączeniu czarnego i brązowego kabla obwód otwiera się, gdy czujnik
pływakowy znajduje się w dole i zamyka się, gdy pływak znajduje się na górze. Uwaga: odizolować
niebieski/szary kabel.
Ÿ Napełnianie: (Rys.3) po podłączeniu czarnego i niebieskiego/szarego kabla obwód otwiera się,
gdy czujnik pływakowy znajduje się na górze i zamyka się, gdy pływak znajduje się w dole. Uwaga:
odizolować brązowy kabel.
Rys.1
Rys.2 opróżnianie Rys.3 napełnianie
M
Brązowy
M M
Brązowy
Czarny Czarny
Brązowy
Żółto-zielony
Niebieski/Szary
Niebieski/Szary
Niebieski/Szary
N
L
N N
L L
