РУССКИЙ
Угол активации: 45°
ПРИМЕЧАНИЯ: ЗАПРЕЩАЕТСЯ НЕБРЕЖНО ОБРАЩАТЬСЯ С ПОПЛАВКОВЫМ
ВЫКЛЮЧАТЕЛЕМ. НЕВЫПОЛНЕНИЕ НИЖЕУКАЗАННЫХ ПРАВИЛ АВТОМАТИЧЕСКИ
ОТМЕНЯЕТ ГАРАНТИЮ
Ÿ Для выполнения любых операций с поплавковым переключателем отключить ток с
электрощита;
Ÿ Удостовериться, что максимальная мощность насоса не превышает электрических
показателей переключателя;
Ÿ Электрический кабель является составной частью поплавкового переключателя. В случае
повреждения кабеля переключатель необходимо заменить.
Ÿ Не нарушать целостность кабеля поплавкового переключателя: контакт с водой может
вызвать короткое замыкание и электрический разряд.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Ÿ Степень защиты: IP 68
Ÿ Особенности автоматического действия: 1B (микроотключения в работе)
Ÿ Степень загрязнения: 2
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ:
Находящийся выше по линии контур должен защищать от сверхтоков оба проводника.
ВНИМАНИЕ: отсутствие защиты приведет к утрате гарантией своей силы, если произойдет
поломка поплавка.

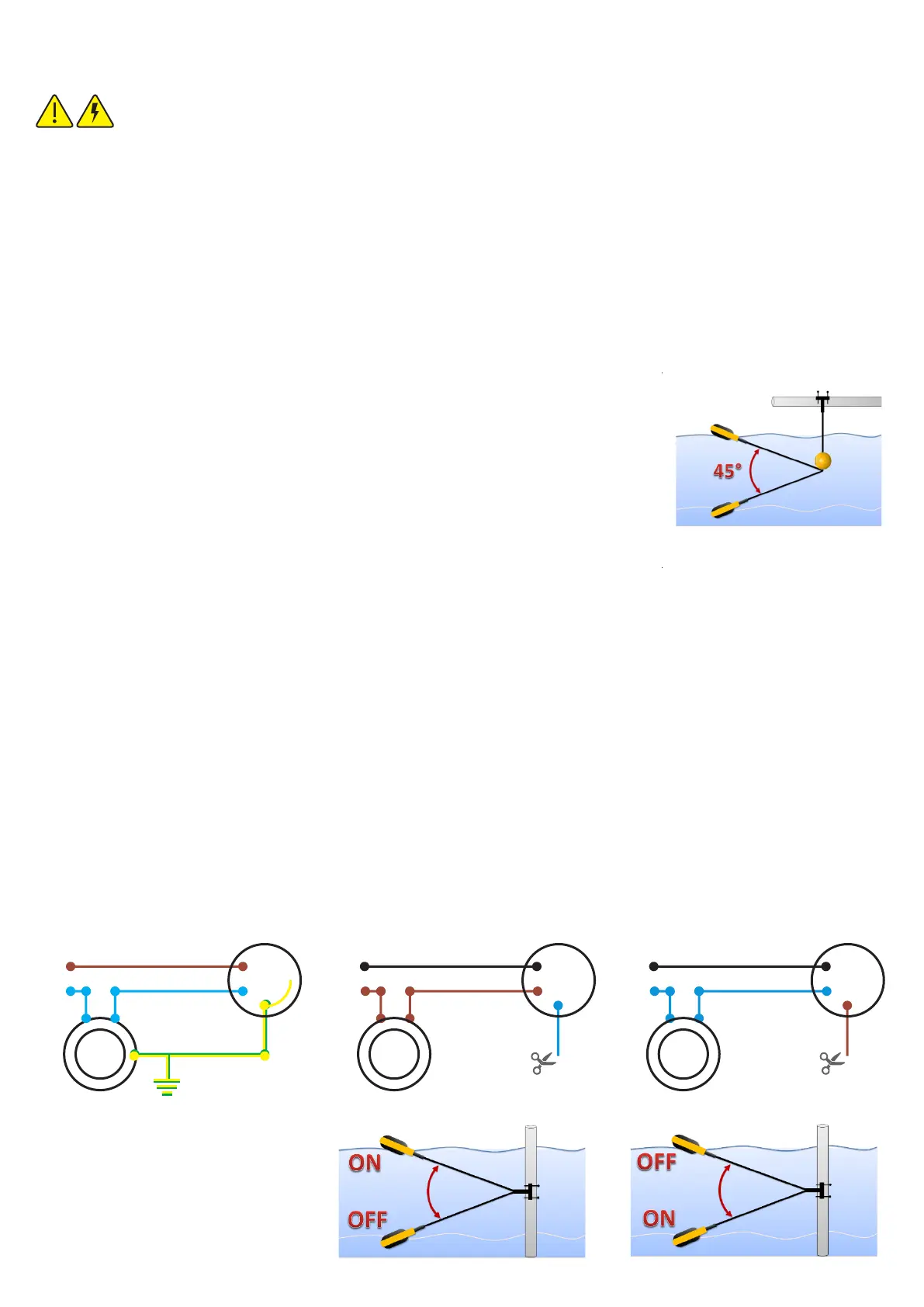

Ÿ модель 01: стандартное переключение - только опорожнение или только наполнение (Рис.1).
Кабель заземления всегда желто-зеленый.
Ÿ модель 02 и 03: двойное переключение (опорожнение см. Рис.2 или наполнение см. Рис.3 –
выбор при установке)
Ÿ Опорожнение: (Рис.2) при соединении черного провода с коричневым проводом контур
размыкается, если поплавок находится внизу, и замыкается, если поплавок находится вверху.
Примечание: изолировать синий/серый провод.
Ÿ Наполнение: (Рис.3) при соединении черного провода с синим/серым проводом контур
размыкается, если поплавок находится вверху, и замыкается, если поплавок находится внизу.
Примечание: изолировать коричневый провод.
Рис.1 Рис опорожнение см..2 Рис наполнение см..3
M
Коричневый
M M
Коричневый
Черный Черный
Коричневый
Желтый/
Зеленый
Синий/Серый
Синий/Серый
Синий/Серый
N
L
N N
L L
