Einschaltwinkel: 45°
ANMERKUNGEN: NICHT MANIPULIEREN DEN SCHWIMMER. DIE NICHTEINHALTUNG
DIESES TERMINES FÜHRT AUTOMATISCH ZUM VERFALL DER GARANTIE.
Ÿ Klemmen Sie vor allen Eingriffen am Schwimmer die Stromversorgung ab.
Ÿ Stellen Sie sicher, dass die max. Leistung des Motors die elektrischen Werte des Schwimmers
nicht übersteigt.
Ÿ Das Stromkabel ist ein integrales Bauteil des Schwimmers selbst. Im Fall der Beschädigung des
Kabels muss der Schwimmerschalter ausgewechselt werden.
Ÿ Verbindungsstellen am Kabel des Standreglers vermeiden, da das eventuelle Eintauchen in
Wasser kurzschluss und elektrische Entladungen verursachen kann.
TECHNISCHE EIGENSCHAFTEN:
Ÿ Schutzgrad: IP 68
Ÿ Antriebsart/merkmal: 1B (mikroauslöser in betrieb)
Ÿ Verschmutzungsgrad: 2
ELEKTRISCHE ANSCHLÜSSE:
Der Kreislauf Stromaufwärts muss beide Leiter vor Überstrom schützen. ACHTUNG: Das Fehlen
eines Schutzes führt zum Verfall des Gewährleistungsanspruches im Fall des Bruches des
Schwimmers.
Ÿ Mod.01: Einzelbetrieb nur Entleerung oder nur Füllung (Fig.1). Der gelb-grüne Erdleiter muss an
eine passende Erdklemme geschlossen werden.
Ÿ Mod.02 – Mod.03 Doppelbetrieb (Entleerung Fig.2 oder Füllung Fig.3 nach Wahl des Monteurs)
Ÿ Entleerung: (Fig.2) wenn man die Drähte schwarz und braun benutzt, schließt der Kreislauf wenn
der Schwimmerschalter oben ist, und er öffnet wenn der Schwimmerschalter unten ist. Achtung:
das blau/grau Kabel isolieren.
Ÿ Füllung: (Fig.3) wenn man die Drähte schwarz und blau/grau benutzt, schließt der Kreislauf wenn
der Schwimmerschalter unten ist, und er öffnet wenn der Schwimmerschalter oben ist. Achtung:
das braun Kabel isolieren.

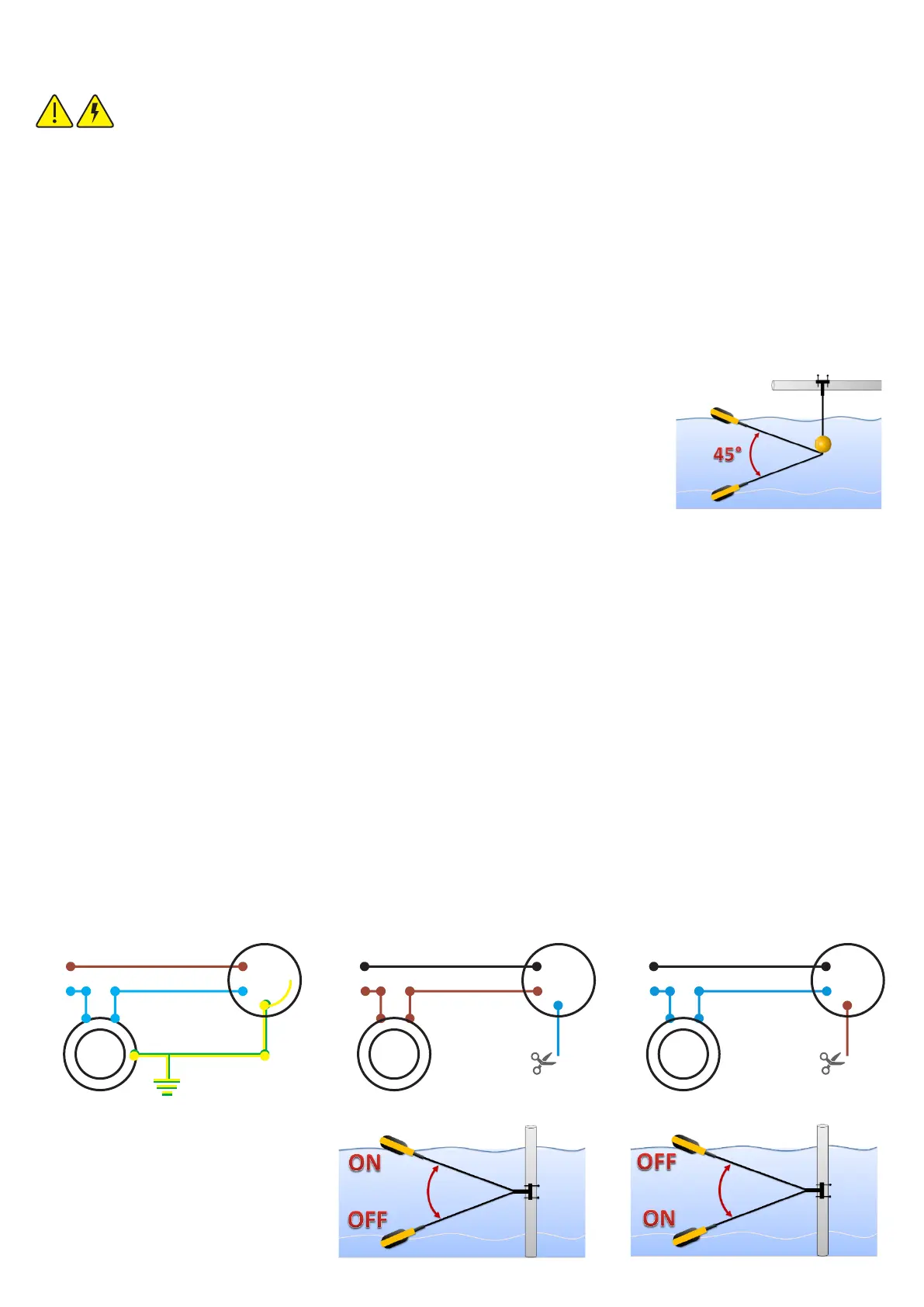

Fig.1 Fig.2 Entleerung Fig.3 Füllung
M
Gelb/Grün
Blau/Grau
Braun
M M
Blau/Grau Braun
Schwarz Schwarz
Braun Blau/Grau
N
L
N N
L L
