Tecnoplastic OLYMPIC - Technische Gegevens; Elektrische Aansluitingen

NEDERLANDS
Acveringshoek: 45°
OPMERKING: NIET KNOEIEN MET DE VLOTTER WANNEER DE TE VOLGEN PUNTEN NIET
IN ACHT WORDEN GENOMEN ZAL DE GARANTIE AUTOMATISCH VERVALLEN
Ÿ Vergeet niet om, voordat er werkzaamheden aan de vloer worden uitgevoerd, de stekker van
de hoofdvoeding los te koppelen.
Ÿ Controleer of het maximale motorvermogen niet hoger is dan de elektrische waarden van de
vloer.
Ÿ Als de kabel is beschadigd door de gebruiker of de installateur moet de vloer worden
vervangen.
Ÿ Voer geen verbindingspunten op de kabel uit: onderdompeling kan een kortsluing en
elektrische schokken veroorzaken.
TECHNISCHE GEGEVENS
Ÿ Beschermingsgraad: IP 68
Ÿ Soort ace/kenmerk: 1B (micro uitschakeling in bedrijf)
Ÿ Vervuilingsgraad: 2
ELEKTRISCHE AANSLUITINGEN:
De stroomopwaartse schakeling moet beide geleiders beschermen tegen overstroom. LET OP:
wanneer er geen bescherming aanwezig is vervalt de garane als er een breuk van de vloer is.

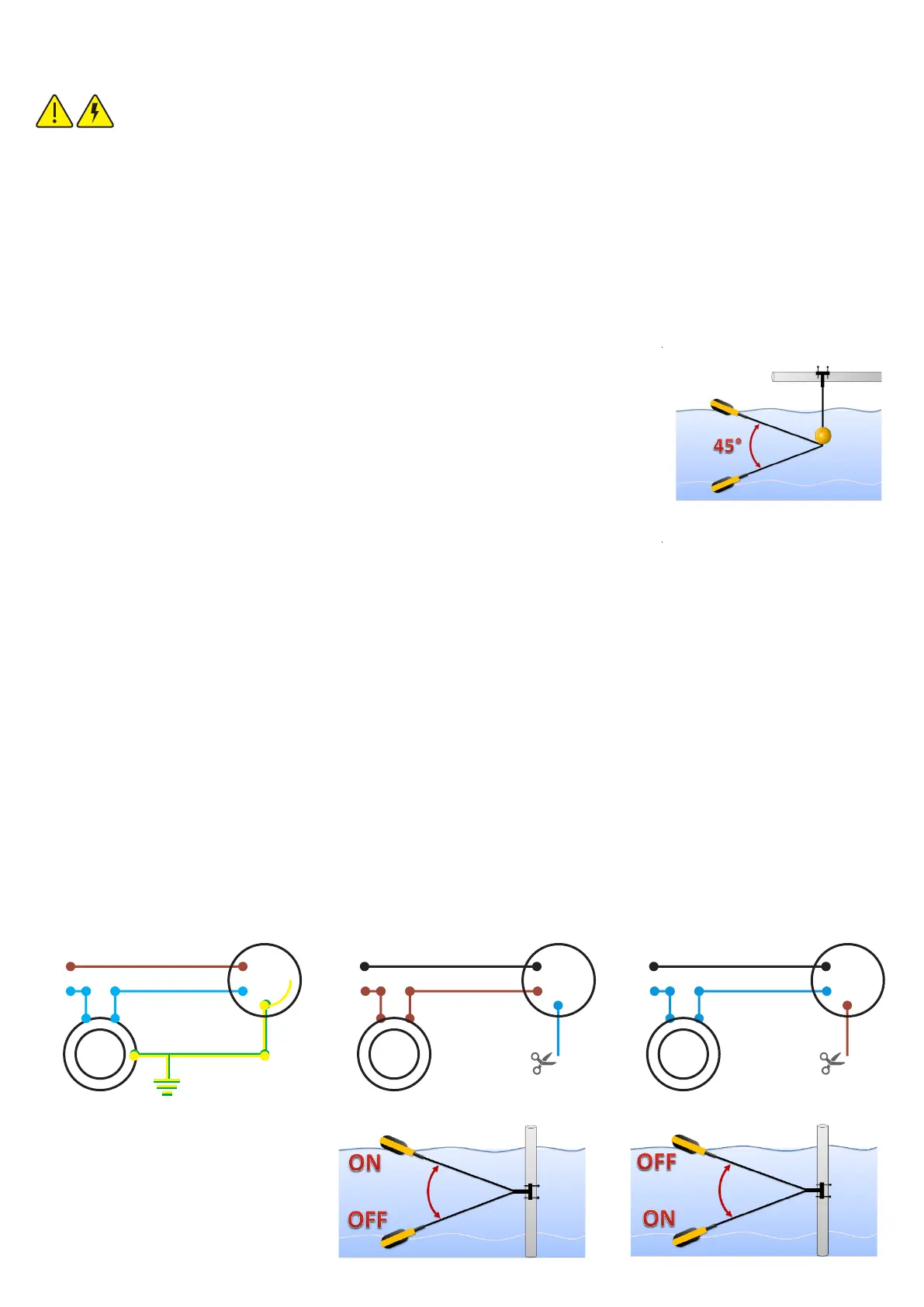

Mod.01: jedna funkcja – tylko opróżnianie lub tylko napełnianie (Rys.1). Kabel uziemienia ma
zawsze żółto-zielony kolor.
Ÿ Model 01: enkele funce - alleen legen of alleen vullen (A.1). De aardkabel is aljd groen-geel.
Ÿ Model 02 - Model 03: dubbele funce (legen A.2 of vullen A.3 naar keuze van de
installateur):
Ÿ Legen: (A.2) wanneer de zwarte draad en de bruine worden aangesloten wordt het circuit
geopend wanneer de vloer aan de onderkant zit en gesloten wanneer de vloer aan de
bovenkant zit. Let op: isoleer de blauw/grijze kabel.
Ÿ Vullen: (A.3) wanneer de zwarte draad en de blauw/grijze worden aangesloten wordt het
circuit geopend wanneer de vloer aan de bovenkant zit en gesloten wanneer de vloer aan de
onderkant zit. Let op: isoleer de bruine kabel.
A.1
A.2 legen A.3 vullen
M
Bruin
M M
Bruin
Zwart Zwart
Bruin
Geel/Groen
Blauw/Grijs
Blauw/Grijs
Blauw/Grijs
N
L
N N
L L
