TÜRKÇE

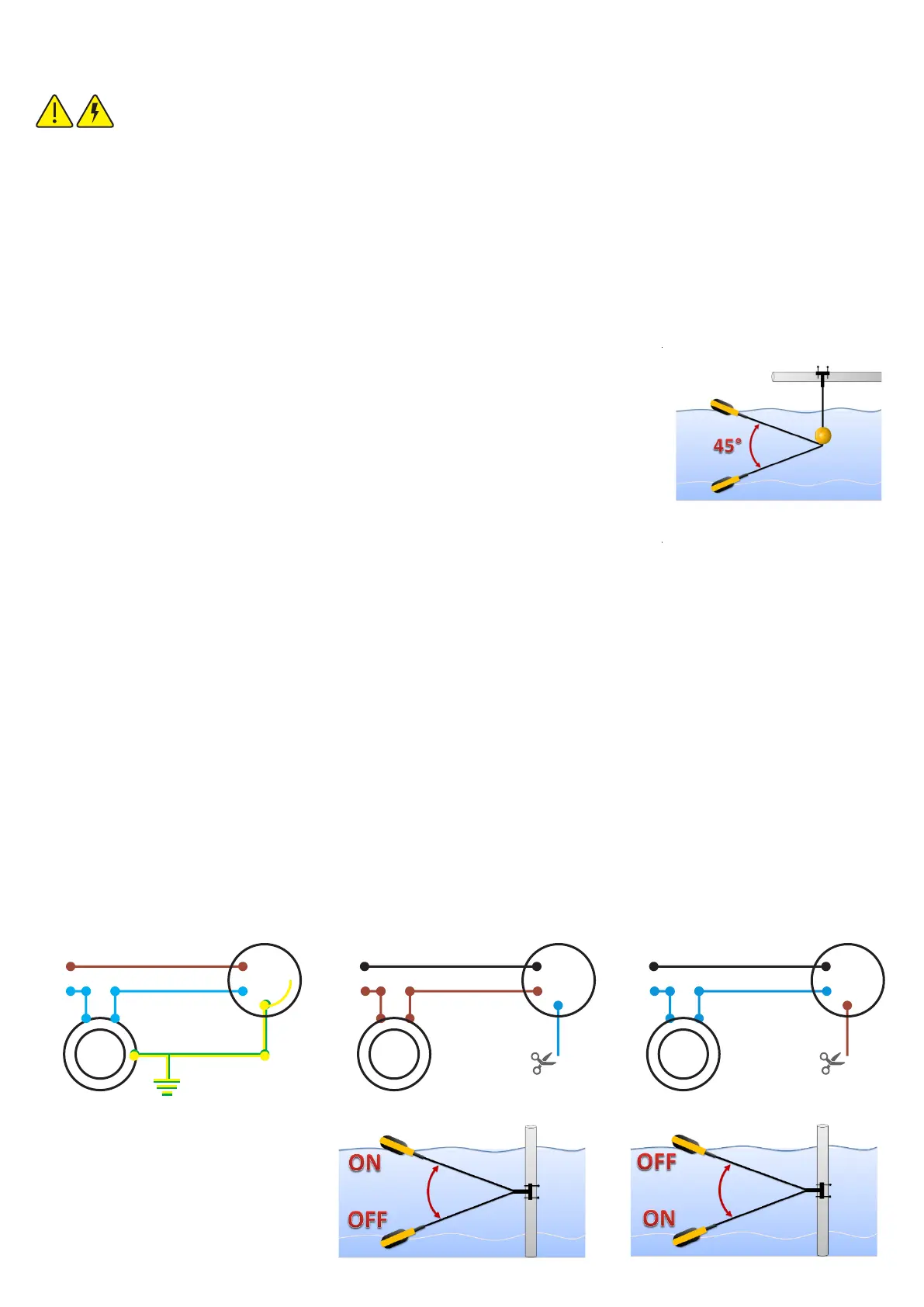

Etkinleşme açısı 45°
NOTLAR: ŞAMANDIRAYI KURCALAMAYIN. AŞAĞIDA YER ALAN MADDELERE UYGUN HAREKET
EDİLMEMESİ ÜRÜNÜN GARANTİSİNİN KENDİLİĞİNDEN GEÇERSİZ KALMASINA NEDEN OLUR
Ÿ Şamandıra üzerinde herhangi bir işlem yapmadan önce ana güç beslemesinden akımı ayırmayı
unutmayın.
Ÿ Motorun azami gücünün şamandıranın elektrik değerlerini aşmadığını kontrol edin.
Ÿ Kullanıcı veya kurulum görevlisi tarandan kabloya zarar verilmesi halinde şamandıranın
değişrilmesi gerekir
Ÿ Şamandıranın kablosunda eklemeler yapmayın: Daldırıldığında kısa devre ve elektrik
deşarjları meydana gelebilir.
TEKNİK ÖZELLİKLER
Ÿ Koruma Derecesi: IP 68
Ÿ Eylem pi/özelliği: 1B (çalışmada mikro bağlan kesme)
Ÿ Kirlilik derecesi: 2
ELEKTRİK BAĞLANTILARI:
Önceki kısımdaki devre her iki iletkenle aşırı akıma karşı korunmalıdır. DİKKAT: Korumalardan
birinin bulunmaması şamandıranın bozulması halinde garannin geçersiz kalmasına neden
olacakr.
Ÿ Mod.01: tek işlevli - salt boşaltma veya salt doldurma (Şek.1). Topraklama kablosu daima sarı-
yeşil renktedir.
Ÿ Mod.02 - Mod.03: çi işlevli (kurulum görevlisinin seçimine göre boşaltma Şek.2 veya doldurma
Şek.3):
Ÿ Boşaltma: (Şek.2) Siyah kablo ile kahverengi kablo bağlandığında, şamandıra aşağıdaysa devre
açılır, şamandıra yukarıdaysa devre kapanır. Not: Mavi/gri kabloyu izole edin.
Ÿ Doldurma: (Şek.3) Siyah kablo ile mavi/gri kablo bağlandığında, şamandıra yukarıdaysa devre
açılır, şamandıra aşağıdaysa devre kapanır. Not: Kahverengi kabloyu izole edin.
Şek.1
Şek.2 Boşaltma Şek.3 Doldurma
M
Kahverengi
M M
Kahverengi
Siyah Siyah
Kahverengi
Sarı/Yeşil
Mavi/Gri
Mavi/Gri
Mavi/Gri
N
L
N N
L L
