中文
激活角度:45°
注:切勿擅自改动浮标。如未能遵守下列要求,产品保修服务将自动失效。
Ÿ 对浮标进行任何操作前,请牢记先断开其连接主电源的线缆。
Ÿ 检查马达的最大功率是否超出浮标的电力数值。
Ÿ 如使用或安装时线缆受损,请更换浮标。
Ÿ 切勿拼接浮标线缆:浸入液体可导致短路或放电。
技术特性:
Ÿ 防水等级:IP 68
Ÿ 类型/特性:1B (启动微断功能)
Ÿ 污染等级:2
电力连接:
上游线路两端导线应配有过载保护装置。注意:任⼀
⼀端如缺少过载保护,将导致浮标损坏时的保修服务失效。

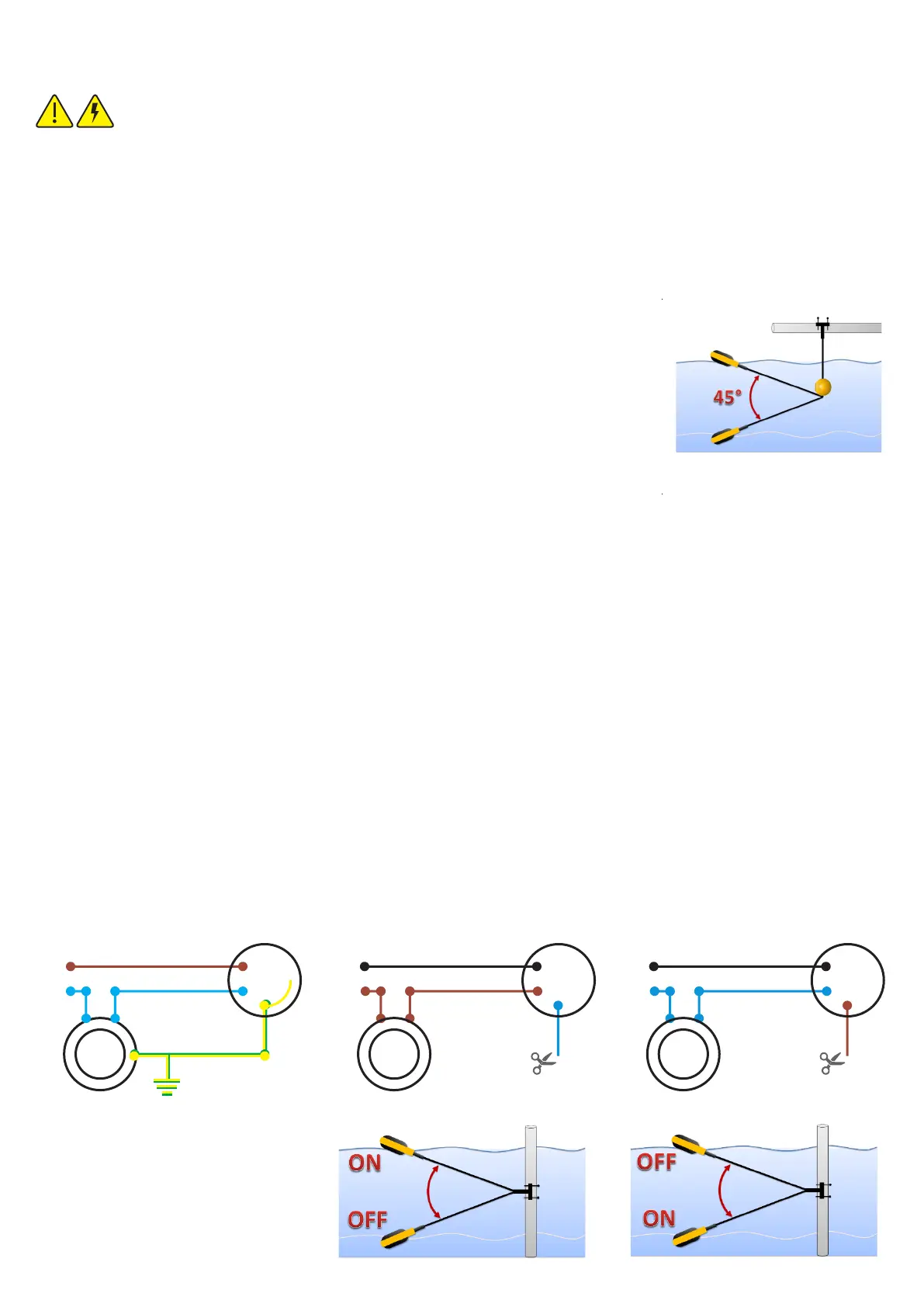

型号01:单⼀功能-仅倒空或仅注⽔(图1)。接地线应为黄-绿线。
型号02-型号03:双功能(安装时选择倒空(图2)或注⽔(图3)):
倒空:(图2)将⿊线和棕线相连,电路将在浮标低位时接通,并在浮标⾼位时断开。
注:蓝/灰线应绝缘。
注⽔:(图3)将⿊线和蓝/灰线相连,电路将在浮标⾼位时接通,并在浮标低位时断开。
注:棕线应绝缘。
图1 图2 倒空 图3 注水
M
棕
M M
棕
黑 黑
棕
黄/绿
蓝/灰
蓝/灰
蓝/灰
N
L
N N
L L
