Tecnoplastic OLYMPIC - Características Técnicas; Conexiones Eléctricas

ESPAÑOL
Ángulo de acvación: 45°
NOTAS: NO MANIPULE EL FLOTADOR. EL INCUMPLIMIENTO DE LOS SIGUIENTES
PUNTOS PROVOCARÁ LA INVALIDACIÓN AUTOMÁTICA DE LA GARANTÍA
Ÿ Recordarse de desconectar la electricidad desde el contador principal antes de efectuar
cualquier operación sobre el flotador.
Ÿ Asegurarse de que el maximo cargo motor no exceda los datos electricos de el flotador.
Ÿ El cable electrico es parte integrante del flotador, asì que en caso de que el cable se dañe hay que
reemplazar el flotador mismo.
Ÿ No efectuar junturas sobre el cable del flotador: la inmersion puede causar cortocircuitos y
descargas eléctricas
CARACTERÍSTICAS TÉCNICAS:
Ÿ Grado de Protección: IP 68
Ÿ Tipo de acción/caracterísca: 1B (microdesconexión en funcionamiento)
Ÿ Grado de contaminación: 2
CONEXIONES ELÉCTRICAS :
El circuito de alimentación ene que protejer los dos conductores contra el riesgo de
sobrecorriente. ATENCIÓN: la ausencia de una protección anula la garana si se rompe el flotador.

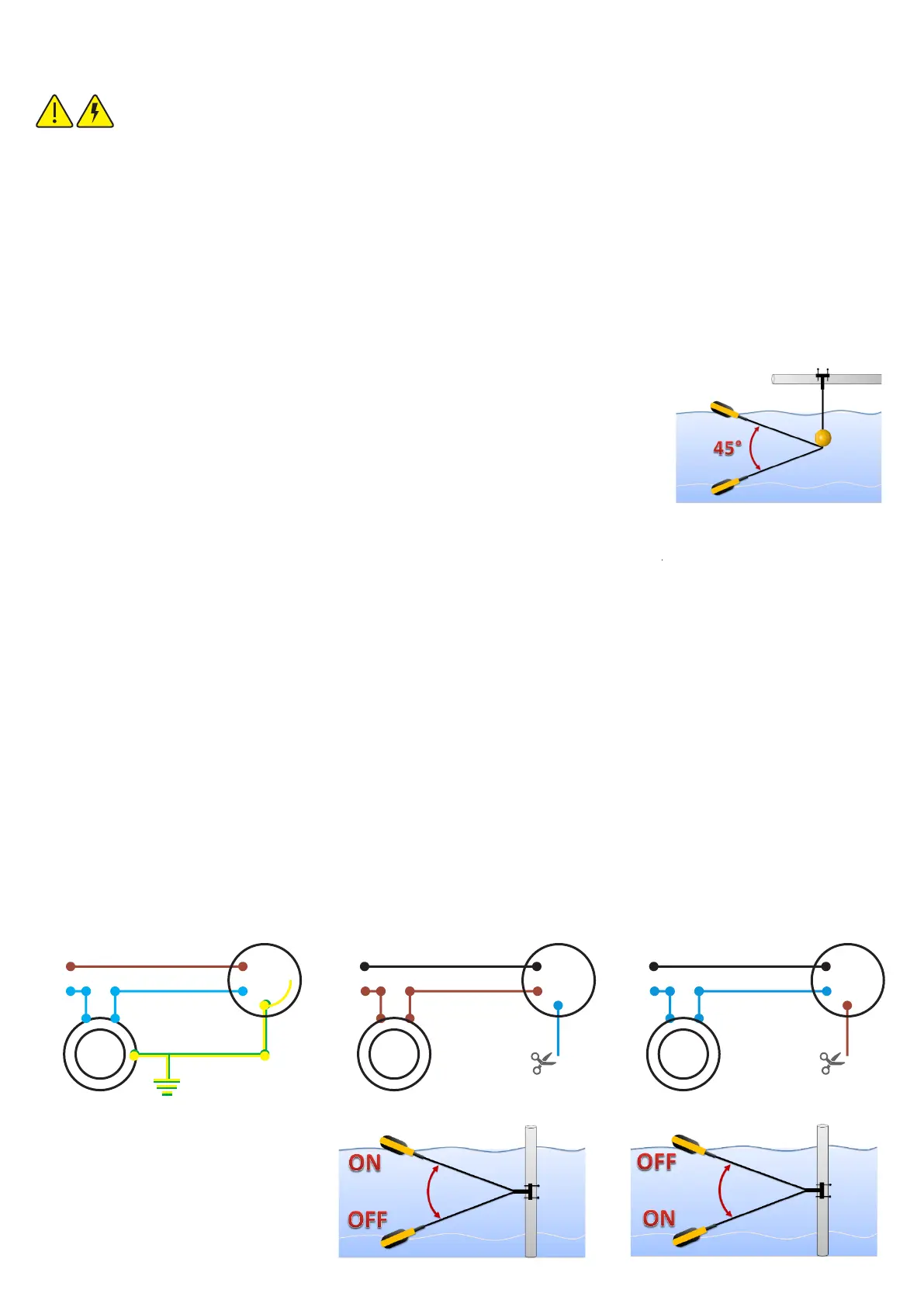

Ÿ Mod.01: función individual - sólo vaciado o sólo llenado (Fig.1). El cable de la puesta a erra es
siempre amarillo-verde.
Ÿ Mod.02 – Mod.03 función doble (vaciado Fig. 2 o llenado Fig. 3 a elección del instalador):
Ÿ Vaciar: (Fig.2) conectando el cable negro y el marrón, el circuito abre si el flotador está abajo y
cierra si está arriba. Atención: aislar el cable azul/gris.
Ÿ Llenar: (Fig.3) conectando el cable negro y el azul/gris, el circuito abre si el flotador está arriba y
cierra si está abajo. Atención: aislar el cable marrón.
Fig.1 Fig.2 vaciado Fig.3 llenado
M
Amarillo/Verde
Azul/Gris
Marrón
M M
Azul/Gris Marrón
Negro Negro
Marrón Azul/Gris
N
L
N N
L L
