Aparatul este dotat cu dispozitivele de siguranţă ilustrate în continuare:
protejează operatorul de eventualele părţi ale discului ce se pot
desprinde în timpul operaţiilor de ascuţire.
Aceste protecţii trebuie să e întotdeauna montate atunci când se utilizează maşina.
Vericaţi întotdeauna că protecţiile sunt în perfectă stare şi sunt bine montate.
Eventualele defecte şi/sau crăpături compromit siguranţa operatorului.
maşina este dotată cu un întrerupător de siguranţă cu bobină di de-
clanşare. În cazul întreruperii neaşteptate a tensiunii de alimentare, întrerupătorul se
dezactivează automat deconectând maşina. În cazul revenirii neaşteptate a tensiunii,
maşina nu va reporni. Pentru a pune maşina din nou în funcţiune, va trebui acţionat
din nou întrerupătorul.
Acest aparat este o maşină de ascuţit electrică pentru lanţuri de tăiat folosite la
motoferăstraie.
- Folosiţi aparatul numai pentru tipurile de lanţ menţionate în tabelul cu datele tehnice.
- Nu utilizaţi aparatul pentru tăierea sau ascuţirea altor obiecte decât lanţurile
prevăzute.
- Fixaţi ferm aparatul de banc sau de perete.
- Aparatul nu trebuie folosit în atmosferă corozivă sau explozivă.
Producătorul nu poate considerat răspunzător pentru eventualele pagube ce derivă
din folosirea improprie sau greşită.
Maşina de ascuţit este livrată complet montată.
1 - maşină de ascuţit 9 - şablon ascuţire 3/4”
2 - manual de instrucţiuni 10 - ascuţitor disc
3 - şă de vericare 11 - cheie hexagonală 4 mm
4 - disc Ø 145x3.2x22.2 12 - cheie hexagonala 5 mm
5 - disc Ø 145x4.7x22.2 13 - şurub M8x80
6 - disc Ø 145x8x22.2 14 - piuliţă M8
7 - mâner 15 - şaibă pentru şurub M8
8 - şablon ascuţire
Ţineţi suspendat discul prin gaura centrală. Bateţi uşor cu un obiect metalic marginea
discului . Dacă emite un sunet surd, nemetalic, discul poate deteriorat:
Asiguraţi-vă că maşina nu este xată în dreptul ochilor operatorului. Se recomandă
montarea la o înălţime maximă de circa 1,2-1,3 m de la podea.
Maşina poate xată de banc sau de perete.
Folosiţi 2 şuruburi M8 cu şaibele şi piuliţele respective (material care este în dotare),
introduse în găurile de xare F4. Fiţi atenţi la poziţionarea bazei pe planul de lucru,
după cum se arată în detaliu.
Folosiţi două dibluri cu şuruburile şi şaibele respective (material care nu se aă în
dotare), introduse în găurile de xare F6.
Înşurubaţi complet mânerul I7 pe şurubul V7.
Lanţul trebuie inspecţionat integral înainte de ascuţire pentru a vă asigura că se aă
în stare bună.
partea superioară verigă de legătură
unghi de tăiere superior dinte stâng
unghi de tăiere lateral dinte drept
cavitate ascuţire verigă de transmisie (de tragere)
delimitator adâncime nit
tăiş
călcâi
gaură de nit
- Înainte de începerea ascuţirii, trebuie să cunoaşteţi tipul de lanţ şi unghiurile de
reglare respective. Aceste caracteristici se găsesc în manualul de instrucţiuni al
motoferăstrăului pe care este montat lanţul sau în ambalajul lanţului.
- În general, pe veriga de tragere e aă codul de identicare al lanţului.
- Identicarea lanţului se poate face şi prin măsurători instrumentale, cu ajutorul
şablonului şi al calibrului.
- La sfârşitul acestui manual se aă TABELUL CU LISTA LANŢURILOR.

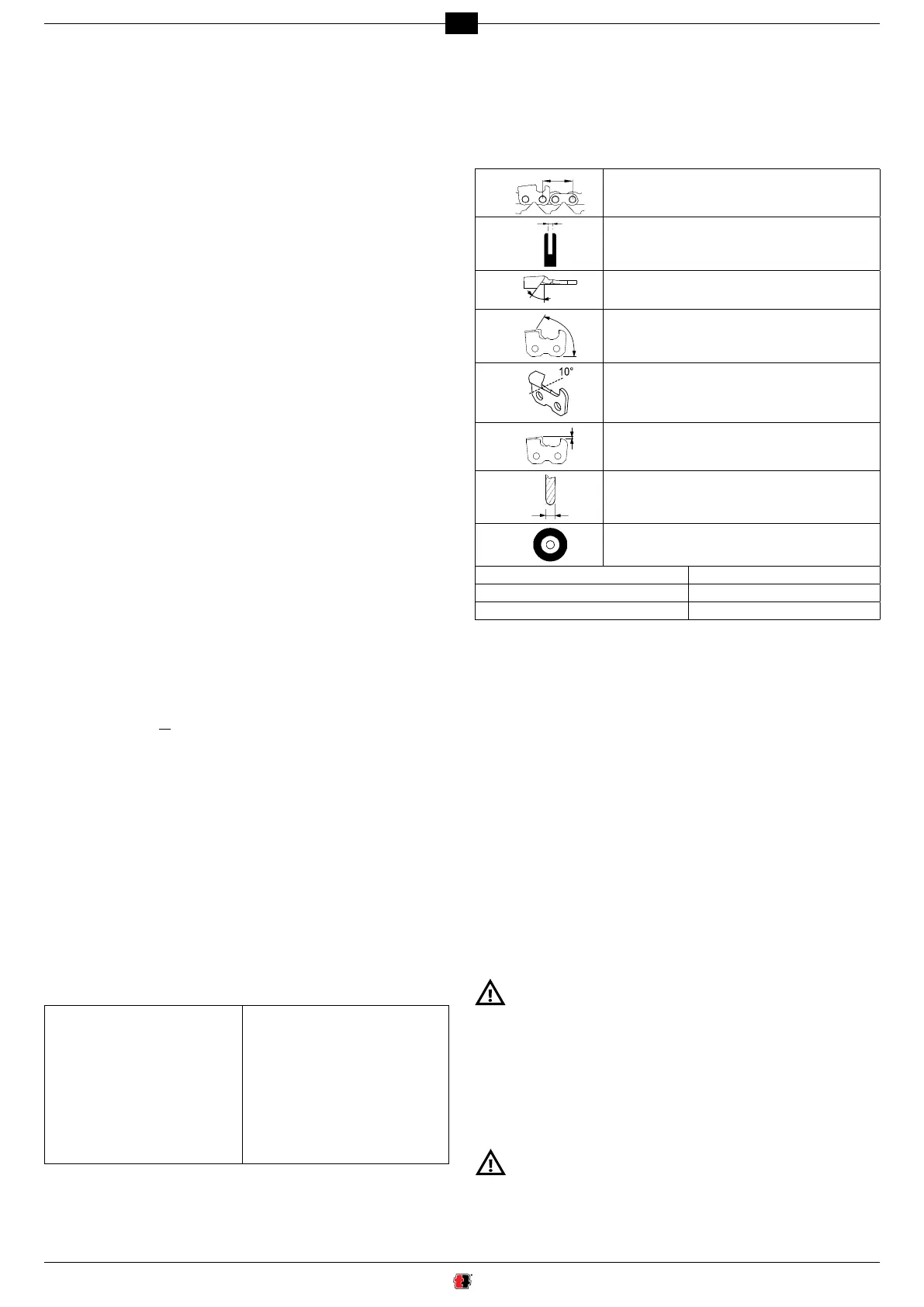

Coloanele tabelului cuprind următoarele date:
÷ 2
pasul lanţului
lărgimea verigii de tragere
unghi de ascuţire superior (rotire menghină)
unghi de tăiere (rotire braţ)
unghi jos (înclinare menghină)
adâncime delimitator
grosime disc
cod disc
coduri lanţuri Oregon coduri lanţuri Carlton
coduri lanţuri Windsor coduri lanţuri Stihl
coduri lanţuri SARP coduri lanţuri ME
a - folosind forma potrivită, stabiliţi adâncimea delimitatorului.
b - apropiind şablonul pe această latură, stabiliţi PASUL lanţului.
c - apropiind şablonul pe această latură, se poate stabili lungimea dintelui.
d - lărgimea verigii de tragere poate aată cu ajutorul unui instrument potrivit (de
ex. calibrul).
- folosiţi discul potrivit tipului de lanţ ce trebuie ascuţit, consultând tabelul despre
lanţuri de la sfârşitul acestei cărţi.
- nu introduceţi cu forţa discul pe butuc şi nu modicaţi diametrul oriciului de centrare.
Evitaţi folosirea unor discuri care nu se potrivesc perfect.
- pentru montarea discului folosiţi numai butuc şi anşă curate şi nedeteriorate.
- asiguraţi-vă că dimensiunile diametrelor externe ale butucului şi ale anşei sunt
identice.
- Slăbiţi şurubul V10 şi rotiţi protecţia P10 .
- Demontaţi şurubul V8 şi anşa F8 de pe butuc .
- Alegeţi discul pe baza tipului de lanţ pe care doriţi să-l ascuţiţi (coloana H din tabelul
cu lanţuri).
- Introduceţi şi centraţi perfect discul în locaşul prevăzut de pe butuc .
- Introduceţi anşa F8 şi înşurubaţi şurubul V8 .
Un disc instalat cu flanşe prea strânse s-ar putea sparge în timpul
funcţionării, punând în pericol operatorul. Pentru a evita acest risc, strângeţi
şurubul M6x25 la (dacă se poate, controlaţi această dată cu o cheie
dinamometrică).
- Închideţi protecţia P10 şi înşurubaţi şurubul respectiv V10 .
- poziţionaţi-vă alături de disc, puneţi în funcţiune maşina de ascuţit şi controlaţi din
vedere că discul nu oscilează nici lateral nici transversal, provocând vibraţii anormale.
- dacă se întâmplă acest lucru, opriţi imediat maşina şi controlaţi că montarea discului
a fost efectuată corect. Dacă este necesar, înlocuiţi discul cu altul original.
Testaţi întotdeauna discul de-abia montat la viteză de exerciţiu timp de cel
puţin un minut înainte de a efectua polizarea, stând la distanţă şi controlând
că nu se aă alte persoane în apropierea aparatului.
