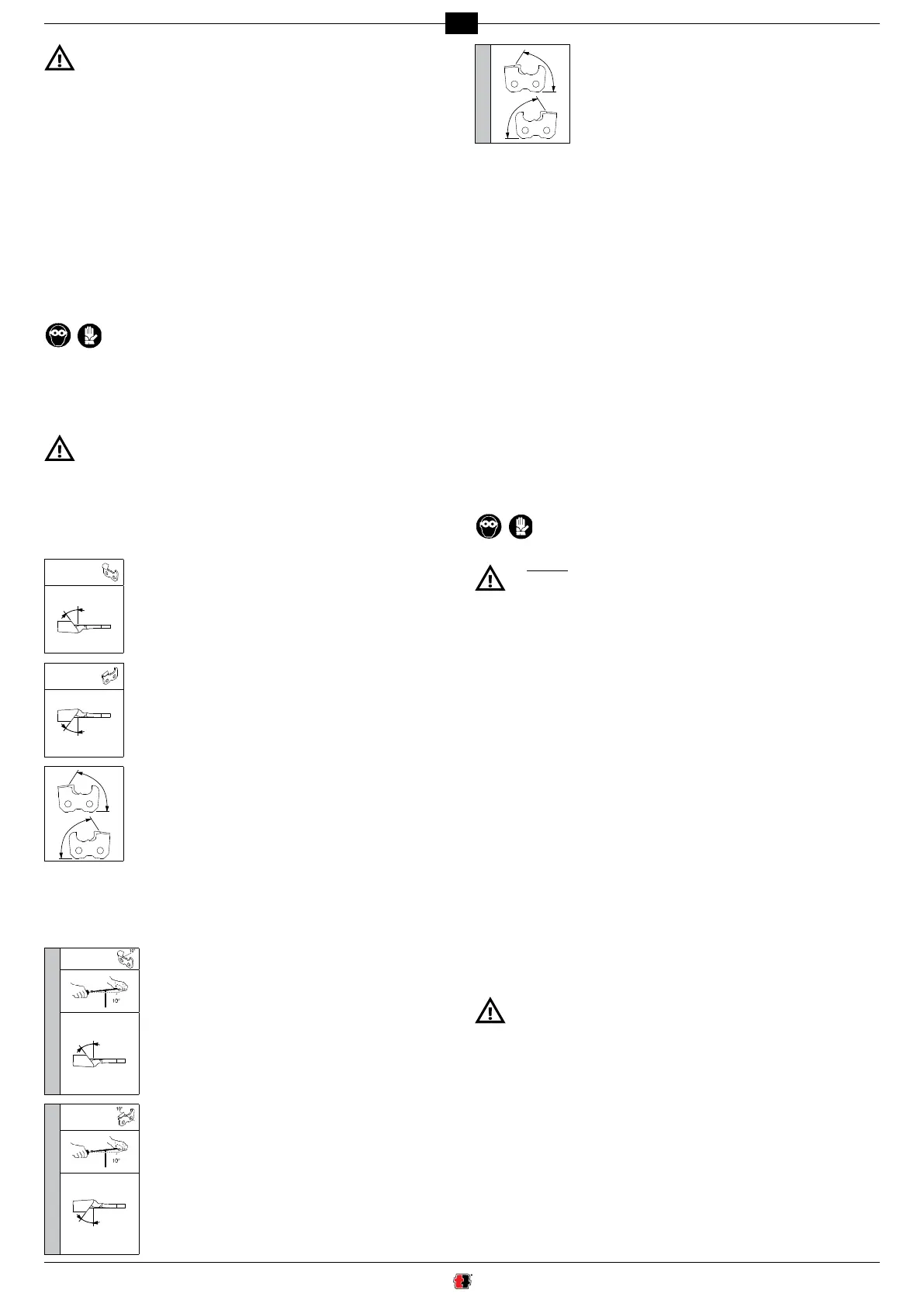

- Elektrik sistemi güç kaynağının, teknik bilgilerin yazılı olduğu plaka üzerinde verilen
değerlerle uyuşup uyuşmadığı kontrol ediniz.
- Güç kaynağının gerilimi plaka üzerinde belirtilen ±5%’den farklı olmamalıdır.
- Elektrik ağına yapılacak olan bağlantı, makinanın kullanıldığı ülkedeki geçerli stan-
dartlara göre hazırlanmalıdır.
- Makina için kullanılan akım prizi topraklı iletken, uygun sigorta ile güçlendirilmeli
ve 30 mA’dan yüksek olmayan çevik duyarlılığa sahip diferansiyel devre kesici ile
korunmalıdır.
Güç kablosunun elektrik şini prize takınız.
- Makina kapalıyken, uygun bir şablonla bileği taşının prolini kontrol ediniz ;
eğer gerekirse, doğru proli yeniden yerine koymak için bileği taşını zımparalayınız.
Kişisel koruyucu ekipmanlarınızı giyiniz.
- Düğmeyi “1” konumuna getirerek, bileyiciyi çalıştırınız.
- Çalıştırma anında, bileyleme bölgesini aydınlatan lamba yanar.
- Her zaman büyük bir dikkatle çalışıp, sabit ve düzgün bir şekilde tutarak zımpara
taşı ile bileği taşının prolini tekrar gözden geçiriniz. .
- Makinayı durdurun ve daha sonra şablonu kullanarak elde edilen prolin doğrulu-
ğunu kontrol ediniz .
Yüksek hızda dönen bileği taşı ile temas, yanma ve aşınmalara neden olabilir.
- Bileylenecek zincir tipini sabitledikten sonra, zincir tablosu üzerinden (C/D/E sü-
tunları) ayar açılarını (mengene ve kol) belirleyiniz.
- M20 topuzunu gevşetiniz.
- Mengeneyi saat yönünde döndürünüz.
- Mengene üzerindeki referans çizgisini, istenilen açıya uygun bir
konumuna getiriniz.
- M17 topuzunu tekrar sıkınız.
- M20 topuzunu gevşetiniz.
- Mengeneyi saat yönünün tersine döndürünüz.
- Mengene üzerindeki referans çizgisini, istenilen açıya uygun bir
konumuna getiriniz.
- M20 topuzunu tekrar sıkınız.
- M23 topuzunu arkadan gevşetiniz ve kolu sağa doğru çeviriniz.
Mengene üzerindeki referans çizgisini, istenilen açıya uygun bir
konumuna getiriniz.
- M23 topuzunu tekrar sıkınız.
- Önceden örneklerle de açıklandığı gibi ayar açılarını bulunuz.
- Başka bir bileyleme konumu ayarlayınız: düşük açı. Bu ayarı gerektiren zincirleri
belirlemek için, zincirler tablosundaki sütununa bakınız.
- M20 topuzunu gevşetiniz.
- Referans çizgisi, ölçek üzerindeki ilgili değerle çakışana kadar,
mengene ünitesini operatöre doğru taşıyınız (sonra sağ dişlileri)
- Mengeneyi saat yönünde döndürünüz.
- Mengene üzerindeki referans çizgisini, istenilen açıya uygun
bir konumuna getiriniz
- M20 topuzunu tekrar sıkınız.
- M20 topuzunu gevşetiniz.
- Referans çizgisi, ölçek üzerindeki ilgili değerle çakışana kadar,
mengene ünitesini operatöre doğru taşıyınız (sonra sağ dişlileri)
- Mengeneyi saat yönünün tersine döndürünüz.
- Mengene üzerindeki referans çizgisini, istenilen açıya uygun
bir konumuna getiriniz.
- M20 topuzunu tekrar sıkınız.
- M23 kolunu arkadan gevşetiniz ve kolu sağa doğru çeviri-
niz. Referans çizgisini, istenilen açıya uygun bir konumuna
getiriniz.
- M23 topuzunu tekrar sıkınız.
-
Lokomotif halkanın kalınlığını belirleyiniz. (zincirler tablosundaki (GAUGE)
KALİBRE sütünu).
- Lokomotif halkanın kalınlığındaki ilgili çizgi, mengene üzerinde konulan refe-
ransıyla çakışana kadar, selektörünü çeviriniz.
- selektöründe piyasada olan tüm zincir kalınlıkları
(GAUGE)
gösterilmiştir.
- Zinciri mengenenin içine koyunuz.
- A29 zincir durdurma aracının karşısına dişliyi getiriniz.
- A29 zincir durdurma ünitesini dişli ile mukayese ederek doğru bir şekilde konum-
landırmak için P29 topuzunu çeviriniz.
: kolu alçalayınca zincir kilitleme sistemi hidraulik olarak harekete
geçer. Ayarlamanın daha sonraki aşamalarında, zincir konumlandırma
tupuzunu hareket edildiği her seferinde kolun yükarıya kaldırılması gerekir.
- Kolu aşağı çekerek, bileği taşın
bileylenecek dişlinin üzerinde koyunuz.Bu
hareketle zincir durdurmuş olur.
- Zincirin serbest kaymasına izin verebilmeniz için kolu kaldırınız.
- Zinciri harekete geçirmek için, dişlinin kesici ucu bileği taşını teğet geçecek şekilde
P30 topuzunu çeviriniz .
- Bu noktada, bileylenecek dişliyi daha ileriye taşımak için kolu yukarı kaldırınız ve
P30 topuzunu vidalayınız.
Dişlilerin aşınması ne kadar büyükse, bu ileriye doğru hareket ediş te o kadar çok
olacaktır. Oysa az aşınmış dişliler için, minimum bileme işlemi yeterlidir.
- Dişli bileyleme derinliğini ayarlamak için, P31 topuzunu çeviriniz. Bileği taşı, dişlinin
alt tarafını dikey olarak teğet geçmelidir.
- İşlem sırasında, kişisel koruyucu ekipmanlarınızı giyiniz.
- Bütün ayarlama işlemleri, motor kapalı iken ve bileği taşı hareket halinde
değilken yapılmalıdır.
- Bileyleme sırasında bileği taşında ani çarpmalar veya çarpışmalar olması
durumunda, BİLEĞİ TAŞI HAKKINDA UYARILAR bölümünde verilen
talimatlara uyunuz.
- Zincirin bileylenmeden önce temizlenmesi tavsiye edilir.
- Motora aşırı derecede yüklenmemek ve zincirin dişlilerine zarar vermemek için,
minimum malzeme miktarını bileyin ve kesici uçların yanmasına sebebiyet verebi-
leceği için aynı dişli üzerinde çok uzun durmayınız.
- Aynı tarafın bütün dişlilerini bileyiniz ve daha sonra, önceki bölümlerde açıklandığı
gibi mengeneyi ayarlayarak, karşı tarafın dişlilerini bileyiniz.
- Bileyleme sırasında, soğutucu sıvılar kullanmayınız.
- Bu işlem sırasında mengene otomatik olarak kapanır ve zincir durur.
- I33 düğme vasıtasıyla makineyi açınız, ve kol – motor ünitesini alçaltarak dişliyi
bilemeye devam ediniz .
- Bileyleme işleminden sonra, kolu yukarı kaldırın.
- Dişlinin zincir durdurma ünitesinin üzerine yaslanmasını dikkat ederek, bir sonra
bileylenecek dişliyi yerine oturtmak için zinciri ileriye doğru kaydırınız.
- Bileyleme işlemin devam ettirmek için kolu yeniden alçaltınız.
- Ünite üzerinde bulunan referans çizgisi “” referansı ile çakışana kadar,mengene
ünitesini sağa doğru taşıyınız
- 13-17-18-19 noktalarında verilen talimatları izleyerek, 8 mm kalınlığındaki bileği
taşını yerleştiriniz .
- Referans çizgisini 0 konumuna getirerek, mengeneyi çeviriniz .
- Referans çizgisini 55°/60° üzerine getirerek, kolu çeviriniz .
- Zımpara taşını mengene üzerine ve zincir durdurma ünitesinin karşısındaki yerine
oturtunuz .
Zımpara taşını bir elinizle sabit bir şekilde tutunuz (bileği taşına dokunma-
maya özen gösteriniz).
- Makinayı çalıştırarak ve de gösterildiği gibi bir prol elde edene kadar aynı
bileği taşını bileyerek, bileği taşının prolini yapınız.
- İşlem tamamlandığında makinayı kapatınız.
- Zımpara taşını çıkarın ve mengeneye zinciri yerleştiriniz.
- Topuzları (P29 ve P30) çevirerek dişliyi bileği taşına göre ortalayınız.
- Kolu eğik tutarak, P31 topuzunu çevirip ölçer üzerinde bileyleme derinliğini ayar-
layınız .
- BİLEYLEME bölümünde verilen talimatlara uyarak, ölçeri bileyiniz. Bu bileyleme
işlemi için sağ ve sol dişliler arasında bir fark yoktur; bu nedenle bütün ölçerler arka
arkaya bileylenir.
- Daha sonra kullanılan zincir tipine ilişkin prol ile şablonu kullanarak, ölçer derin-
liğinin doğruluğunu kontrol ediniz . Aynı zamanda zincir tablosundaki
F sütununa da bakınız.
