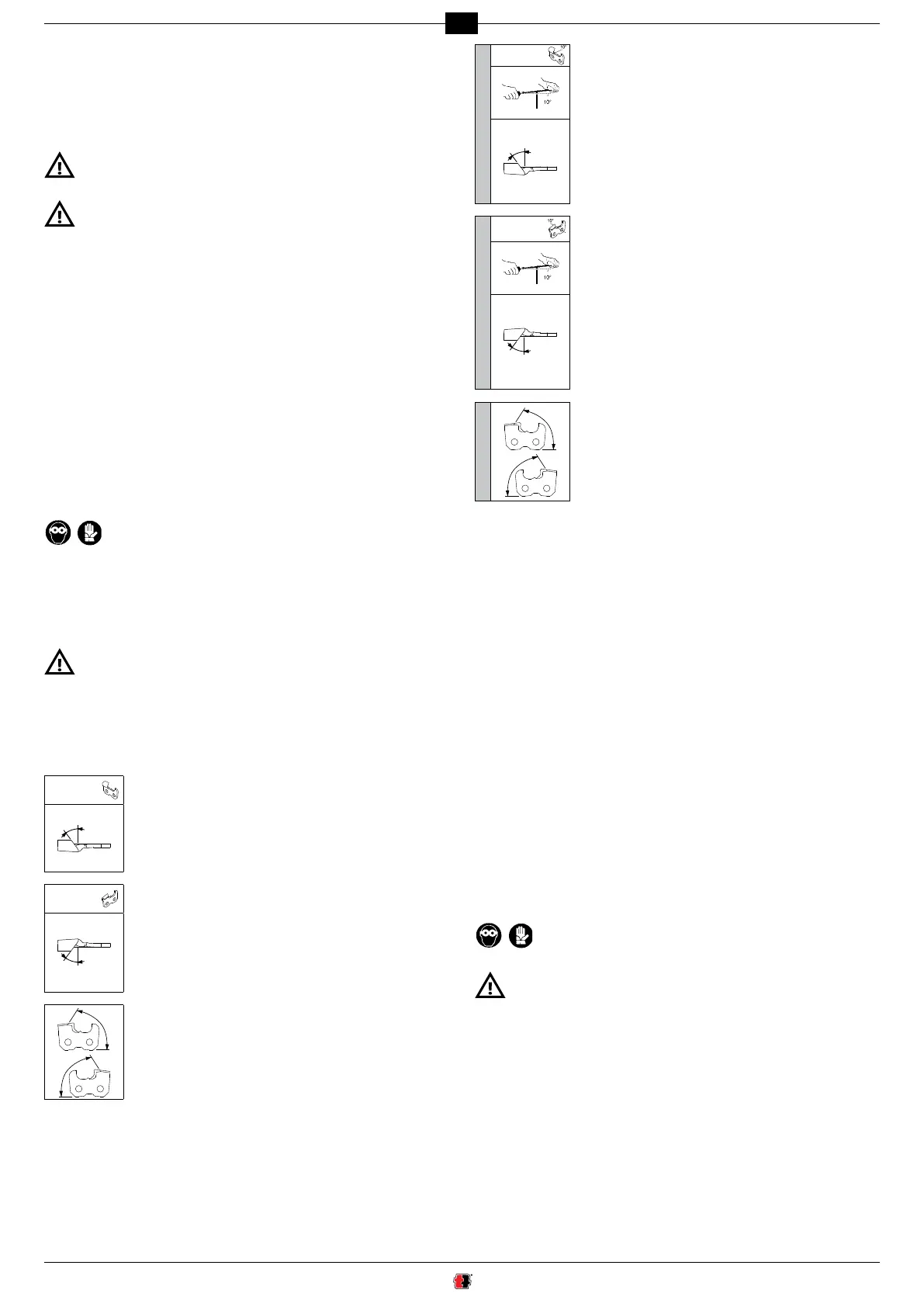

- Застанете отстрани на шмиргела, включете точилния апарат и проверете на
око дали шмиргелът не вибрира странично или напречно, предизвиквайки
неправилни вибрации.
- Ако това се случва, спрете незабавно машината и проверете, дали монтирането
на шмиргела е извършено правилно. Ако е необходимо, сменете шмиргела с
друг оригинален.
Винаги пробвайте току що монтирания шмиргел на работна скорост в
продължение на поне една минута, преди да пристъпите към шмиргело-
ване, като стоите настрана и внимавате други лица да не се намират в
близост до апарата.
- Уверете се, че захранването на електрическата инсталация съответства на
стойностите, посочени в табелката с технически данни.
- Захранващото напрежение не трябва да се различава с повече от ± 5% от
посоченото в табелката.
- Свързването към електрическата мрежа трябва да бъде извършено съгласно
действащите разпоредби в страната, в която се използва апарата.
- Използваният за апарата контакт трябва да бъде снабден със заземяващ про-
водник, с подходящ предпазител и трябва да бъде защитен от диференциален
магнитотермичен прекъсвач с чувствителност не по-висока от 30 mA.
Вкарайте щепсела на захранващия кабел в контакта.
- Докато машината е спряна, проверете профила на шмиргела с помощта на
специалния шаблон . Ако е необходимо, възстановете правилния
профил на шмиргела чрез шлифоване.
Носете личните предпазни средства.
- Включете точилния апарат, като поставите прекъсвача в позиция „1”.
- В момента на включването светва лампичка, която осветява зоната на
заточване.
- Коригирайте профила на шмиргела с шлифовъчния камък, като работите
винаги с изострено внимание и като го хванете здраво и сигурно
- Спрете машината и след това проверете с шаблона правилността на получения
профил
Контактът с бързо движещия се шмиргел може да предизвика изгаря-
ния и остъргвания.
- След като определите вида на веригата, която ще бъде заточена, намерете
ъглите за регулиране (менгеме и лост) в таблицата с веригите (колони C/D/E).
- Разхлабете ръкохватката М20.
- Завъртете менгемето в посока на часовниковата стрелка.
- Позиционирайте контролната точка на менгемето в съответ-
ствие с желания ъгъл.
- Затегнете отново ръкохватката М20.
- Разхлабете ръкохватката М20.
- Завъртете менгемето в посока, обратна на часовниковата
стрелка.
- Позиционирайте контролната точка на менгемето в съответ-
ствие с желания ъгъл.
- Затегнете отново ръкохватката М20.
- Разхлабете задната ръкохватка М23 и завъртете лоста на-
дясно. Позиционирайте контролната точка в съответствие
с желания ъгъл.
- Затегнете отново ръкохватката М23.
- Определете ъглите за регулиране, както е описано по-горе.
- Регулирайте една допълнителна позиция на заточване – ниския ъгъл. За да
установите, кои вериги имат нужда от тази настройка, разгледайте колона Е
на таблицата с вериги.
Нисък ъгъл
- Разхлабете ръкохватката М20.
- Преместете целия блок на менгемето към оператора, така
че контролната точка да съвпадне със съответната стойност
от градуираната скала (вижте таблицата за веригите).
- Завъртете менгемето в посока на часовниковата стрелка.
- Позиционирайте контролната точка на менгемето в съот-
ветствие с желания ъгъл.
- Затегнете отново ръкохватката М20.
Нисък ъгъл
- Разхлабете ръкохватката М20.
- Преместете целия блок на менгемето към оператора, така
че контролната точка да съвпадне със съответната стойност
от градуираната скала (вижте таблицата за веригите).
- Завъртете менгемето в посока, обратна на часовниковата
стрелка.
- Позиционирайте контролната точка на менгемето в съот-
ветствие с желания ъгъл.
- Затегнете отново ръкохватката М20.
Нисък ъгъл
- Разхлабете задната ръкохватка М23 и завъртете лоста
надясно. Позиционирайте контролната точка върху
желания ъгъл.
- Затегнете отново ръкохватката М23.
- Установете дебелината на движещото звено (колона
GAUGE в таблицата за
вериги).
- Въртете превключвателя докато съвпадне белегът на движещото звено с
контролата върху менгемето.
- Върху превключвателя са поместени стойностите за дебелина (GAUGE)
на веригите на пазара.
- Поставете веригата в менгемето.
- Допрете зъба до стопора на веригата А29.
- Използвайте винтовата ръкохватка Р29, за да позиционирате правилно стопора
А29 по отношение на зъба.
- : при снижаване на лоста се включва хидравлично системата за
блокиране на веригата. В следващите фази на регулиране е необходимо всеки
път да се въздейства върху винтовата ръкохватка за разположение на веригата
- Поставете шмиргела върху зъба за заточване, като издърпате лоста надолу.
С това движение веригата се блокира.
- Повдигнете лоста, за да осигурите свободното движение на веригата.
- Използвайте винтовата ръкохватка Р30, за да преместите веригата така, че
резецът на зъба да допре шмиргела
- На този етап повдигнете лоста и затегнете винтовата ръкохватка Р30, за да
преместите допълнително зъба за заточване.
Колкото е по-голяма захабяването на зъбите, толкова по-голямо трябва да бъде
това преместване. И обратно, за слабо захабени зъби е достатъчно минимално
преместване.
- Използвайте винтовата ръкохватка Р31, за да регулирате дълбочината на заточ-
ване на зъба. Шмиргелът трябва да допира вертикално дъното на зъба .
- По време на работа носете личните предпазни средства.
- Всички настройки трябва да се извършват при изключен двигател и
неподвижен шмиргел.
- В случай на блъскане или неволни удари по шмиргела по вре-
ме на заточването, направете, както е посочено в параграф
ПРЕДУПРЕЖДЕНИЯ ЗА ШМИРГЕЛА.
- Препоръчително е веригата да се почисти, преди да се подложи на заточване.
- За да не се натовари прекалено двигателя и за да не се повредят зъбите на ве-
ригата, отнемайте минимални количества материал и не се спирайте за дълго
време върху един и същ зъб, като по този начин рискувате да изгорите резеца.
- Заточете всички зъби от едната страна и след това, като регулирате менгемето,
както е посочено в предишните параграфи, заточете зъбите от другата страна.
- По време на заточването не използвайте охлаждащи течности.
- По време на тази операция менгемето се затваря автоматично и веригата се
блокирва.
- Включете машината с помощта на прекъсвач I33, за да освободите лоста и
пристъпете към заточване на зъба, като наведете възела лост-двигател
- След заточването повдигнете лоста.
- Преместете напред веригата, за да наместите следващия зъб за заточване така,
че зъбът да е срещу стопора на веригата.
- Снижете отново лоста, за да продължите работа.
