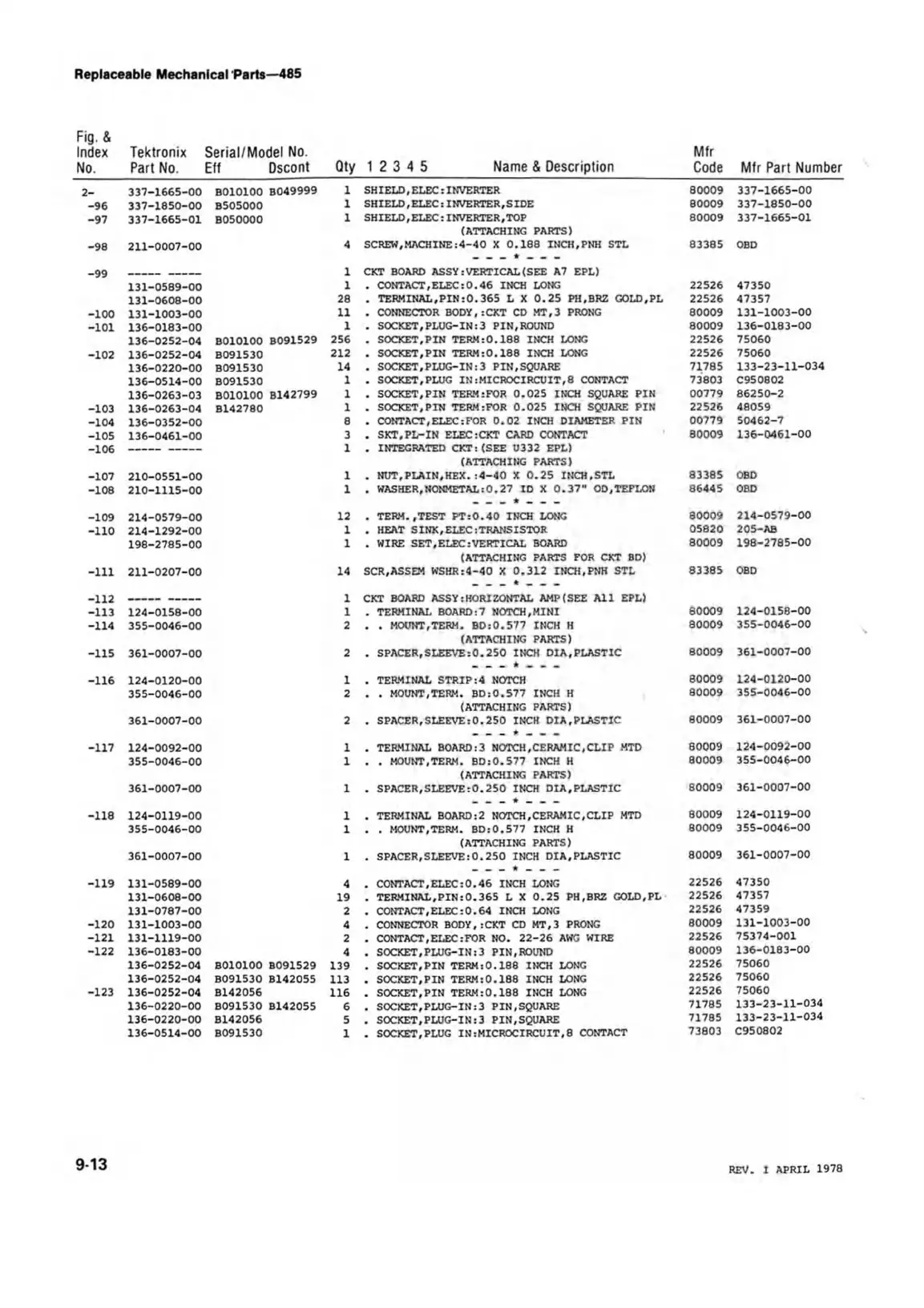

Replaceable Mechanical Parts—485
Fig.
&
Index
No.
Tektronix
Part No.
Serial/Model No.
Eff Oscont
Qty
12
3 4 5 Name & Description
Mfr
Code
Mfr Part Number
2-
337-1665-00
B010100 B049999
1
SHIELD,ELEC: INVERTER
80009
33 7-16 65-00
-96
337-1850-00 B505000
1
SHIELD,ELEC: INVERTER,SIDE 80009 33 7-1850-00
-97 33 7-1665-01 B050000
1
SHIELD, ELEC: INVERTER,TOP
80009 337-1665-01
(ATTACHING PARTS)
-9 8 211-0007-00
4
SCREW,MACHINE:4-4 0 X 0.188 INCH,PNH STL
83385
OBD
-9 9
________
1
CKT BOARD ASSY :VERTICAL(SEE A7 EPL)
131-0589-00
1
•
CONTACT,ELEC:0 .4 6 INCH LONG 22526
47350
13 1-0608-00
28
• TERM INAL,P IN:0.365 L X 0.25 PH.BRZ GOLD,PL 22526
47357
-100
131-1003-00
11
•
CONNECTOR BODY,:CKT CD MT,3 PRONG 80009
131-1003-00
-1 01 136-0183-00
1
. SOCKET,PLUG-IN:3 PIN,ROUND
80009
136-0183-00
136-0252-04
B010100 B091529
256 •
SOCKET,PIN TERM:0.188 INCH LONG
22526 75060
-102 136-0252-04 B091530
212
.
SOCKET,PIN TERM:0 .188 INCH LONG 22526 75060
136-0220-00 B091530
14
• SOCKET,PLUG-IN:3 PIN,SQUARE
71785
13 3-2 3 -11-034
136-0514-00 B091530
1
• SOCKET,PLUG IN:MICROCIRCUIT,8 CONTACT
73803
C950802
136-0263-03
B010100 B142799
1
• SOCKET,PIN TERM:FOR 0.0 2 5 INCH SQUARE PIN 00779 86250-2
-103
136-0263-04 B142780
1
• SOCKET,PIN TERM: FOR 0.0 25 INCH SQUARE PIN
22526 48059
-104 136-0352-00
8
. CONTACT,ELEC:FOR 0.0 2 INCH DIAMETER PIN 00779
50462-7
-105
136-0461-00
3
• S K T,P L-IN ELEC:CKT CARD CONTACT 80009
136-0461-00
-106
—
i
.
INTEGRATED CKT: (SEE U332 EPL)
(ATTACHING PARTS)
-107
21 0-0551-00
i
.
NUT,PLA IN,H EX.:4-40 X 0 .2 5 INCH,STL
83385
OBD
-108
21 0-1115-00
i
•
WASHER,NONMETAL:0 .2 7 ID X 0 .3 7 " OD,TEFLON 86445 OBD
-109 214-0579-00
12
TERM., TEST P T :0 .40 INCH LONG
80009
214-0579-00
-1 10
21 4-1292-00
1
. HEAT SINK,ELEC:TRANSISTOR 05820 20 5-AB
198-2785-00
1
. WIRE SET,ELEC:VERTICAL BOARD
80009
198-2785-00
(ATTACHING PARTS FOR CKT BD)
-111
21 1-0207-00
14
SCR,ASSEM WSHR:4-40 X 0.3 12 INCH,PNH STL
83385 OBD
-112
1
CKT BOARD ASSY:HORIZONTAL AMP (SEE A ll EPL)
-113
124-0158-00
1
.
TERMINAL BOARD:7 NOTCH,MINI
80009
124-0158-00
-114 355-0046-00
2
.
. MOUNT,TERM. BD:0.577 INCH H
80009
355-0046-00
(ATTACHING PARTS)
-1 15 361-0007-00
2
•
SPACER,SLEEVE:0 .25 0 INCH DIA.PLASTIC
80009
361-0007-00
-116 124-0120-00
1
TERMINAL STR IP:4 NOTCH
80009
124-0120-00
355-0046-00
2
.
. MOUNT,TERM. BD :0.577 INCH H
80009
35 5-0046-00
(ATTACHING PARTS)
361-0007-00
2
•
SPACER,SLEEVE:0.250 INCH DIA.PLASTIC
80009
36 1-0007-00
-117
124-0092-00
1
TERMINAL BOARD:3 NOTCH.CERAMIC,CLIP MTD
80009
124-0092-00
355-0046-00
1
.
. MOUNT,TERM. B D :0.577 INCH H
80009
355-0046-00
(ATTACHING PARTS)
361-0007-00 1
•
SPACER,SLEEVE:0.250 INCH DIA.PLASTIC
80009
36 1-0007-00
-118 124-0119-00 1
TERMINAL BOARD:2 NOTCH,CERAMIC,CLIP MTD
80009
124-0119-00
355-0046-00
1
.
. MOUNT,TERM. B D :0.577 INCH H
80009
35 5-0046-00
(ATTACHING PARTS)
361-0007-00 1
•
SPACER,SLEEVE:0 .2 5 0 INCH DIA.PLASTIC
80009
361-0007-00
-1 19 131-0589-00
4
CONTACT,ELEC:0 .46 INCH LONG
22526 47350
131-0608-00 19
.
TERM IN AL,PIN:0.365 L X 0.25 PH.BRZ GOLD,PL
22526
47357
131-0787-00 2
.
CONTACT,ELEC:0 .6 4 INCH LONG
22526 47359
-1 20 131-1003-00 4
.
CONNECTOR BODY, :CKT CD MT,3 PRONG
80009
131-1003-00
-121 131-1119-00 2
.
CONTACT,ELEC:FOR NO. 22 -26 AWG WIRE
22526
75374-001
-122
136-0183-00 4
.
SOCKET,PLUG-IN:3 PIN,ROUND
80009
136-0183-00
136-0252-04 B010100 B091529
139
.
SOCKET,PIN TERM:0 .18 8 INCH LONG
22526
75060
136-0252-04
B091530 B142055
113
.
SOCKET,PIN TERM:0 .1 88 INCH LONG
22526
75060
-123
136-0252-04 B142056
116
.
SOCKET,PIN TERM:0.188 INCH LONG
22526
75060
136-0220-00
B091530 B142055
6
.
SOCKET,PLUG—IN :3 PIN,SQUARE
71785
133-23-11 -034
13 6-0220-00
B142056
5
,
SOCKET,PLUG-IN:3 PIN,SQUARE
71785
133-23-11-0 3 4
136-0514-00
B091530
1
.
SOCKET,PLUG IN:MICROCIRCUIT,8 CONTACT
73803
C950802
9-13
REV. I APRIL 1978
