Tektronix MSO58 Installation And Safety Manual

1.

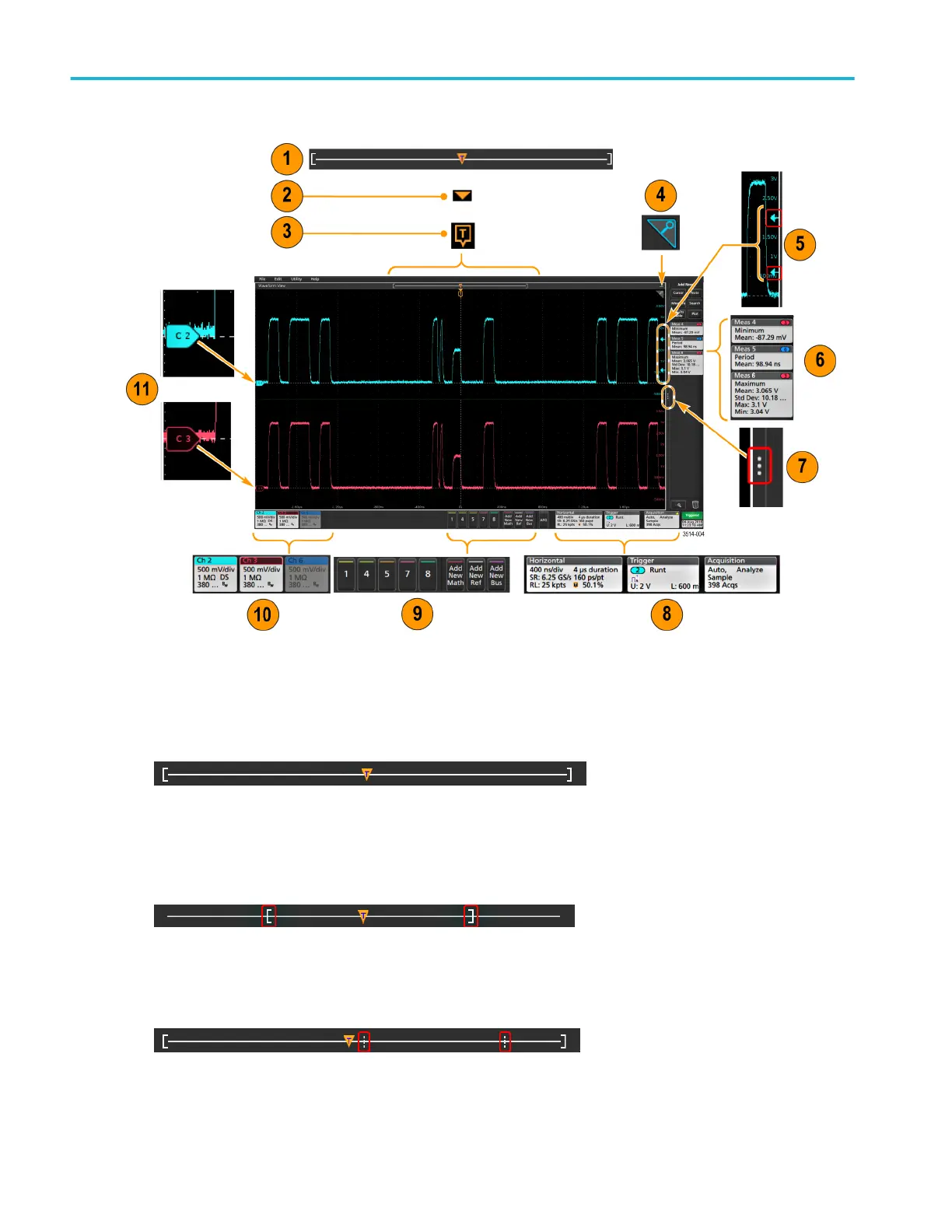

波形レコード・ビューは、波形レコードの全長、スクリーンに表示されている波形レコードの量（カッコ内に表
示）、トリガ・イベントを含む主要時間イベントの場所、波形カーソルの現在の位置を図示したハイレベルなビ
ューです。
現在のアクイジション・レコード長さよりも短いリファレンス波形を表示している場合、またはオシロスコープで
のアクイジションの停止時に水平軸時間スケールを変更している場合、現在のアクイジション・レコード長さに
関連して表示されている波形レコードの一部が表示されるようにカッコの位置が変更されます。
波形上でカーソルがアクティブである場合、波形レコード・ビューには小さな垂直破線として関連カーソル位
置が表示されます。
機器の詳細
18 MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル

Tektronix MSO58 Specifications

General

Brand	Tektronix
Model	MSO58
Category	Test Equipment
Language	English
