Results Table（结果表）按钮可将测量或总线结果表添加至屏幕。测量结果表将显示结果栏中出现的
所有测量。总线结果表将显示所显示总线波形的总线解码信息。每个表都包含在各自的视图窗口
中，可在显示区域范围内进行移动。
■
Note（注释）按钮可将注释对象添加至所选视图。双击注释文本打开配置菜单以更改文本和字体属
性。将注释拖动到视图中的任何位置。注释无法添加至 Results Table（结果表）视图中。
■
Search（搜索）按钮可用于检测并标记特定事件发生时所在的波形。点击 Search（搜索）可打开搜索
配置菜单并设置模拟和数字通道的搜索条件。您可以将任意数量的搜索添加至同一波形或不同的波
形。搜索标记将被添加至 Results（结果）栏中。
■
Plot（绘图）按钮可将 XY、XYZ 或眼图绘图添加到显示中。这些绘图包含在各自的窗口中，可在整个
显示区域内进行移动。
■
Measurement（测量）和 Search（搜索）标记显示测量和搜索结果，显示在 Results（结果）栏中部区
域。请参阅
标记
第19 页。请参阅
添加一个测量
第40 页。请参阅
添加一个搜索
第45 页。
■
位于结果栏底部的 Draw-a-Box（画框）按钮用于在屏幕上绘制一个框以放大感兴趣的区域。
■
Trash Can（垃圾桶）图标用于将通道、波形、测量和搜索标记拖到 Trash Can（垃圾桶）进行删除。
4.
Settings Bar（设置栏）显示设置 Horizontal（水平）、Trigger（触发）、Acquisition（采集）和 Date/Time（日
期/时间）参数的系统标记；用于打开通道的 Inactive Channel（未激活通道）按钮；可将数学、参考和总
线波形添加到显示中的 Add New Waveform（添加新波形）按钮；以及用于配置单个波形参数的波形标记。
点击通道或波形按钮将其添加至屏幕并显示其标记。双击任何类型标记打开其配置菜单。请参阅
标记
第19 页。
5.
Configuration Menus（配置菜单）用于快速更改所选用户界面项目的参数。可以通过双击标记、屏幕对象
或屏幕区域打开配置菜单。请参阅
配置菜单
第24 页。

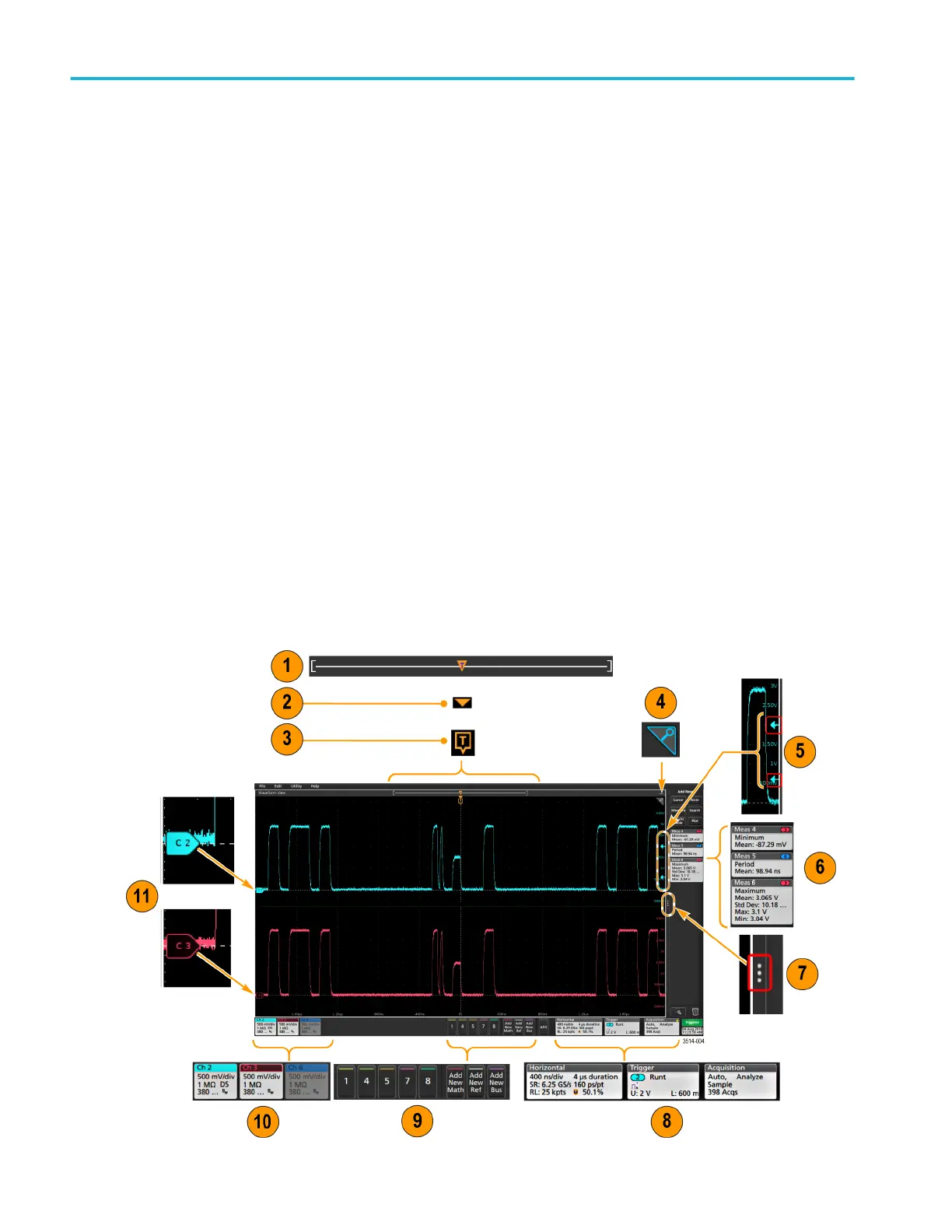

用户界面元素
每个用户界面区域都包含特定的功能，可帮助管理信息或控件。本主题介绍和说明主要用户界面元素。
熟悉仪器
16 MSO54、MSO56、MSO58 安装和安全手册
