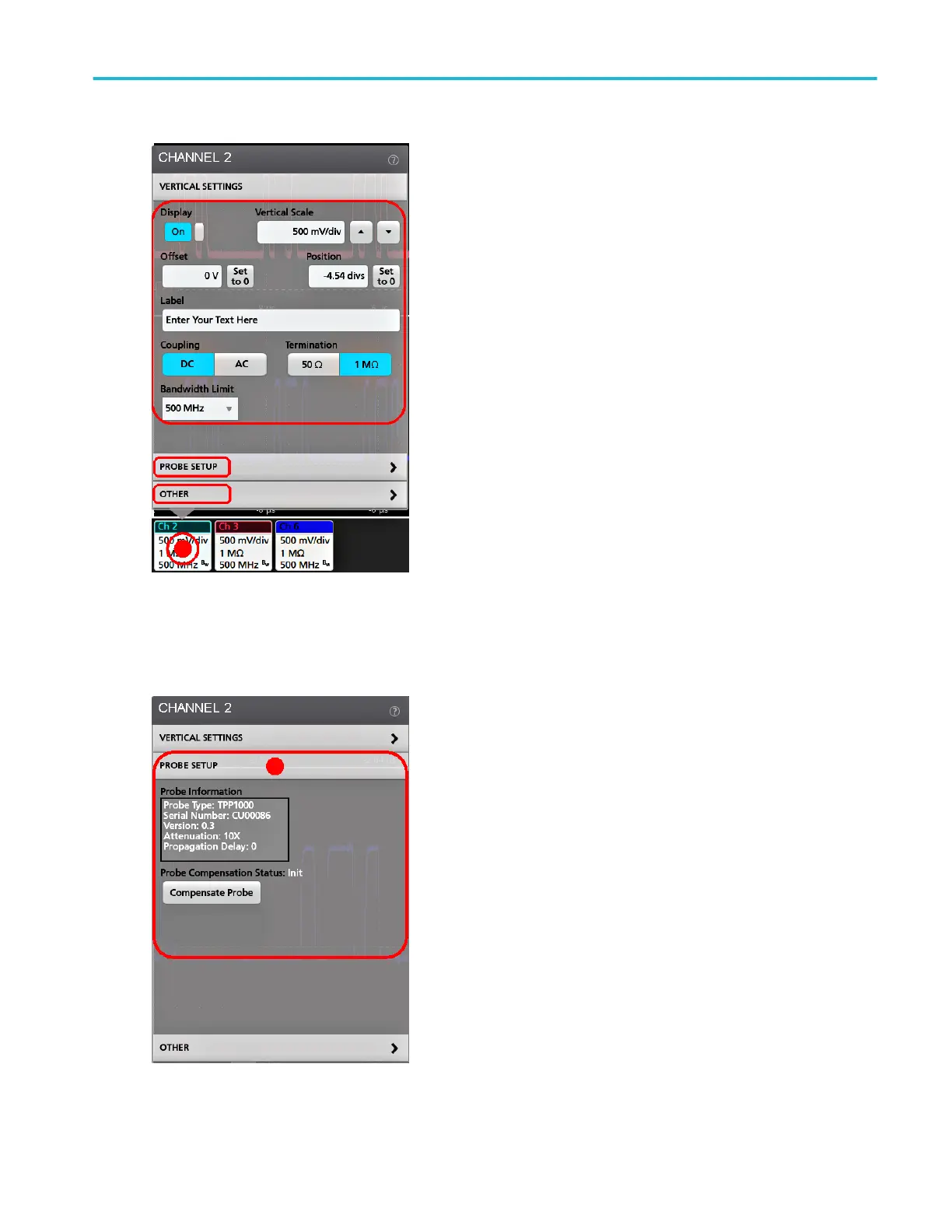

選択や入力した値は直ちに反映されます。メニューの内容は動的で、選択内容に合わせて変わります。
関連する設定は「パネル」でグループ分けされています。パネル名をタップすると設定内容が表示されます。パネ
ル設定を変更すると、そのパネルと他のパネルに表示されている値やフィールドが変更される場合があります。
コンフィグレーション・メニューの外の任意の部分をタップしてこのメニューを閉じます。
機器の詳細
MSO54
型、
MSO56
型、
MSO58
型のインストールおよび安全性に関するマニュアル
27
118
120
Table of Contents
English
7
Default Chapter
7
Table of Contents
7
Important Safety Information
9
General Safety Summary
9
Service Safety Summary
11
Terms in the Manual
12
Terms on the Product
12
Symbols on the Product
12
Preface
13
Key Features
13
Related Documents
13
Installing Your Instrument
15
Check Shipped Accessories
15
Safely Rotate the Handle
15
Operating Requirements
16
Input Signal Requirements
17
Secure (Lock) the Oscilloscope
17
Powering the Oscilloscope
18
Check that Oscilloscope Passes Power-On Self Tests
19
Connecting Probes
19
Rackmount Information
20
Getting Acquainted with Your Instrument
21
Front Panel Controls and Connectors
21
Rear Panel Connections
28
The User Interface Screen
29
The User Interface Elements
30
Badges
33
Configuration Menus
38
The Zoom User Interface Elements
40
Using the Touch Screen Interface for Common Tasks
41
Configure the Instrument
43
Set the Time Zone and Clock Readout Format
43
Download and Install the Latest Firmware
43
Run Signal Path Compensation (SPC)
44
Compensate the TPP0500B or TPP1000 Probes
44
Connect to a Network (LAN)
46
Operating Basics
47
Add a Channel Waveform to the Display
47
Configure Channel or Waveform Settings
48
Quickly Display a Waveform (Autoset)
49
How to Trigger on a Signal
50
Set the Acquisition Mode
51
Set Horizontal Parameters
52
Add a Math, Reference, or Bus Waveform
52
Add a Measurement
54
Configure a Measurement
56
Add a Plot of a Measurement
57
Add a Search
59
Delete a Measurement or Search Badge
60
Change Waveform View Settings
61
Display and Configure Cursors
61
Remote Access from a Web Browser
63
Connect the Oscilloscope to a PC Using a USB Cable
64
Cleaning the Instrument
65
Cleaning
65
日本語
83
目次
85
本機の設置
93
機器の詳細
99
本機の設定
123
汉语
163
目录
165
安装仪器
171
熟悉仪器
177
配置仪器
199
EMC, Safety and Environmental Compliance
67
Compliance Information
67
EMC Compliance
67
Safety Compliance
68
Environmental Compliance
69
安全性に関する重要な情報
85
安全にご使用いただくために
85
安全に保守点検していただくために
88
本マニュアル内の用語
88
本機に関する用語
88
本製品の記号
89
まえがき
91
主な特長
91
関連するマニュアル
91
同梱アクセサリの確認
93
ハンドルの安全な回転
93
動作要件
94
入力信号要件
95
オシロスコープの固定（ロック
95
オシロスコープへの電源投入
96
パワーオン・セルフ・テストでのオシロスコープの合格の確認
97
プローブの接続
97
ラックマウント情報
98
前面パネル・コントロールおよびコネクタ
99
後部パネルの接続部
106
ユーザ・インタフェース・スクリーン
107
ユーザ・インタフェースの要素
109
バッジ
112
コンフィグレーション・メニュー
118
Zoom ユーザ・インタフェース要素
120
一般タスクへのタッチ・スクリーン・インタフェースの使用
121
タイム・ゾーンとクロック・リードアウト・フォーマットの設定
123
最新ファームウェアのダウンロードおよびインストール
123
信号経路補正（Spc）の実行
124
Tpp0500B 型プローブまたは Tpp1000 型プローブの補正
125
ネットワークヘの接続（Lan
127
ディスプレイへのチャンネル波形の追加
129
チャンネル設定または波形設定の構成
130
波形の高速表示（オートセット
131
信号にトリガをかける方法
132
アクイジション・モードの設定
133
水平軸パラメータの設定
134
演算波形、リファレンス波形またはバス波形の追加
135
測定の追加
136
測定の構成
138
測定のプロットの追加
139
検索の追加
141
測定バッジまたは検索バッジの削除
143
波形ビュー設定の変更
143
カーソルの表示および構成
144
Web ブラウザからのリモート・アクセス
146
Usb ケーブルによるオシロスコープの Pc への接続
146
クリーニング
147
Emc、安全、環境に関する適合性
149
適合性に関する情報
149
Emc 適合性
149
安全性に関する適合性
150
環境基準に対する適合性
151
重要安全信息
165
常规安全概要
165
维修安全概要
167
手册中的术语
167
产品上的术语
168
产品上的符号
168
主要特点
169
相关文档
169
检查附带的附件
171
安全旋转手柄
171
操作要求
172
输入信号要求
173
确保示波器安全（将其锁定
173
打开示波器电源
174
确认示波器通过开机自检
174
连接探头
175
机架安装信息
175
前面板控件和连接器
177
后面板连接
183
用户界面屏幕
185
用户界面元素
186
配置菜单
194
缩放用户界面元素
196
使用触摸屏界面处理常规任务
197
设置时区和时钟读数格式
199
下载并安装最新固件
199
运行信号路径补偿 (Spc)
200
补偿 Tpp0500B 或 Tpp1000 探头
200
连接到网络 (Lan)
202
添加要显示的通道波形
203
配置通道或波形设置
204
快速显示波形（自动设置
205
如何进行信号触发
205
设置采集模式
207
设置 Horizontal（水平）参数
208
添加数学、参考或总线波形
208
添加一个测量
210
配置一个测量
212
添加测量绘图
213
添加一个搜索
215
删除测量或搜索标记
216
更改波形视图设置
217
显示和配置光标
217
从 Web 浏览器远程访问
219
可用一根 Usb 电缆将示波器连接到 Pc
220
电磁兼容（Emc） 、安全和环境合规性
223
合规性信息
223
Emc 合规性
223
安全合规性
223
环境合规性
224
