前提条件：プローブ補正を行う時には必ず、オシロスコープに電源を入れて少なくとも 20 分間待ってから補正を
開始してください。
1.
サポートされているプローブを入力チャンネルに接続します。本オシロスコープに同梱されているプローブは
このプローブ補正プロセスをサポートしています。
2.
プローブ・チップとそのプローブのグランド・リードを、オシロスコープの右下（前面パネルの Default Setup（デフ
ォルト・セットアップ）ボタンと Autoset（オートセット）ボタンの近く）にある PROBE COMP（プローブ補正）端子に
接続します。

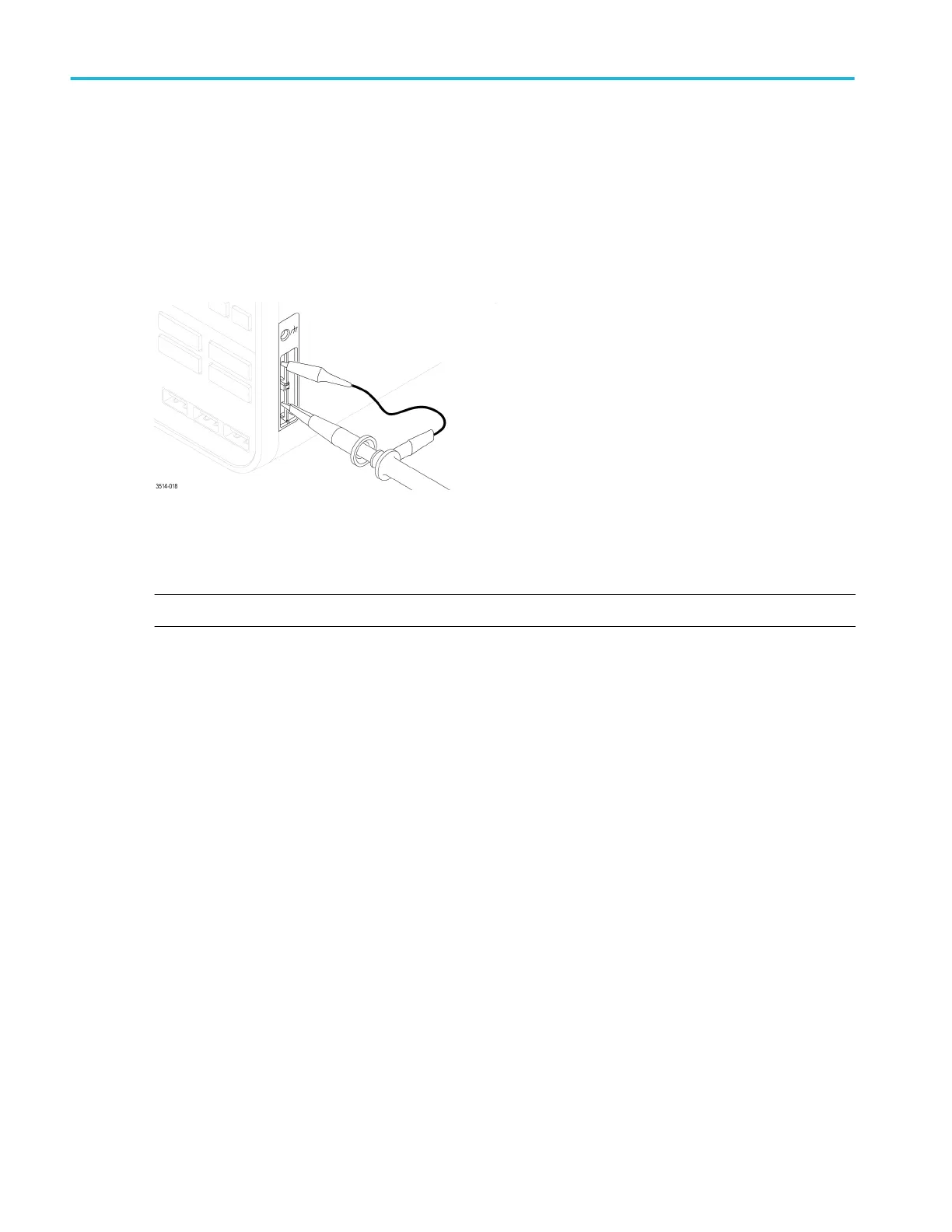

プローブ・チップを 1kHz ソース（下コネクタ）に接続し、グランド・クリップをグランド（上コネクタ）に接続します。
最良の結果を得るために、プローブ・チップのアクセサリをすべて取り外し、プローブ・チップを 1kHz コネクタ
に直接取り付けます。
注：
PROBE COMP
（プローブ補正）端子に同時に複数のプローブを接続することはできません。
3.
すべてのチャンネルをオフにします。
4.
プローブが接続されているチャンネルをオンにします。
5.
前面パネルの Autoset（オートセット）ボタンを押します。スクリーンに方形波が表示されます。
6.
補正するチャンネルのバッジをダブルタップします。
7.
Probe Setup（プローブ・セットアップ）パネルをタップします。
Probe Compensation Status（プローブ補正ステータス）に Pass（合格）と表示されている場合、そのプローブはこ
のチャンネルに対してすでに補正されいます。このプローブを別のチャンネルに移動させてステップ 1 からも
う一度始めるか、または別のプローブをこのチャンネルに接続してステップ 1 から始めることができます。
Probe Compensation Status（プローブ補正ステータス）に Default（デフォルト）と表示されている場合はそのまま
この手順を続けます。
8.
Compensate Probe（プローブの補正）をタップして Probe Compensation（プローブ補正）ダイアログを開きます。
9.
Compensate Probe（プローブの補正）をタップしてプローブ補正を実行します。
10.
Probe Compensation Status（プローブ補正ステータス）に Pass（合格）と表示されたら、プローブ補正は完了で
す。PROBE COMP（プローブ補正）端子からプローブ・チップとグランドを取り外します。
本機の設定
34 MSO54 型、MSO56 型、MSO58 型のインストールおよび安全性に関するマニュアル
