10
E
Portareilcancelloincompletaapertura.
Sistemare il motoriduttore sulla piastra fissata in
precedenza mediante le apposite viti in
dotazione.
Regolare i grani di regolazione in altezza (vedi
particolare B di fig. 10) in modo che il
motoriduttore si alzi di circa 4mm dalla piastra di
fissaggio.
Appoggiare un elemento di cremagliera al
pignone, e fissare lo stesso con viti e distanziali
alcancello.
Spostare manualmente il cancello portando il
pignone in corrispondenza dell'ultimo
distanziale.
Fis sare l' elem ent o di cr emag lie ra
definitivamente.
Per un corretto posizionamento degli altri
elementi e garantire la loro rettilineità, è
necessario utilizzare un elemento di
cremagliera usandolo come appoggio e
riferimento(Fig.8).
Si deve garantire un'aria fra cremagliera e
pignone di 2 mm così da non far gravare il peso
del cancello sul pignone del motoriduttore (vedi
fig 9). Per far questo agire nei grani di
regolazionedelmotoriduttore(part.Bdifig.10).
Nel caso di cancelli nuovi verificare in tempi
successivi all'installazione il gioco fra
cremagliera e pignone, se necessario agire nei
grani di regolazione oppure sulle asole della
cremaglieraperregistrareigiochi
N.B.
Mettreleportailenouverturecomplète.
Placer l'opérateur sur la plaque précédemment
fixéeaveclesvisfournies.
Régler les goujons de réglage en hauteur (voir
détail B - fig. 10) de manière que l'opérateur soit
soulevé d'environ 4 mm par rapport à la plaque
defixation.
Appuyer un élément de crémaillère sur le
pignon, et lefixer avec desvis et desentretoises
auportail.
Déplacer manuellement le portail en mettant le
pignonauniveaudeladernièreentretoise.
Fixerdéfinitivementl'élémentdecrémaillère.
Pour un positionnement correct des autres
éléments et pour qu'ils soient bien rectilignes, il
faututiliserun élément de crémaillère qui servira
d'appuietderepère(Fig.8).
Il faut garantir un espace de 2 mm entre la
crémaillère et le pignon de manière que le poids
du portail ne porte pas sur le pignon de
l'opérateur (voir fig. 9). Pour cela, agir sur les
goujons de réglage de l'opérateur (détail B - fig.
10).
Dans le cas de portails neufs, vérifier après
l'installation le jeu entre la crémaillère et le
pignon, si nécessaire agir sur les goujons de
réglage ou sur les fentes de la crémaillère pour
réglerlesjeux.
N.B.
Coloque la cancela en posición de apertura
completa.
Sitúe el motorreductor sobre la placa fijada
anteriormente mediante los tornillos
correspondientessuministrados.
Regulelosbulonesde centrajederegulaciónen
altura(véasedetalleBdelafig.10)deformaque
elmotorreductorselevanteaproximadamente4
mmdelaplacadefijación.
Apoye un elemento de cremallera al piñón y
fíjelocontornillosydistanciadoresalacancela.
Desplace manualmente la cancela situando el
piñón en el punto que coincide con el último
distanciador.
Fijeelelementodecremalleradefinitivamente.
Para conseguir un emplazamiento correcto de
losdemáselementosygarantizarsurectitud,es
necesario utilizar un elemento de cremallera
usándolo como punto de apoyo y de referencia
(Fig.8).
Se tiene que garantizar un espacio entre la
cremallera y elpiñón de 2 mm paraevitarqueel
peso de la cancela no descanse sobre el piñón
del motorreductor (véase fig 9). Para ello
accione los bulones de centraje de regulación
delmotorreductor(part.Bdelafig.10).
Cuando se trata de cancelas nuevas,
compruebe sucesivamente a la instalación el
juego entre la cremallera y el piñón, en caso
necesario accione los bulones de centraje de
regulación o las ranuras de la cremallera para
reglarlosjuegos.
N.B.
F
I

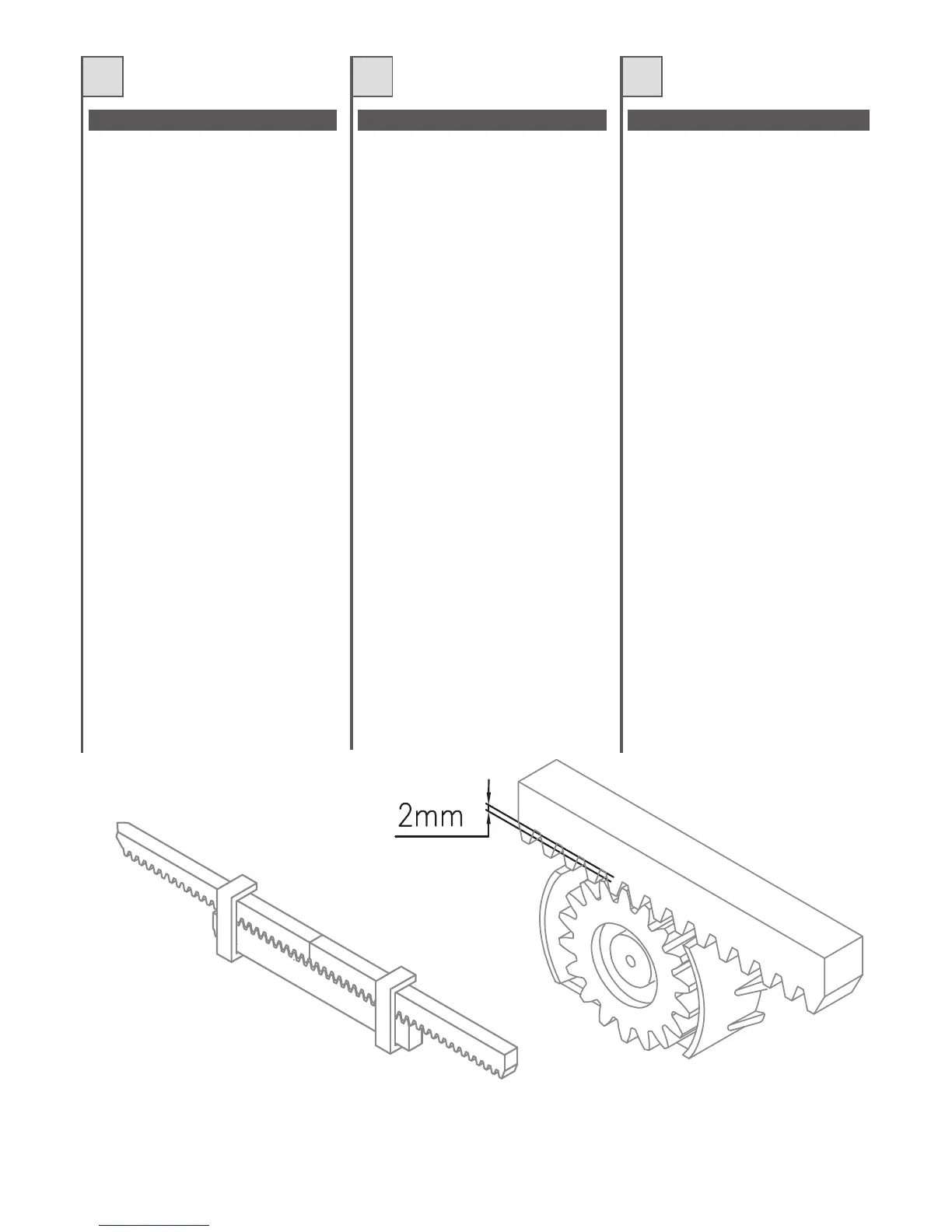

Fig. 8 - Abb. 8 Fig. 9 - Abb. 9
MONTAGGIO CREMAGLIERA MONTAGE CRÉMAILLÈRE MONTAJE DE LA CREMALLERA
