Teleco TVPLS868CS - Page 10

10
INDEX
1. Branchements et réglages p. 10
2. ÉMETTEURS p. 11 - 13
2.1 Mémorisation des codes radio
2.2 Conguration du temps de travail (nécessaire
en cas d’utilisation d’émetteurs 7/42 canaux)
2.3 Suppression des codes radio
2.4 Mémorisation à distance d’autres codes radio
2.5 Suppression à distance d’un code radio
3. CAPTEURS p. 13
3.1 Capteur de VENT
3.2 Capteur de PLUIE
4. Spécications techniques p. 22
AVERTISSEMENTS
Le produit en objet doit être installé, mis en service et vérié périodiquement seulement par des techniciens qualiés, conformément
aux normes en vigueur pour les appareillages électriques. Le système est alimenté en 24Vdc. Avant la mise sous tension,
s’assurer que les capteurs ainsi que le moteur sont raccordés de manière correcte. Un mauvais branchement du ou des moteurs
peut entrainer leur endommagement ainsi que celui de la structure. L’alimentation doit pouvoir fournir la puissance nécessaire à
l’ensemble des éléments. En outre, elle doit être conforme à la norme IEC60950-1 ainsi qu’être protégée contre les court-circuits
et les surtensions. Pour le raccordement du ou des moteurs à la centrale, utiliser un câble de 2x1,5mm² jusqu’à 6m, au delà,
utiliser un câble 2x2,5mm². ÉLIMINATION DU PRODUIT: à la n de la durée de vie utile de ce produit, il ne doit pas être éliminé
comme tout autre déchet domestique. La Société Teleco Automation s.r.l. déclare que le produit est conforme aux conditions
essentielles, et aux autres dispositions applicables, établies par la directive 1999/5/CE. La déclaration de conformité peut être
consultée sur le site internet www.telecoautomation.com/ce. Dans l’optique d’un développement continu de ses produits, le
constructeur se réserve le droit d’apporter sans préavis des modications aux données techniques et aux prestations.
1

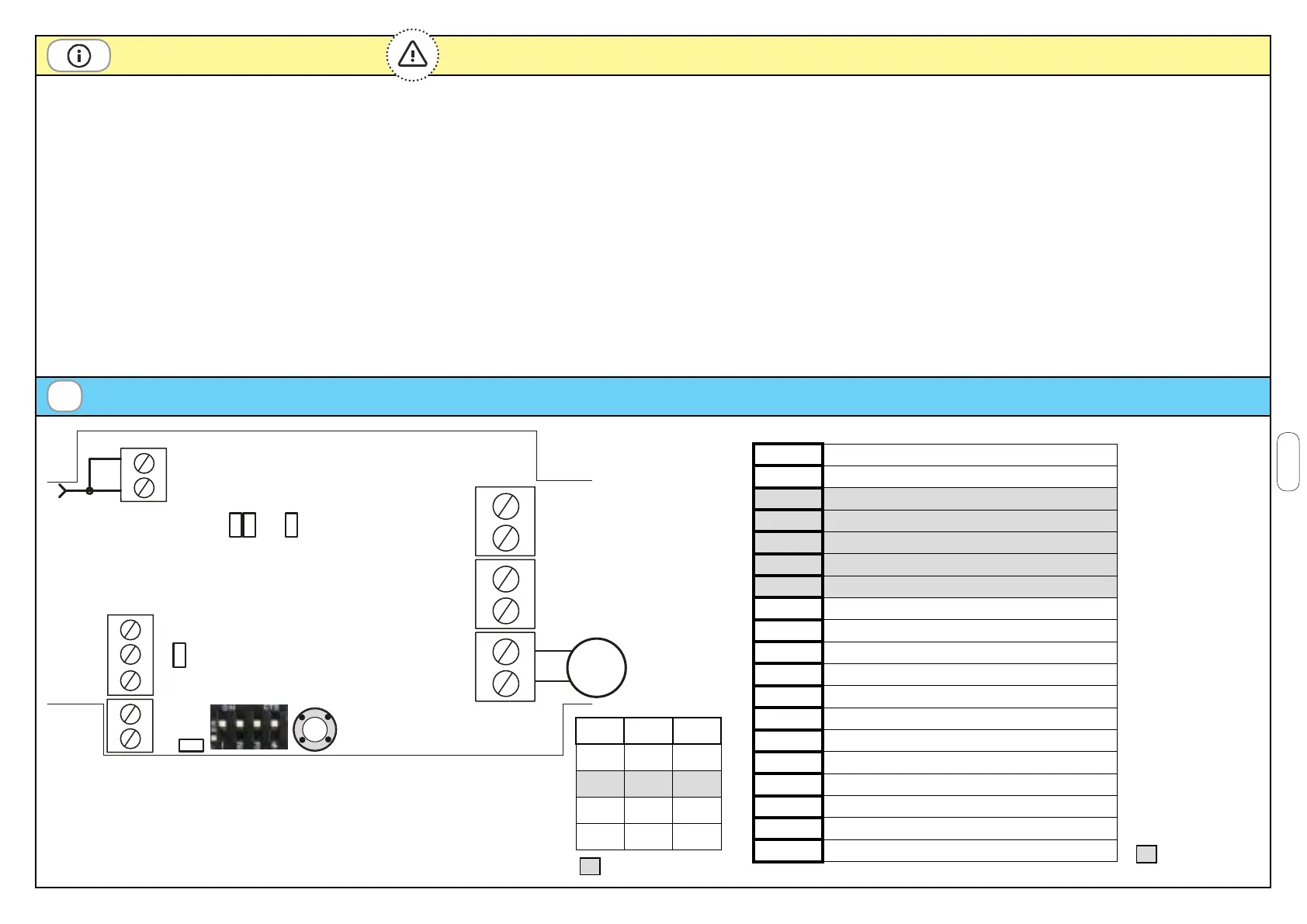

Branchements et réglages
DIP1 DIP2 (A)
OFF OFF 1
OFF ON 2
ON OFF 3
ON ON 4
Default
FIN DE COURSE. La centrale est en mesure d’arrêter les moteurs à la
butée de n de course au travers de l’absorption de courant. Le seuil est
réglable au moyen des DIP1 et DIP2 (tableau). Attention! Contrôler que le
moteur s’arrête bien aux ns de course (LM = ON): augmenter le seuil si
le moteur s’arrête pendant la manœuvre ou s’il continue à forcer contre les
butées mécaniques.
1
MASSE ANTENNE
2
ANTENNE RF
8
CAPTEUR DE PLUIE (JAUNE, MASSE)
9
CAPTEUR DE PLUIE (BLEU, SIGNAL)
10
CAPTEUR DE PLUIE (BLANC,+12V)
11
ANÉMOMÈTRE (BLEU)
12
ANÉMOMÈTRE (MARRON)
13
MOTEUR (FERMETURE)
14
MOTEUR (OUVERTURE)
15
ALIMENTATION (+24Vdc)
16
MASSE ALIMENTATION
17
MASSE SORTIE DE ALIMENTATION
18
SORTIE DE ALIMENTATION (+24Vdc)
AN LED
IMPULSIONS ANÉMOMÈTRE
RN LED
CAPTEUR DE PLUIE DÉCLENCHÉ
L1
ALLUMÉ = ALARME PLUIE
L2
FEU CLIGNOTANT = ALARME VENT
LM
LED FIN DE COURSE
P1
BOUTON DE PROGRAMMATION
Seulement en
version «S»
FR
M
M
230Vac
IN
+ 24Vdc
-
+ 24Vdc
-
24Vdc
> 80W
Led
24Vdc
(< 4.5A)
AN
LED
-
+
14
13
L1 L2 LM
24Vdc IN
16
15
DIP SWITCH
P1
1
2
8
9
10
11
12
RN
LED
18
17
+
-
24Vdc OUT
