INDICE
1. Collegamenti e regolazioni p. 2
2. TRASMETTITORI p. 3 - 5
2.1 Memorizzazione codici radio
2.2 Congurazione del tempo lavoro (necessaria
se si usano trasmettitori 7/42 canali)
2.3 Cancellazione codici radio
2.4 Memorizzazione remota di ulteriori codici radio
2.5 Cancellazione remota di un codice radio
3. SENSORI p. 5
3.1 Sensore VENTO
3.2 Sensore PIOGGIA
4. Speciche tecniche p. 22
AVVERTENZE
Il prodotto in oggetto deve essere installato, messo in servizio e controllato periodicamente solo da personale tecnico
qualicato nel rispetto delle normative vigenti riguardanti le coperture automatiche. Il sistema è alimentato a 24Vdc. Prima
di collegare l’alimentazione assicurarsi che i sensori e i motori siano collegati correttamente. Un errato collegamento
(polarità discordi) potrebbe danneggiare i motori oltre che gli elementi meccanici ad essi collegati. L’alimentatore deve
fornire la tensione e la corrente richiesta dal dispositivo e dai motori collegati. L’alimentatore deve essere conforme
alla norma IEC60950-1 e protetto contro corto-circuiti e sovratensioni. Si consiglia l’uso di un cavo 2x1.5mm per
collegare i motori al dispositivo per una lunghezza no a 6m, mentre è opportuno un cavo 2x2.5mm per tratte superiori.
SMALTIMENTO DEL PRODOTTO: alla ne della vita utile, l’apparecchio non deve essere smaltito come riuto domestico, ma
conferito in un centro di raccolta riuti elettrici ed elettronici. Con la presente Teleco Automation s.r.l. dichiara che il prodotto è
conforme ai requisiti essenziali, ed alle altre disposizioni pertinenti, stabilite dalla direttiva 1999/5/CE. La dichiarazione di conformità
può essere consultata sul sito: www.telecoautomation.com/ce. Nell’ottica di un continuo sviluppo dei propri prodotti, il produttore
si riserva il diritto di apportare modiche a dati tecnici e prestazioni senza preavviso.
1

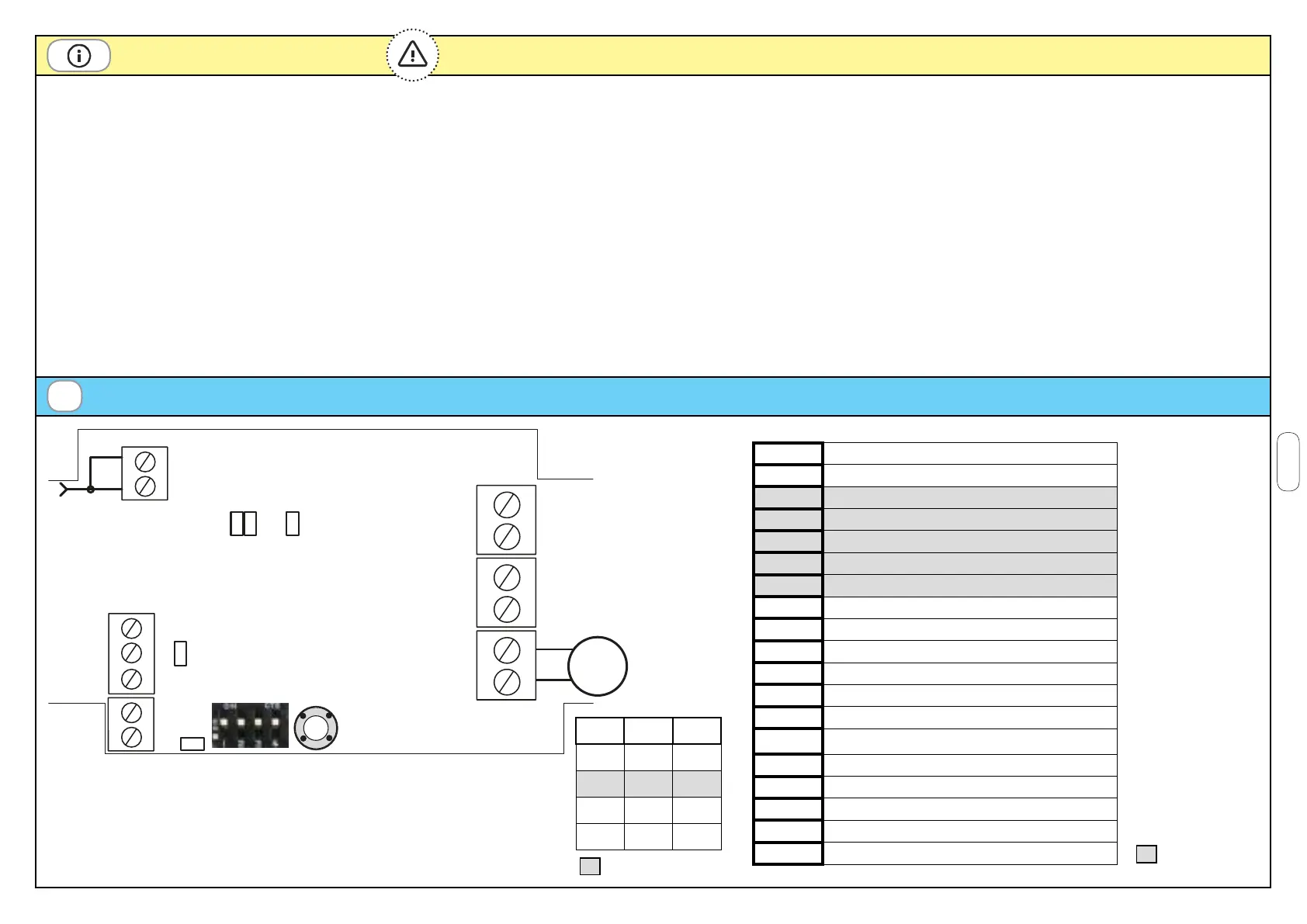

Collegamenti e regolazioni
DIP1 DIP2 (A)
OFF OFF 1
OFF ON 2
ON OFF 3
ON ON 4
Default
FINECORSA. La centrale è in grado di arrestare i motori in corrispondenza
di un fermo meccanico, per assorbimento di corrente. La soglia può essere
impostata con DIP1 e DIP2 (tabella). Attenzione! Controllare che il motore
si fermi solo in corrispondenza dei necorsa (LM = ON): aumentare la soglia
se il motore si ferma durante la manovra o diminuire se il motore continua a
spingere sui fermi meccanici.
1
ANTENNA GND
2
ANTENNA RF
8
SENSORE PIOGGIA (GIALLO, GND)
9
SENSORE PIOGGIA (BLU, SEGNALE)
10
SENSORE PIOGGIA (BIANCO, +12V)
11
SENSORE VENTO (BLU)
12
SENSORE VENTO (MARRONE)
13
MOTORE (CHIUDE)
14
MOTORE (APRE)
15
ALIMENTAZIONE (+24Vdc)
16
ALIMENTAZIONE (GND)
17
USCITA ALIMENTAZIONE (GND)
18
USCITA ALIMENTAZIONE (+24Vdc)
AN LED
IMPULSI SENSORE VENTO
RN LED
SENSORE PIOGGIA ATTIVO
L1
ACCESO = ALLARME PIOGGIA
L2
LAMPEGGIANTE = ALLARME VENTO
LM
LED FINECORSA
P1
TASTO DI PROGRAMMAZIONE
Solo nella
versione “S”
IT
M
M
230Vac
IN
+ 24Vdc
-
+ 24Vdc
-
24Vdc
> 80W
Led
24Vdc
(< 4.5A)
AN
LED
-
+
14
13
L1 L2 LM
24Vdc IN
16
15
DIP SWITCH
P1
1
2
8
9
10
11
12
RN
LED
18
17
+
-
24Vdc OUT
