6. SAT-MEETBEREIK
6.2 DVB-S/S2 meting
>

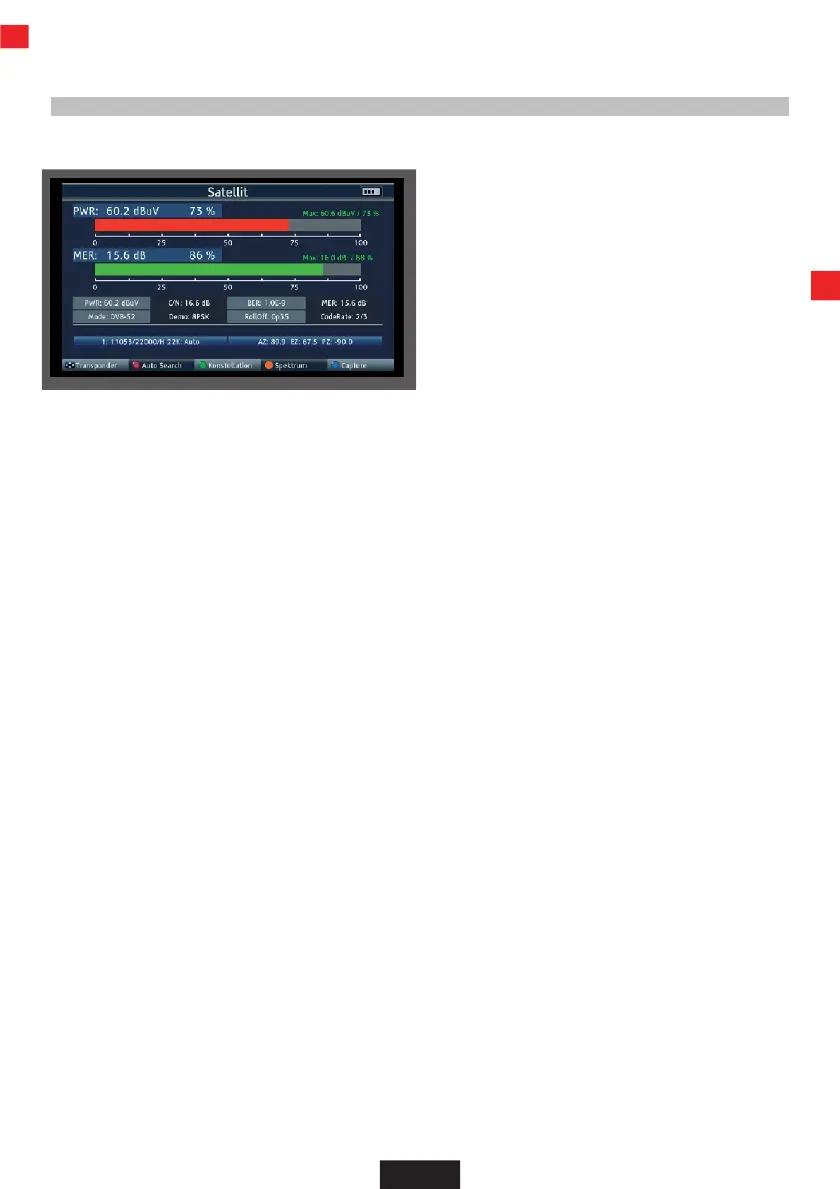

Druk op de SAT knop. De meetwaarden van het geselecteerde programma worden weergegeven.
PWR
De niveaumeting start zodra de meetontvanger is afgestemd. Het
gemeten niveau wordt weergegeven in dBμV met een resolutie van
0,1 dB MER
MER-meting (Modulation Error Rate)
De MER wordt berekend uit de constellatiepunten.
Het is de tegenhanger van de S/N meting voor analoge transmissiemethoden. Het meetbereik
loopt tot 20 dB met een resolutie van 0,1 dB.
BER
Het meten van de bit error rate wordt gebruikt om de kwaliteit van een DVB-signaal te beoordelen.
De foutcorrectiemechanismen in de digitale ontvanger worden gebruikt om de bitfoutmarge te
bepalen. De datastroom voor en na correctie wordt vergeleken en het aantal gecorrigeerde bits
wordt bepaald. Dit aantal wordt afgezet tegen het totale aantal doorgelaten bits en daaruit wordt
de BER berekend.
C/N
Carrier-to-noise , Carrier-to-noise ratio
De afstand tussen de drager en de ruis wordt gemeten. Een goede C/N is
een voorwaarde voor alle andere kwaliteiten BER, MER RollOff
De roll-off factor beschrijft over het algemeen de steilheid van de rand bij het filteren van een signaal.
Bij satelliettransmissie worden de roll-off factoren gebruikt om de steilheid van de randen van het DVB-
S2 signaal te bepalen. Hoe lager het getal, hoe lager de vereiste frequentiebandbreedte. Dit verlaagt
echter ook de signaal-ruisverhouding en dus de betrouwbaarheid van de transmissie. Voor DVB-S
wordt over het algemeen een roll-off factor van 0,35 gebruikt.
CodeRate
De CodeRate geeft informatie over de voorwaartse foutcorrectie (FEC) die wordt gebruikt voor het DVB-
signaal. Voorwaartse foutcorrectie vindt plaats als onderdeel van kanaalcodering. Redundantie wordt
specifiek toegevoegd aan het digitale en aanvankelijk brongecodeerde signaal aan de zenderzijde in een
kanaalcoder, wat bedoeld is om de kanaaldecoder in de ontvanger in staat te stellen fouten te corrigeren
die zijn opgetreden op het transmissiekanaal. De waarde van de FEC drukt de verhouding uit tussen
bruikbare bits en verzonden bits. In deze afbeelding zijn 2 van de 3 verzonden bits nuttige bits.
Demo
Geeft de modulatiemethode weer die op deze transponder wordt gebruikt.
