7. DVB-T/T2 - DVB-C MEETBEREIK
7.3 DVB-T/T2 /DVB-C constellatie
Het costellatiediagram wordt gebruikt om het modulatietype weer te geven.
In het ideale geval - storingsvrije transmissie - worden de gegevens perfect herkend en
verschijnen ze in het constellatiediagram als duidelijk gedefinieerde punten, elk precies in het
midden van het corresponderende kwadrant.
Interferentie in het transmissiekanaal betekent echter vaak dat de ontvanger sommige gegevens in het
ontvangen signaal niet correct kan interpreteren. Als gevolg hiervan verschijnen de punten niet precies
in het theoretische middelpunt van het raster, maar wordt een grotere spreiding van de punten zichtbaar in
het constellatiediagram.

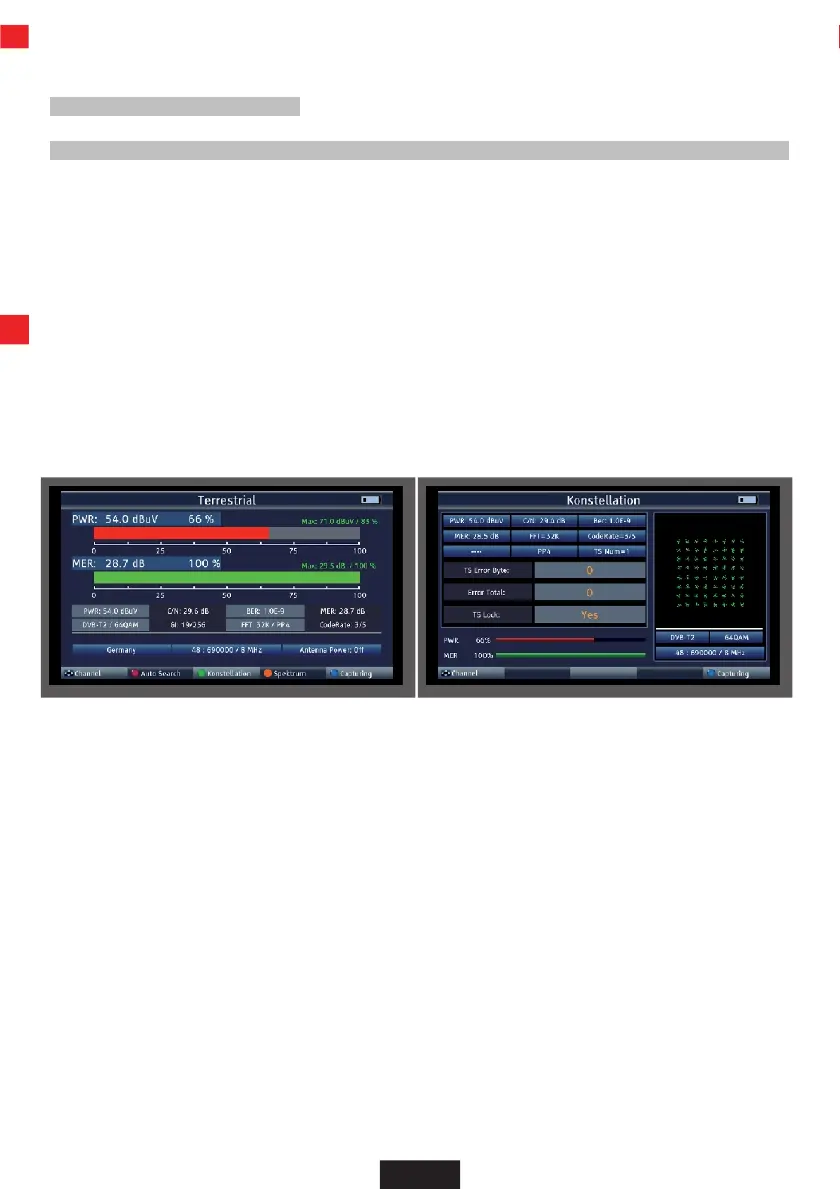

De weergave op het scherm wordt aangepast voor elk modulatiesoort. Bijvoorbeeld, een DVB-C 16QAM
signaal wordt op het scherm weergegeven met een totaal van 16 kwadranten, een DVB-C 64 QAM signaal met
een totaal van 64 kwadranten.
>
Druk op de groene knop (TVR) tijdens de meting.
Je kunt de opgeslagen transponders selecteren met de navigatietoetsen rechts/links.
