7.1. DVBT/T2 DVB-C Messung

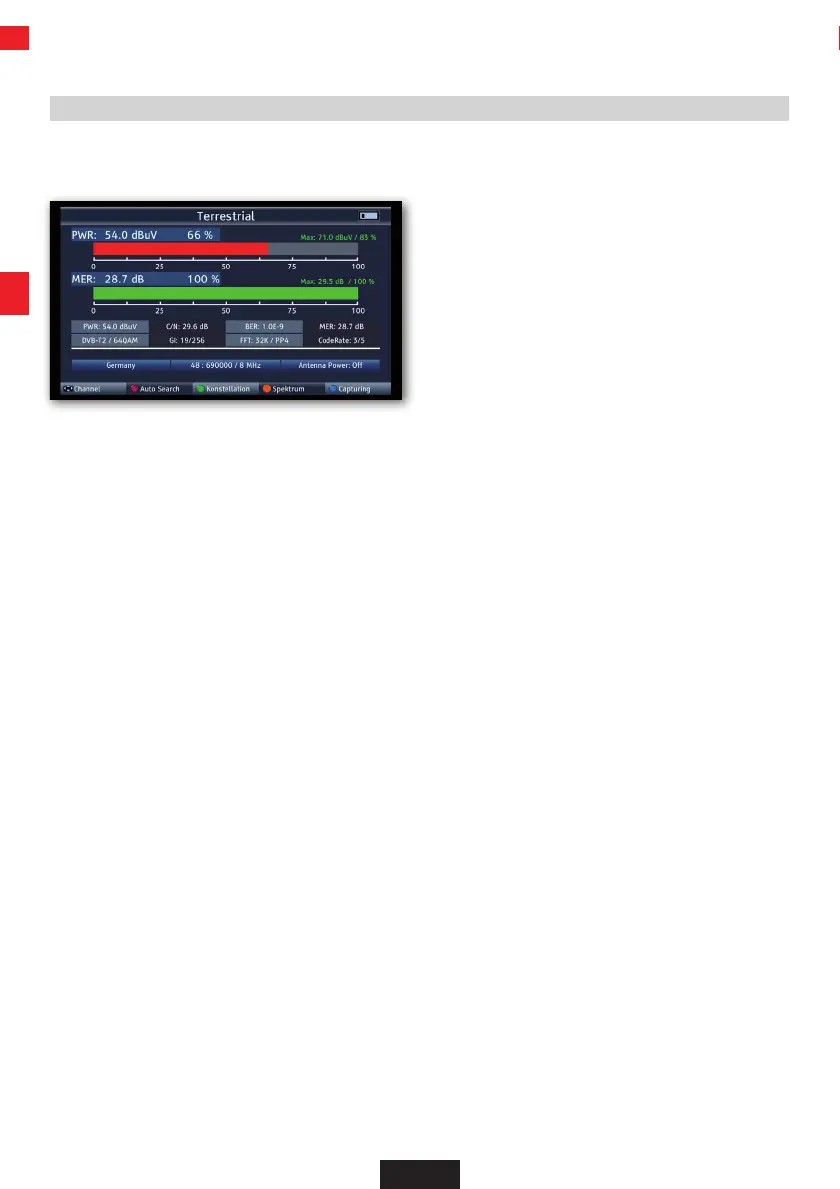

> Drücken Sie die Taste OK, um die Messung zu starten.
PWR
Sobald der Messempfänger abgestimmt ist, startet die Pegelmessung.
Der gemessene Pegel wird in dBμV mit 0,1 dB Auflösung angezeigt
MER
MER-Messung (Modulation Error Rate)
Die MER wird aus den Konstellationspunkten berechnet.
Sie ist das Pendant zur S/N-Messung bei analogen Übertragungsverfahren. Der Messbereich
reicht bis 20 dB mit einer Auflösung von 0,1 dB.
BER
Die Messung der Bitfehlerrate dient der qualitativen Beurteilung eines DVB-Signals.
Zur Bestimmung der Bitfehlerrate dienen die Fehlerkorrekturmechanismen im digitalen Empfänger.
Es wird jeweils der Datenstrom vor und nach der Korrektur verglichen und daraus die Anzahl der
korrigierten Bits ermittelt. Diese Zahl wird zu den insgesamt durchlaufenen Bits ins Verhältnis
gesetzt und daraus die BER berechnet.
C/N
Carrier-to-noise , Träger-Rausch-Abstand
Es wird der Abstand zwischen dem Träger und dem Rauschen gemessen.
Ein guter C/N ist Voraussetzung für alle anderen Qualitäten BER, MER
FFT
Zeigt den gnutzen FFT Modus an.
GI
Zeigt den genutzen Schutzintervall an.
CodeRate
Die CodeRate zeigt Informationen zur genutzten Vorwärtsfehlerkorrektur (FEC) des DVB Signals.
Vorwärtsfehlerkorrektur erfolgt im Rahmen der Kanalcodierung. Dem digitalen und zunächst quellenko-
dierten Signal wird auf der Senderseite in einem Kanalencoder gezielt Redundanz hinzugefügt, die es dem
Kanaldecoder im Empfänger ermöglichen soll, Fehler, die auf dem Übertragungskanal aufgetreten sind, zu
korrigieren. Der Wert der FEC drückt das Verhältnis von Nutzbits zu übertragenen Bits aus. In diesem Bild
sind von 5 übertragenen Bits 3 Nutzbits.
> Über die Navigationstasten rechts/links können Sie im Messfnester den Kanal wechseln.
