6.PLAGE DE MESURE SAT
6.2. mesure DVB-S/S2
>

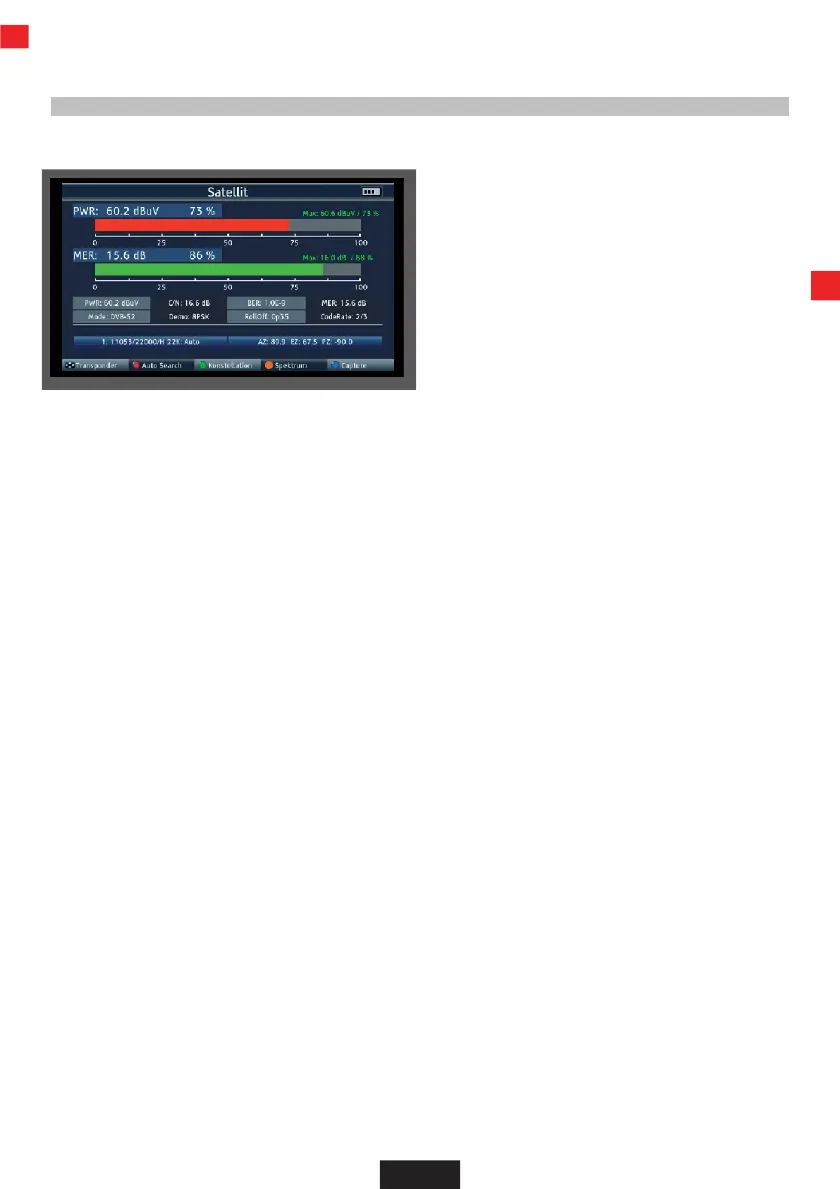

Appuyez sur la touche SAT. Les valeurs mesurées du programme sélectionné s'affichent.
PWR
Dès que le récepteur de mesure est accordé, la mesure de niveau
démarre. Le niveau mesuré est affiché en dBμV avec une résolution
de 0,1 dB MER
Mesure du MER (taux d'erreur de modulation)
Le MER est calculé à partir des points de constellation.
Elle est le pendant de la mesure S/N pour les procédés de transmission analogiques. La plage
de mesure s'étend jusqu'à 20 dB avec une résolution de 0,1 dB.
BER
La mesure du taux d'erreur binaire sert à évaluer la qualité d'un signal DVB.
Les mécanismes de correction d'erreurs dans le récepteur numérique servent à déterminer le taux
d'erreurs sur les bits. On compare à chaque fois le flux de données avant et après la correction et
on en déduit le nombre de bits corrigés. Ce nombre est mis en relation avec le nombre total de
bits traversés et le TBE est calculé sur cette base.
C/N
Carrier-to-noise , rapport porteuse-bruit
Il s'agit de mesurer la distance entre le support et le bruit. Un bon C/N est
une condition préalable pour toutes les autres qualités BER, MER
RollOff
Le facteur de roll off décrit généralement la pente de flanc lors du filtrage d'un signal. Dans le cas de
la transmission par satellite, les facteurs de roll off permettent de définir la pente de flanc du signal
DVB-S2. Plus le chiffre est bas, plus la largeur de bande de fréquence nécessaire est faible.
Toutefois, le rapport signal/bruit et donc la sécurité de transmission diminuent également. En DVB-S,
on utilise généralement un facteur de roll-off de 0,35.
CodeRate
Le CodeRate indique des informations sur la correction d'erreur vers l'avant (FEC) utilisée pour le signal
DVB. La correction d'erreurs en aval est effectuée dans le cadre du codage des canaux. Du côté de
l'émetteur, une redondance ciblée est ajoutée au signal numérique et initialement codé à la source dans
un décodeur de canal, ce qui doit permettre au décodeur de canal du récepteur de corriger les erreurs qui
se sont produites sur le canal de transmission. La valeur de la FEC exprime le rapport entre les bits utiles
et les bits transmis. Dans cette image, sur 3 bits transmis, 2 sont des bits utiles.
Démo
Indique la méthode de modulation utilisée sur ce transpondeur.
