Tennant S6+ - Pannello Comandi E Componenti Della Macchina

IT

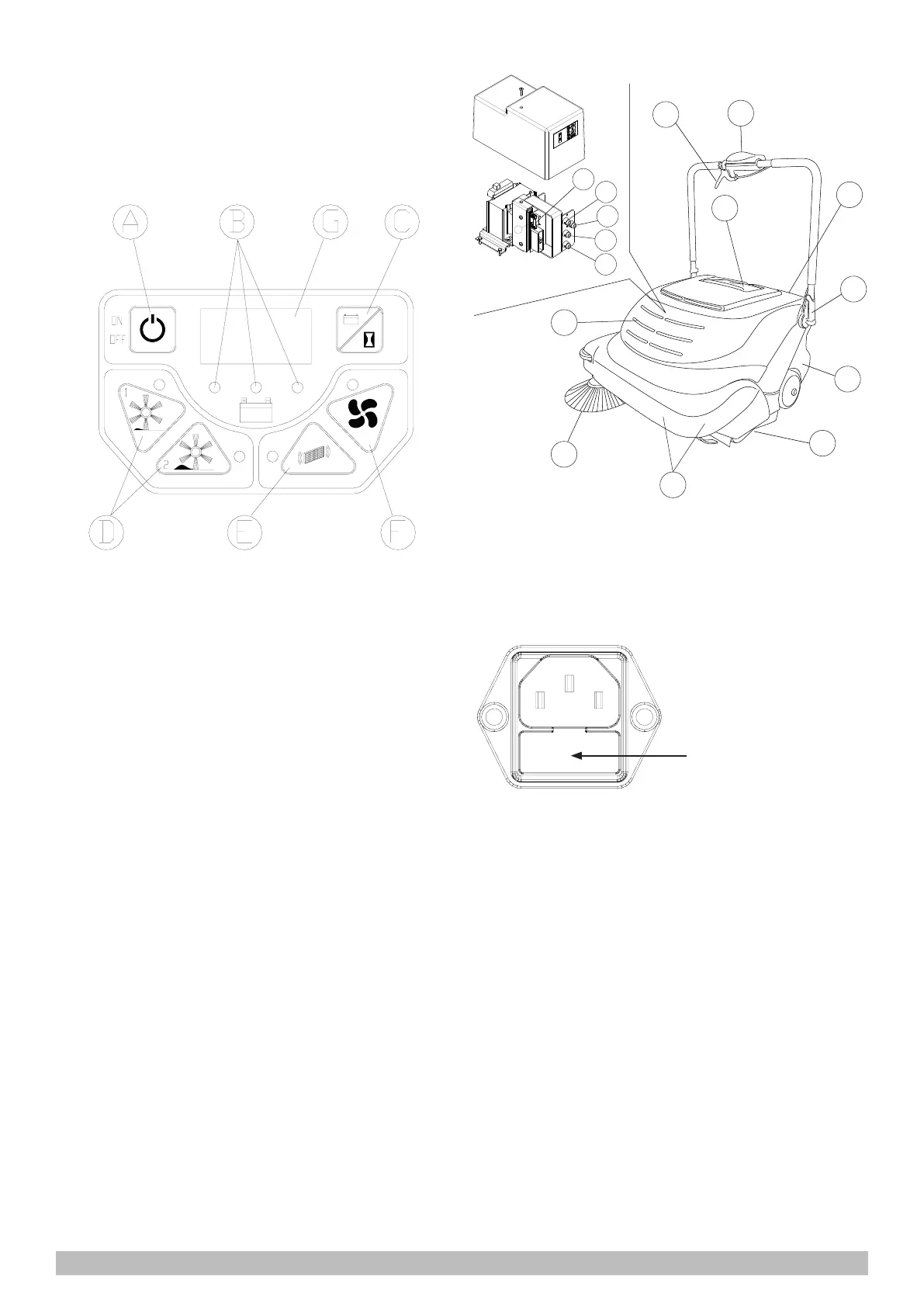

PANNELLO COMANDI E COMPONENTI
DELLA MACCHINA
La macchina è dotata di una semplice ed intuitiva plancia di comando
che controlla tutte le funzioni della macchina.
A) Pulsante “ON/OFF” di accensione e spegnimento della macchina.
B) Led indicatori dello stato di carica della batteria.
C) Pulsante display.
D) Pulsanti di accensione e spegnimento dei programmi di lavoro 1 e 2.
E) Pulsante azionamento manuale dello scuotiltro.
F) Pulsante azionamento aspiratore.
G) Display numerico.
Le funzioni presenti sulla plancia comandi si possono cosi’ riassumere:
A) Tasto di accensione e spegnimento della macchina.
B) Led indicatore dello stato di carica della batteria. Led verde acceso
la batteria e’ carica , led rosso acceso la batteria e’ scarica, led giallo
acceso la batteria e’ in riserva oppure la batteria si sta’ ricaricando tramite
il caricabatterie.
C) Pulsante display: premendo questo pulsante si ha la possibilità’
di visualizzare, oltre al valore di tensione presente nelle batterie, le
ore lavorate (premendo il pulsante una sola volta), e i minuti lavorati
(premendo in successione due volte questo pulsante).
D) Pulsanti di accensione e spegnimento dei programmi di lavoro 1 e 2:
questi due tasti permettono alla macchina di lavorare con due modalità
di spazzamento distinte: il programma 1 per raccolta detriti leggeri,
programma 2 per raccolta detriti pesanti.
E) Pulsante azionamento manuale dello scuotiltro, permette di azionare
lo scuotiltro in qualsiasi momento durante lavoro. Questo è da intendersi
come una operazione aggiuntiva allo scuotimento automatico del ltro,
che viene e󰀨ettuata automaticamente ogni 3 minuti.
F) Pulsante aspiratore: l’aspiratore si attiva automaticamente quando è
attivo uno dei due programmi di lavoro. Il pulsante viene utilizzato quando
è necessario spegnere l’aspiratore durante il lavoro.
G) Display numerico.
A) PANNELLO COMANDI
B) FUSIBILE CARICABATTERIE (T0,63A)
C) SBLOCCO MANICO
D) PARAURTI
E) SPAZZOLA LATERALE
F) COFANO SUPERIORE
G) COMPARTO PROLUNGA CARICABATTERIA
H) CASSETTO PORTA RIFIUTI
I) SPAZZOLA CENTRALE
L) FUSIBILE MOTORE SPAZZOLA CENTRALE (T20A)
M) FUSIBILE ATTUATORE (F2,5A)
N) FUSIBILE MOTORE SPAZZOLA LATERALE (T6,3A)
O) FUSIBILE ASPIRATORE (T5A)
P) FUSIBILE SCUOTIFILTRO (F2,5A)
Q) LEVA ALZAFLAP
FUSE T0,63A
G
A
B
C
H
I
D
E
F
Q
L
N
O
P
M
9
7
