12
Terasic Inc.
D8M-GPIO User Manual
www.terasic.com
September 26, 2018
3.3 GPIO Connector
Figure 3-4 and Table 3-1 shows the pin out and pin definitions of the GPIO connector.

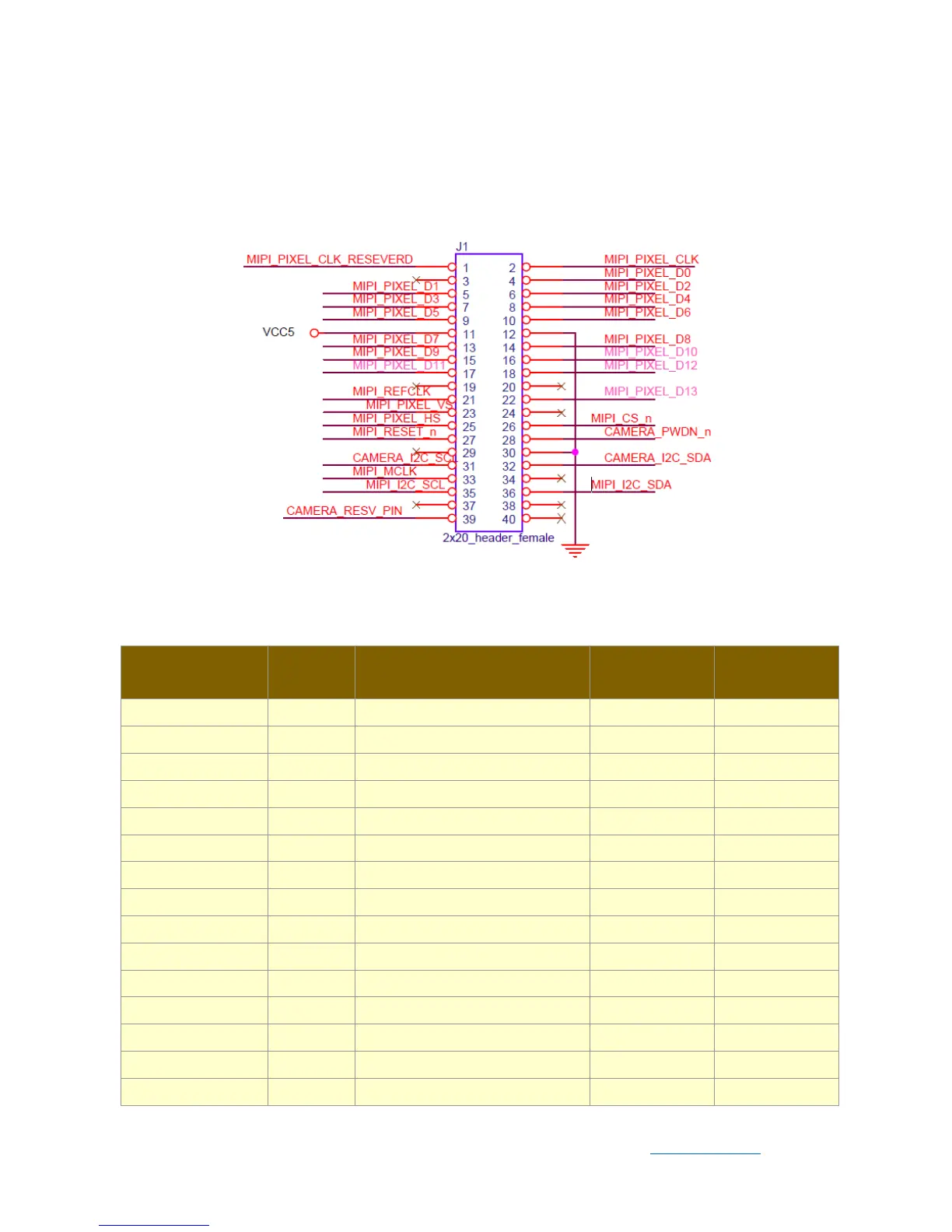

Figure 3-4 Pin-out of the 40-pin connector on D8M
Table 3-1 Pin Assignment of D8M GPIO Interface
Signal Name
Connector
Pin No.
Description
Pin Direction
I/O Standard
MIPI_PIXEL_D[0]
4
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[1]
5
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[2]
6
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[3]
7
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[4]
8
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[5]
9
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[6]
10
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[7]
13
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[8]
14
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[9]
15
Parallel Port Data
Output
3.3V
MIPI_PIXEL_D[10]
16
Reserve
Output
3.3V
MIPI_PIXEL_D[11]
17
Reserve
Output
3.3V
MIPI_PIXEL_D[12]
18
Reserve
Output
3.3V
MIPI_PIXEL_D[13]
22
Reserve
Output
3.3V
MIPI_RESET_n
27
Master Reset signal for MIPI
Input
3.3V
