LOAD MONITORING INDICATOR (LMI)
LOAD MONITORING INDICATOR (LMI)

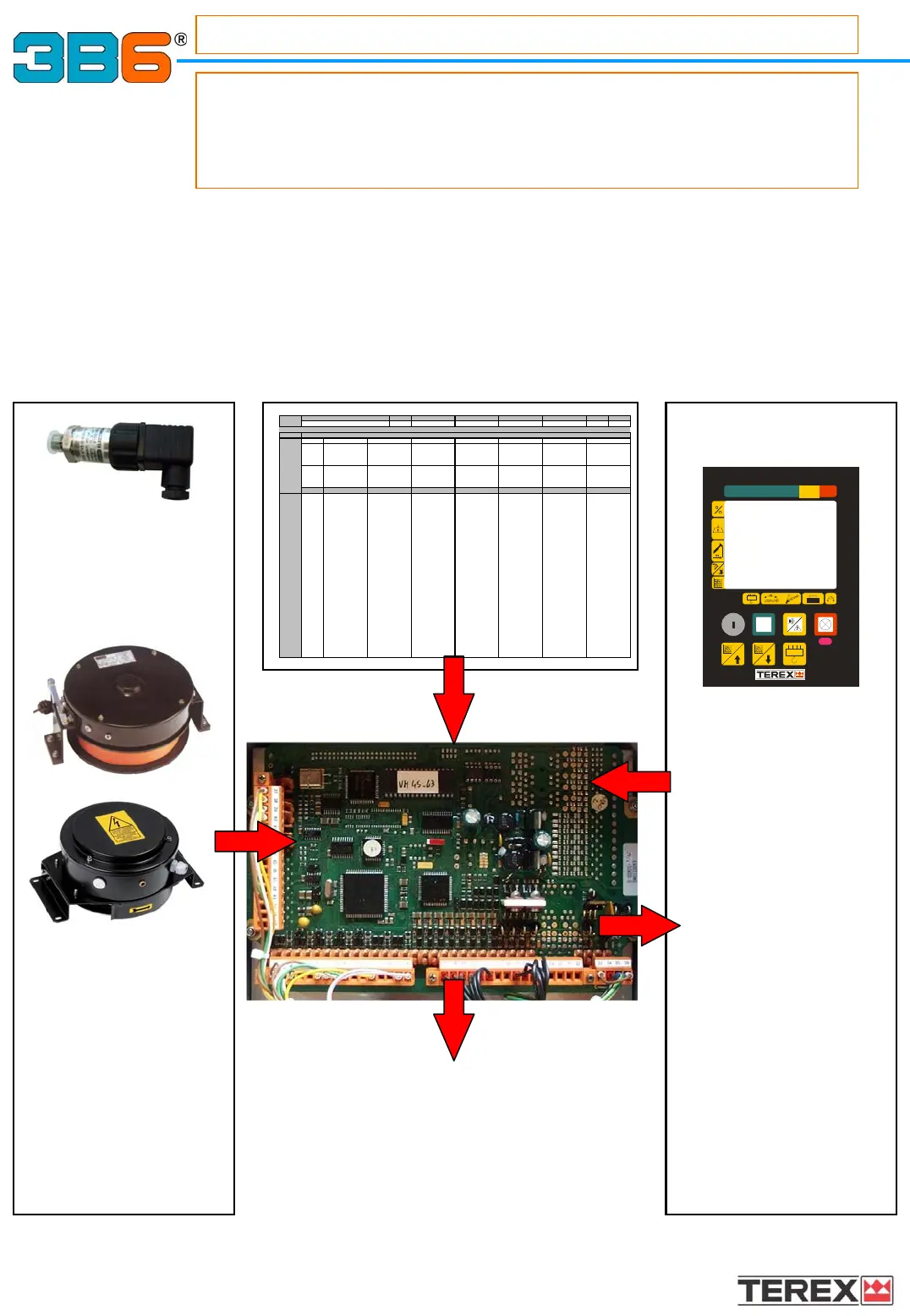

FUNCTIONAL DESCRIPTION
FUNCTIONAL DESCRIPTION
Load Tables storage, comparing
and processing
Working condition
measurements
Data display and setting
PRESSURE
TRANSDUCERS
(Lifted load)
LENGTH AND
ANGLE SENSOR
(Boom Geometric data )
AUTOMATIC
SELECTIONS
from micro-switches:
- Turret rotation
- Anti two block
READINGS :
- % Tilting
- Lifted load
- Maximum load
- Working radius
(outreach)
-Boom length
-Boom angle
- Operating mode
-Attachment used
- Diagnostic
ALARMS:
Green/Amber/Red lights
MANUAL SELECTIONS:
- Main Boom
-Jib
- Counter Weight
- Part of Lines
-Tyres
CONTROL PANEL
Automatic functions
External alarm and automatic shut-down
What the load moment indicator does ?
The LMI aim is to control that the machine doesn’t exceed
working condition limits, making the Operator aware and
acting through alarms and shut-down of dangerous
movements.
3
LTB1 Name Code Ballast Outrigger Jib Angle Jib Length Zone
300 0
01234567891011121314
1 Length
2I
3II
4III
5IV
6
7
8Amax7932791979177914791079 9
9 Amin 0 8 0 4,3 0 2 0 1,05 0 0,5 18 0,8
102222222
11 362,43271,920
12 3,5 58,4 27,45 69,8 20,35 75,9 18
13 4 54,1 24,4 67,4 20,75 74,5 18,45 76 14
14 4,5 49,5 21,8 65,2 21,2 73,1 18,7 75,2 14,5
15 5 45 19,4 62,8 19,3 71,7 17,3 74,6 14,3
16 6 33,4 15,5 58 14,75 68,6 13,45 72,9 12,35 77,2 10 78,2 9
17 7 19,1 11,5 53 11,7 65,2 10,9 71,2 10,1 75,2 9,55 76,4 8,85
18 8 47,7 9,4 61,7 9,05 69,2 8,5 73,2 8,05 74,5 7,9
19 9 41,8 7,65 57,8 7,7 67,9 7,25 71,2 6,9 72,5 6,8
20 10 35 6,4 53,7 6,45 64,4 6,25 69 6 70,4 5,9
21 11 24,7 5,4 49,4 5,4 61,8 5,4 66,8 5,25 68,2 5,15
22 12 11 4,65 43 4,7 59 4,75 64,4 4,6 65,8 4,55
23 13 40,4 4,05 55,8 4,1 62 4,1 63,4 4,05
24 14 35,6 3,55 52,6 3,6 59,4 3,6 61 3,6
25 15 30,6 3,05 48,9 3,1 57 3,1 59,5 3,1
26 16 23,7 2,75 45 2,75 54,2 2,8 55,6 2,8
27 17 12,9 2,35 40,8 2,4 51,4 2,4 53 2,4
28 18 36,2 2,15 48,6 2,2 50,1 2,2
29 19 31,41,9545,81,9547,21,95
30 20 26,4 1,7 42,8 1,7 44,2 1,7
31 21 22,6 1,5 40 1,5 43,3 1,5
32 22 12,41,35 36 1,3537,81,35
33 23 31,2 1,2 33,8 1,2
34 24 26 1,05 29,2 1,05
35 25 19,2 0,9 24 0,9
36 26 11 0,8 18 0,8
37 27 0,5
38 28
39 29
40
9,4 14,4 19,5 24,7 28,9 30,4
C71_1: BOOM ON OUTRIGGERS 2,5 6,3
0 24487393100
0 24487393100
0 24487393100
