It’s a system including sensors able to detect lifted load,
boom position, a main unit and a control panel situated
inside at the cabin.

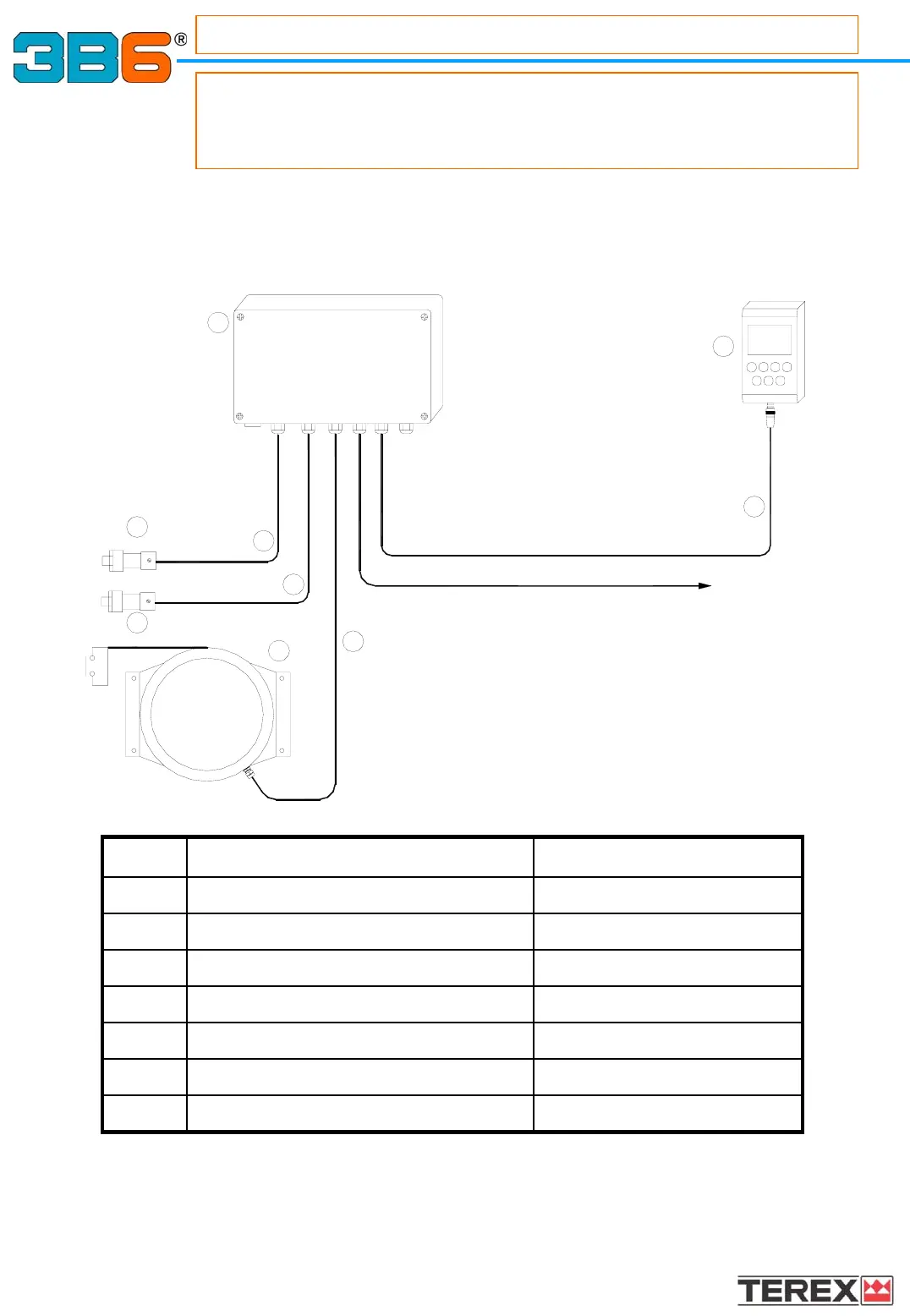

SYSTEM LAY
SYSTEM LAY
-
-
OUT MEGAMAC.HC118
OUT MEGAMAC.HC118
AND CONNECTIONS
AND CONNECTIONS
Which components are included in an LMI?
5
HIGH CHAMBER (ROD SIDE)
INPUT OUTPUT SIGNALS
AND EXTERNAL SUPPLY
LOW CHAMBER (BOTTOM SIDE)
A
B
J1
PG1
PG2
PG3 PG4 PG5
PG6
CV 4X0.5+SCH
CV 4X0.5+SCH
CV 8X0.35+SCH
2
1
3
A2B
5
5
4
7
6
4
Ref. Description Code
1 Main unit U2MIC-X/XX
2 Control panel CMC100-XX/XX
3 Cable reel AC MCP214A/3P
4 Pressure transducer Y11 4745-350
5 Cable CV 4x0.5+SCH
6 Cable CV 8x0.35+SCH
7 Cable CV ATG12/XX
