Tescom NEOLINE PLUS 1102ST - Ορισμοί Των Συντομογραφιών Στην Οθόνη LCD; Ρύθμιση UPS

11
USER MANUAL
NEOLINE PLUS � 1/1 � 1-3 kVA � ONLINE UPS
11
3-4. Ορισμοί των συντομογραφιών στην οθόνη LCD
Συντομογραφία οθόνης Περιεχόμενο Ορισμός
ENA
ENA
Ενεργοποίηση
DIS
dis
Απενεργοποίηση
ESC
ESC
Αυτόματο
HLS
HLS
Υψηλή απώλεια
LLS
LLS
Χαμηλή απώλεια
BAT
BAT
Μπαταρία
CF
CF
Μετατροπέας
TP
TP
Θερμοκρασία
CH
CH
Φορτιστής
FU
FU
Μη σταθερή συχνότητα Bypass
EE
EE
EEPROM σφάλμα
3-5. Ρύθμιση UPS
Υπάρχουν τρεις παράμετροι για να ρυθμίσετε το UPS. Ανατρέξτε στο παρακάτω διάγραμμα:
Παράμετρος 1:
Πρόκειται για εναλλακτικά προγράμματα. Ανατρέξτε στον
επόμενο πίνακα για τη ρύθμιση των προγραμμάτων.
Παράμετρος 2 & παράμετρος 3:
Είναι οι επιλογές ρύθμισης ή μέτρησης για κάθε
πρόγραμμα.
Σημείωση:
Παρακαλείσθε να επιλέξετε με τα κουμπία “Up” ή “Down”
για να αλλάξετε τα προγράμματα ή τις παραμέτρους.
14
3-3. Audible Alarm
Battery Mode
Sounding every 4 seconds
Low Battery
Sounding every second
Overload
Sounding twice every second
Fault
Continuously sounding
Bypass Mode
Sounding every 10 seconds
3-4
. LCD display wordings index
Abbreviation
Display content
Meaning
ENA
Enable
DIS
Disable
ESC
Escape
HLS
High loss
LLS
Low loss
BAT
Battery
CF
Converter
TP
Temperature
CH
Charger
FU
Bypass frequency unstable
EE
EEPROM error
3-5
. UPS Setting
There are three parameters to set up the
UPS.
Parameter 1: It’s for program
alternatives. Refer to below table.
Parameter 2 and parameter 3 are the
setting options or values for each
program.
 01: Output voltage setting
Interface
Setting
Parameter 3: Output voltage
For 208/220/230/240 VAC models, you may choose the
following output voltage:
208: presents output voltage is 208Vac
220: presents output voltage is 220Vac
Parameter 1
Parameter 2 Parameter 3
15
230: presents output voltage is 230Vac (Default)
240: presents output voltage is 240Vac
For 110/150/120/127 VAC models, you may choose the
following output voltage:
110: presents output voltage is 110Vac
115: presents output voltage is 115Vac
120: presents output voltage is 120Vac (Default)
127: presents output voltage is 127Vac

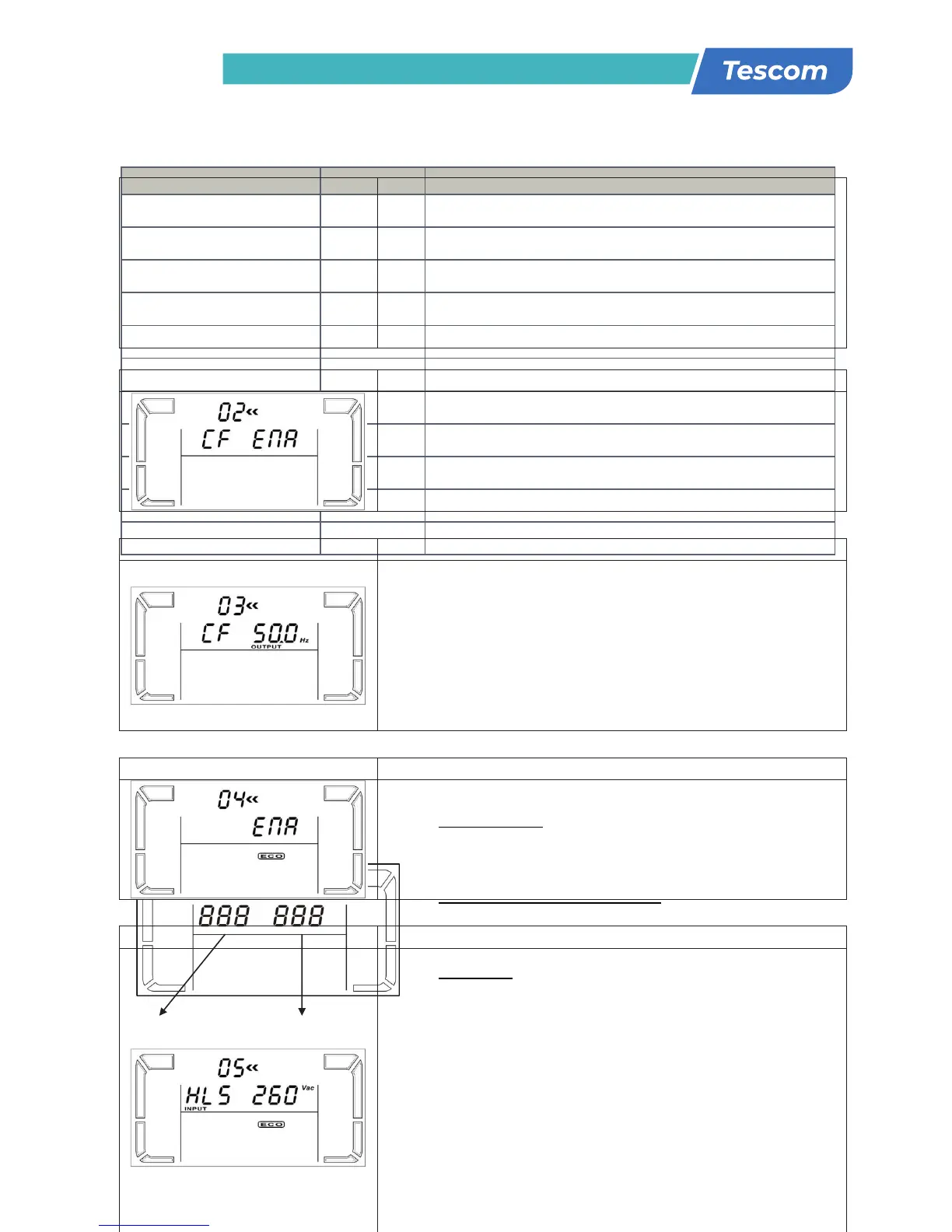

 02: Frequency Converter enable/disable
Interface
Setting
Parameter 2 & 3: Enable or disable converter mode. You
may choose the following two options:
CF ENA: converter mode enable
CF DIS: converter mode disable(Default)
 03: Output frequency setting
Interface
Setting
Parameter 2 & 3: Output frequency setting.
You may set the initial frequency on battery mode:
BAT 50: presents output frequency is 50Hz
BAT 60: presents output frequency is 60Hz
If converter mode is enabled, you may choose the
following output frequency:
CF 50: presents output frequency is 50Hz
CF 60: presents output frequency is 60Hz
 04: ECO enable/disable
Interface
Setting
Parameter 3: Enable or disable ECO function. You may
choose the following two options:
ENA: ECO mode enable
DIS: ECO mode disable (Default)
 05: ECO voltage range setting
Interface
Setting
Parameter 2 & 3: Set the acceptable high voltage point
and low voltage point for ECO mode by pressing Down key
or Up key.
HLS: High loss voltage in ECO mode in parameter 2.
For 208/220/230/240 VAC models, the setting range in
parameter 3 is from +7V to +24V of the nominal voltage.
(Default: +12V)
For 110/115/120/127 VAC models, the setting range in
parameter 3 is from +3V to +12V of the nominal voltage.
(Default: +6V)
LLS: Low loss voltage in ECO mode in parameter 2.
For 208/220/230/240 VAC models, the setting range in
parameter 3 is from -7V to -24V of the nominal voltage.
(Default: -12V)
For 110/115/120/127 VAC models, the setting voltage in
