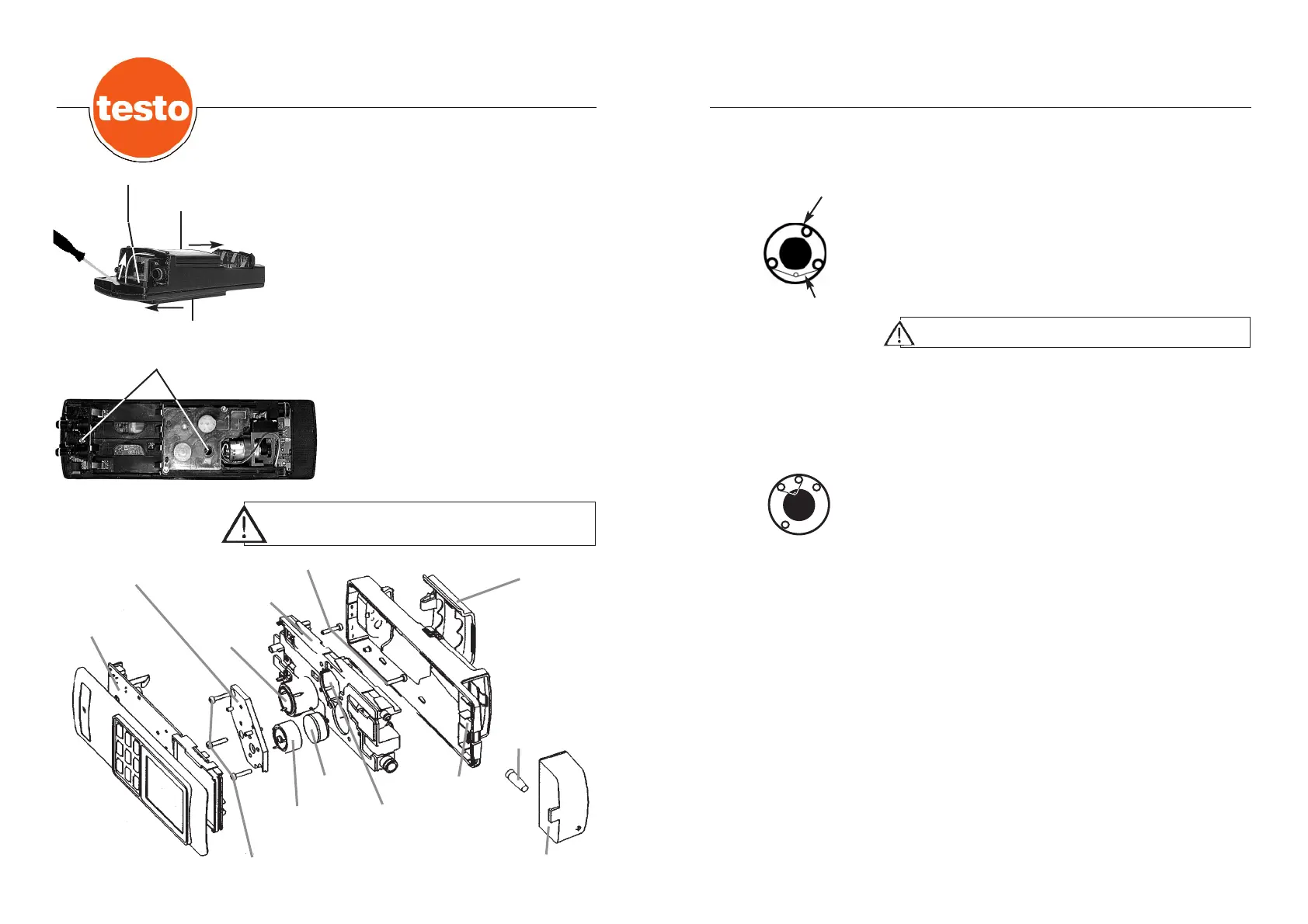

Wechsel der COlow-Messzelle
Vor Einbau der neuen COlow-Messzelle die Kurzschluss-
feder vorsichtig von den Kontakten entfernen.
- Messzelle vom Messkammer-Deckel abziehen und neue
Messzelle aufstecken.
Kurzschlußfeder
COlow-Meßzelle
Wechsel der SO2-, NO-, COhigh-Messzelle
- Die Messzelle befindet sich in der Messkammer. Messzelle
entnehmen und neue Messzelle einsetzen. Beim Einbau auf
die Führungen an Messzelle und Messkammer achten.
- Vor Einbau der neuen SO2-,NO-COhigh-Zellen die Kurz-
schlussfeder vorsichtig von den Kontakten entfernen.
Zusammenbau des testo 325-I
- Messkammer-Deckel auf die Messkammer legen. Die Be-
festigungsschrauben (3 Stück) anziehen.
- Montageblock mit der Elektronik zusammenfügen.
- Montageblock und Elektronik in das Gehäuseoberteil legen.
- Befestigen des Montageblocks und der Elektronik an das
Gehäuseoberteil mit den Halterungsschrauben (2Stück).
- Gehäuseunterteil aufsetzen und in entgegengesetzter Pfeil-
richtung schließen.
Achtung: Flex-Leitung der Tastatur nicht einklemmen!
- Fixierplatte einsetzen und Filter einstecken.
- Kondsatfalle aufsetzen. Auf Einrastton achten.
- Batterien/Akkus einlegen und mit Batteriefach-Deckel
schließen.
- NO-Filter aus der Messkammer herausnehmen. Beim Ein-
legen des neuen Filters darauf achten, daß die Fläche mit
den Bohrungen nach unten in der Meßkammer liegt.
Wartung
COlow-Messzellenwechsel
Bei Wechsel einer COlow-Messzelle muß auch der NO-Filter
erneuert werden.
Vor Berühren der Elektronik elektrische Ladung des eigenen
Körpers abbauen.
Berührungen der Elektronik vermeiden.
Batteriefach-Deckel
Kondensatfalle
Fixierplatte
Meßkammer
CO low-
Meßzelle
Befestigungsschrauben
NO-Filter
Filter
Montageblock
SO2-, NO-,
CO
high-
Meßzelle
Meßkammer-Deckel
Platine
Halterungsschrauben
1.) Schlauchverbinder der Rauchgassonde, sowie das Netzteil
vom testo 325-I abziehen.
2.) Kondensatfalle vor dem Abziehen entleeren.
3.) Kondensatfalle entriegeln und vom Gehäuse entfernen
4.) Filtereinsatz herausnehmen (siehe Seite 8).
5.) Fixierplatte mit einem Schraubendreher entfernen.
6.) Batteriefach öffnen und Batterien/Akkus entnehmen
(siehe Seite 8).
7.) Das Gehäuse des testo 325-I wird durch Bewegen
der Gehäuseteile in Pfeilrichtung geöffnet (siehe
Skizze).
8.) Gehäuseunterteil abnehmen.
9.) Halterungsschrauben lösen (siehe Skizze).
10.) Montageblock mit der Elektronik aus dem
Gehäuseoberteil herausnehmen (siehe
unten).
11.) Montageblock von der Platine abziehen.
12.) Befestigungsschrauben (3 Stück) des Mess-
kammer-Deckels lösen. Deckel entfernen.
Fixierplatte
Gehäuseunterteil
Gehäuseoberteil
Halterungsschrauben
Wartung
Messzellenwechsel
