Auswechseln der Blitzröhre
15

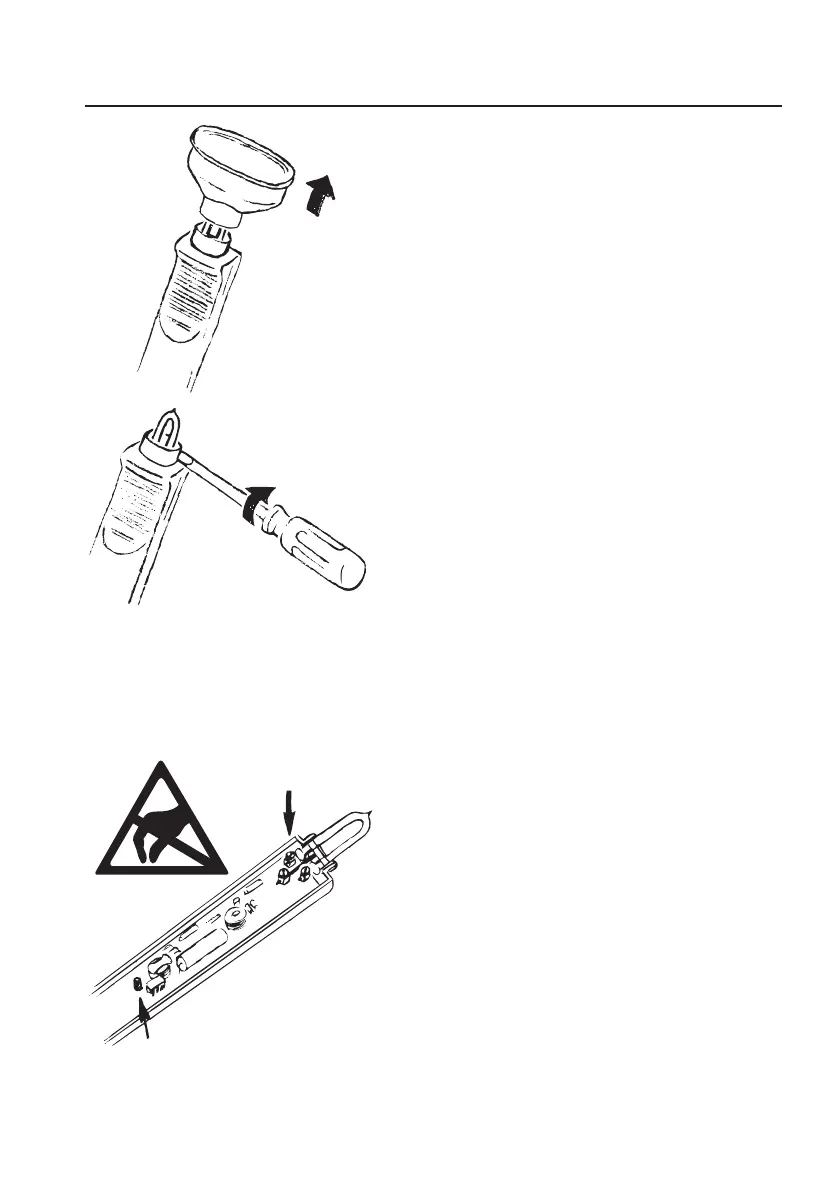

Ziehen Sie den Reflektor nach vorn vom Gehäuse
ab. Achten Sie darauf, daß die Scheibe nicht
beschädigt wird.
Vor dem Öffnen des Stroboskops bitte beach-
ten:
Entfernen Sie die Halbschalen sehr vorsichtig.
Auf der Platine befindet sich eine Feder, die bei zu
schnellem Entfernen der Halbschalen aus der
Führung springen kann.
Mit einem Schraubendreher öffnen Sie, durch
aufhebeln der Halbschalen in der Schattenfuge,
den Handgriff. Die Platine mit Blitzröhre liegt frei.
Lösen Sie die drei Schraubklemmen und entfernen
Sie die Blitzröhre.
Vor Einbau der neuen Blitzröhre bitte beachten:
1. Zur Erhaltung der Lebensdauer und ihrer Funk-
tion Blitzröhre nicht berühren.Bei Wechsel der
Blitzröhre Handschuhe verwenden.
2. Achten Sie darauf, daß die rot markierte Seite
der Blitzröhre an die richtige Schraubklemme
angeschlossen wird (siehe Pfeil auf der Skiz-
ze).
Anhand der Skizze neue Blitzröhre einsetzen.
Schraubklemmen anziehen. Halbschalen wieder
fest zusammendrücken. Reflektor aufstecken, so
daß er am Handgriff ansteht. Spannbügel in die
Bohrungen einsetzen. Reflektorteil drehen bis der
Spannbügel einrastet.
Wartung
