KONSERWACJA I CZYSZCZENIE
CZYSZCZENIE CHWYTACZA
CZYSZCZENIE I OLIWIENIE CHWYTACZA
UWAGA: Przed rozpoczęciem jakichkolwiek czynności konserwacyjnych należy
odłączyć maszynę od prądu.
Chwytacz powinien być regularnie czyszczony, aby zapobiec m. in. zrywaniu nitki
czy otrzymywaniu nieprawidłowego ściegu.
Zdejmowanie chwytacza:
• Ustaw igłę w najwyższym położeniu obracając kołem ręcznym do siebie.
• Otwórz pokrywę chwytacza i wyjmij bębenek.
• Przekręć oba dociski (2) w kierunkach jak pokazano na rysunku, aby wyjąć
pierścień chwytacza (3).
• Chwyć za środkowy sworzeń chwytacza (4) i wyjmij go.

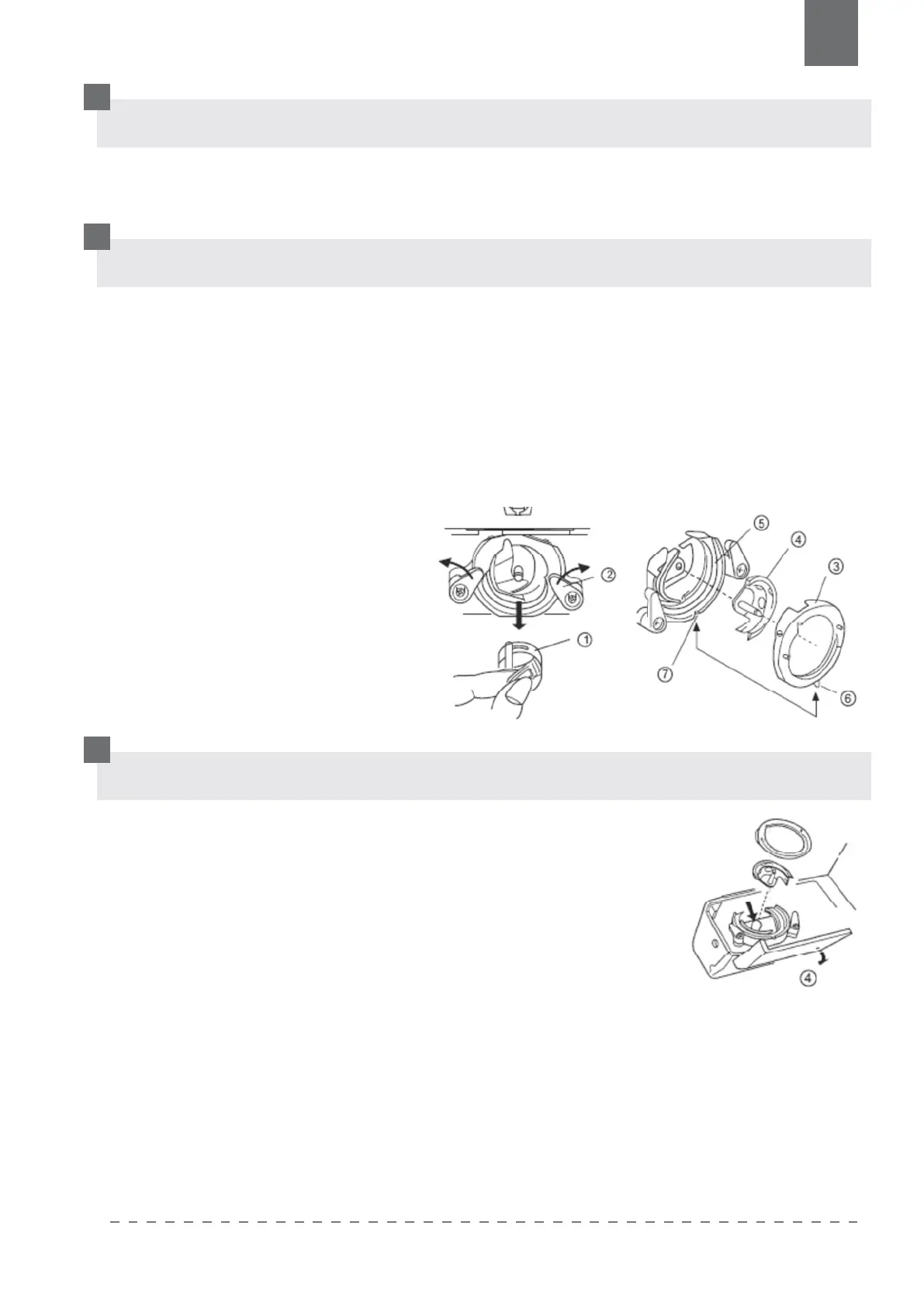

1. Bębenek
2. Dociski pierścienia chwytacza
3. Pierścień chwytacza
4. Chwytacz
5. Kosz chwytacza
6. Wypust ustalający położenie
pierścienia
7. Gniazdo koszu chwytacza
1. Usuń kurz i resztki nici oraz materiału z pierścienia (3) i
chwytacza (4).
2. Wpuść kroplę oleju na punkt kosza chwytacza ( patrz
rysunek)
3. Zamontuj ponownie wszystkie części chwytacza zaczynając
od chwytacza (4) –chwyć go za sworzeń i załóż jak
pokazano na rysunku powyżej.
4. Następnie załóż pierścień (3) w koszu chwytacza tak, aby
wypust pierścienia (6)skierowany był do dołu i znalazł się dokładnie w gnieździe
kosza chwytacza.
5. Przekręcić dociski pierścienia (2) do pierwotnego położenia.
6. Założyć bębenek ze szpulką.
