AJUSTES 7
19
7.3 CUCHILLA FIJA ___________________________________________________________
1. Leer la Sección 7.2 antes de hacer este ajuste.
2. Comenzar el ajuste en el extremo anterior del
carrete y seguir con el extremo posterior. El
extremo anterior de la cuchilla del carrete es el
extremo que primero pasa por encima de la cuchilla
fija durante la rotación normal del carrete.

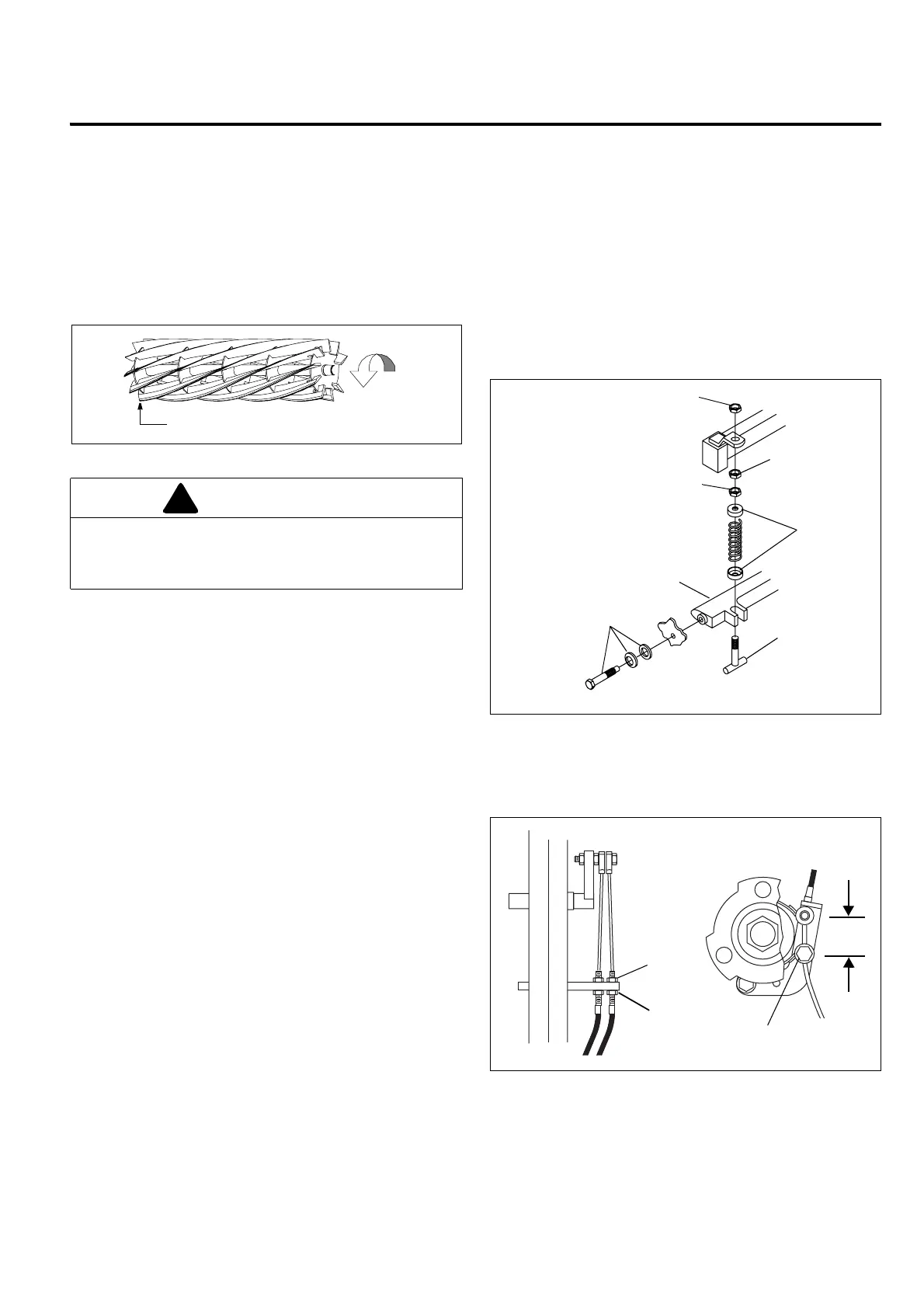

Figura 7B
3. Afloje la tuerca (A) y gire la tuerca (B) a la derecha
para acercar la cuchilla fija al carrete o a la
izquierda para alejarla.
a. Deslizar un calibrador de separaciones o
material para suplemento de 0,025 - 0,075 mm
de espesor entre la cuchilla del carrete y la
cuchilla fija. No hacer girar el carrete.
b. Ajustar el extremo posterior del carrete de la
misma manera y luego volver a comprobar el
ajuste del extremo anterior.
4. Apriete la tuerca (A). Vuelva a comprobar el ajuste.
Cuando el carrete y la cuchilla de platina están bien
ajustados, el carrete girará libremente y podrá cortar un
trozo de periódico a todo el largo del carretecarrete,
cuando el papel se sujeta a 90° respecto a la cuchilla fija.
Figura 7C
7.4 FRENO __________________________________________________________________
Un freno ajustado apropiadamente requiere una
resistencia de 4,5 kg en el vértice de la palanca del freno
para engranar, y debe haber una distancia de 38 mm de
centro a centro cuando es soltado.
1. Los ajustes menores se hacen en el manubrio. Aflojar
la tuerca (H), hacer girar la tuerca (J) para ajustar el
cable de los frenos y luego apretar la tuerca (H).
2. Si no es posible hacer los ajustes en el manubrio,
retirar las ruedas de transporte y hacer el ajuste en la
banda de los frenos.
3. Aflojar el tornillo (K) y tirar el cable hasta obtener la
tensión deseada en los frenos. Apretar el tornillo
(K). Volver a ajustar (H) y (J).
Figura 7D
PRECAUCION
Manejar el carrete con sumo cuidado para impedir
que ocurran lesiones personales y daños a los bordes
de corte.
Rotación
Extremo anterior
!
A
B
C
F
E
G
D
H
J
K
Banda del freno
38 mm
