7 AJUSTES
20
7.5 ALTURA DE CORTE _______________________________________________________
Nota: Asegurarse que la cuchilla de platina esté
correctamente ajustada antes de ajustar la altura de
corte (Sección 7.3).
1. Inclinar el cortacésped sobre el tambor de tracción o
las ruedas. No dejar el cortacésped inclinado por un
período prolongado, ya que el aceite podría ingresar
en la cámara de combustión.
2. Aflojar las tuercas (M) en ambos lados lo suficiente
para permitir que la perilla (L) levante el rodillo
delantero o el rastrillo Turf Groomer. Levantar
ambos lados a una altura igual.
3. Ajustar el tornillo calibrador (P) para obtener la
altura de corte (O) deseada. Medir desde la barra
calibradora (N) hasta el lado inferior de la cabeza
del tornillo (P) y luego apretar la tuerca mariposa
para asegurar el ajuste.
4. Colocar la barra calibradora entre el rodillo
delantero y el rodillo de tracción, cerca del extremo
exterior de los rodillos.
5. Deslizar la cabeza del tornillo sobre la cuchilla de
platina (Q) y ajustar la perilla (L) para reducir la
separación entre el rodillo y la barra calibradora.
Apretar la tuerca (M).
6. Repetir los pasos 4 y 5 en el extremo opuesto del
carrete y luego apretar las tuercas (M). Comprobar
la altura de corte y volverla a ajustar de ser
necesario.

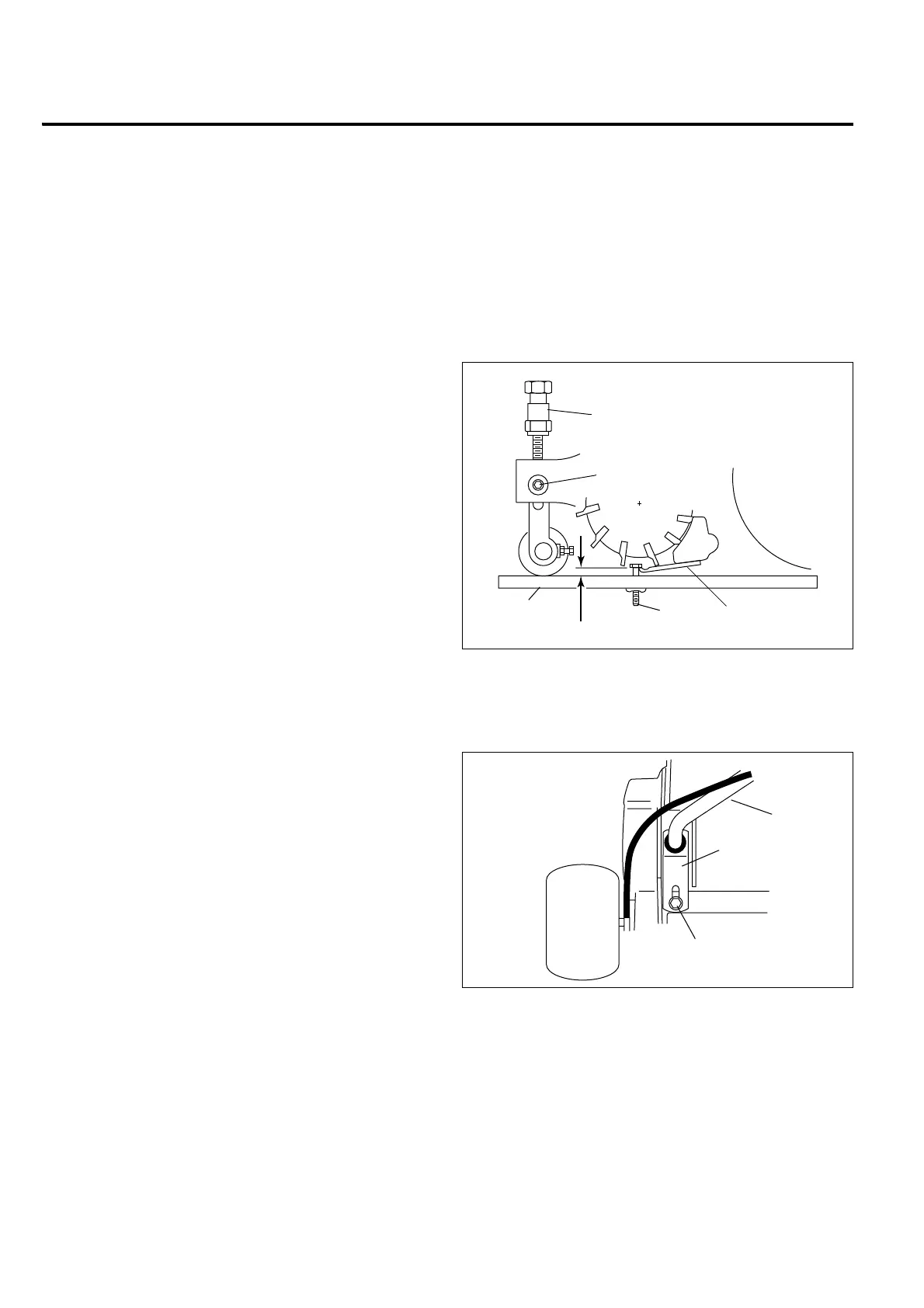

Figura 7E
7.6 MANUBRIO_______________________________________________________________
1. Para ajustar el ángulo del manubrio (Y), aflojar el
perno (W) en ambos lados del cortacésped y ajustar
la posición del manubrio según se desee.
2. Después de ajustar el manubrio, ajustar la escuadra
(X) de manera que el manubrio apenas repose en
la parte inferior de la ranura de la escuadra. Apretar
el tornillo (W).
Figura 7F
L
M
N
O
P
Q
Y
X
W
