MANTENIMIENTO 8
27
8.11 LUBRICACION ____________________________________________________________
El cortacésped ha sido diseñado de modo que requiere
un mínimo de lubricación. El engrase excesivo produce
cargas altas sobre los cojinetes y el motor, lo cual reduce
el rendimiento de la máquina.
Los intervalos de mantenimiento deben realizarse con
más frecuencia cuando se trabaje en lugares con gran
cantidad de polvo.
1. Limpiar sempre los puntos de engrase antes y
después de la lubricación.
2. Aplicar grasa con una pistola engrasadora manual y
llenar lentamente hasta que comience a rezumar
grasa. NO usar pistolas de aire comprimido.
3. Para el funcionamiento correcto de todos los puntos
de pivote y otros puntos de fricción, aplicar varias
gotas de aceite SAE 30W.
Figura 8D
8.12 CUADRO DE MANTENIMIENTO ______________________________________________
Intervalos recomendados de inspección y lubricación.
Diariamente 20 50 100 300 Anualmente Lubricante
Filtro de aire.....................................I ........................................C
Cámara de combustión ........................................................................................................ C
Aceite de motor ...............................I .................. R ........................................R.......................................... ...................... I
Conducto de combustible ....................................................................................................................R - 2 años
Bujía ..............................................................................................................A/R
Separación de válvulas ........................................................................................................ A

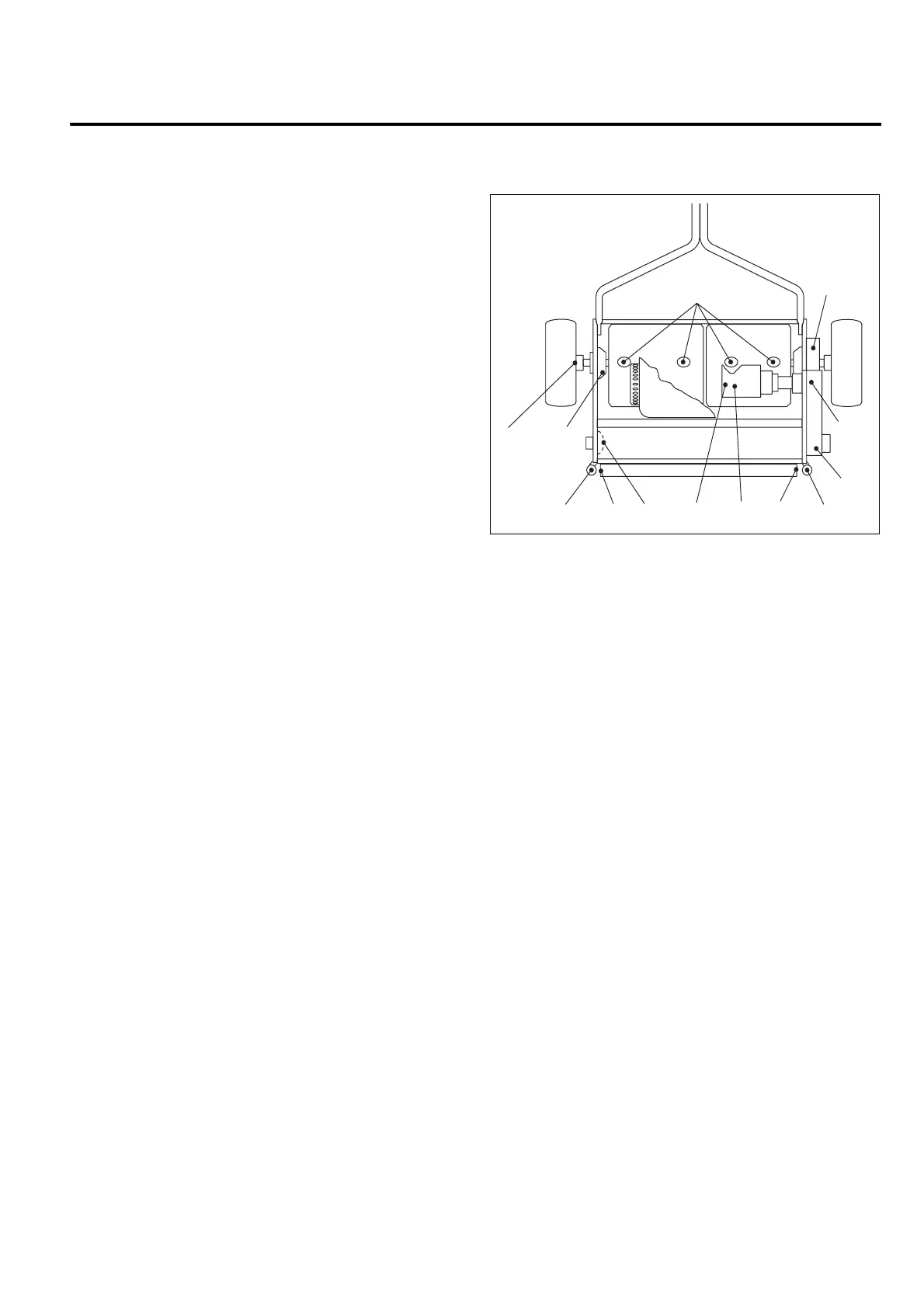

Puntos de engrase (Figura 7C)
1 - Rodillo ......................................................... L.................................................................................... L.................... II
2 - Ajuste de altura................................................................. L ............................................................................................ II
3 - Eje de carrete RT........................................ L...................................................................................... ..................... II
4 - Rodillo de tracción ...................................... L...................................................................................... ..................... II
5 - Cojinete del eje del embrague ........................................................................................................... L.................... II
6 - Eje del pivote del embrague .............................................................................................................. L....................III
7 - Cojinete de aguja del embrague.......................................................................................................... ................... III★
8 - Cubo de tracción..................... ................... L...................................................................................... .....................III
9 - Cojinetes de rueda........................................................................................................ .................... L.................... II
10 - Palanca de embrague del carrete............. L...................................................................................... ..................... II
11 - Bastidor de cadena..................................................................................................... ....................R....................IV
A - Añadir o Ajustar C - Limpiar I - Inspeccionar L - Lubricar R - Reemplazar
Lubricantes
I - SAE 10W-30 Clasificación API SF o SG
II - Grasa de litio NLGI - Grado 2
III - Grasa Lubriplate
®
, número de pieza Jacobsen 5001581
IV - Aceite SAE EP-140 -Vaciar y rellenar
★ - Aplicar una capa fina
12123
4
5
67
8
9
10
11
