8 AUSPACKEN UND MONTAGE DES LAUFWERKS
Auspacken und Montage des Laufwerks
Entnehmen Sie vorsichtig das Gerät und alle
Zubehörteile der Verpackung.
Achtung: Das externe Netzteil ist in einem
separaten Fach innerhalb der Styroporverpa-
ckung eingelegt.
Entfernen Sie die beiden Transportsicherungs-
schrauben am Innenteller (Fig. 1). Sie
befinden sich von vorne aus gesehen vor und
hinter dem Innenteller und fixieren das Sub-
chassis für den Transport. Behalten Sie diese
beiden Schrauben an einem sicheren Ort, denn
bevor der Plattenspieler transportiert wird, soll-
ten sie wieder eingedreht werden, um Beschä-
digungen am Gerät zu vermeiden.
Entnehmen Sie den Antriebsriemen der Ver-
packung und legen ihn um den Innenteller und
danach um den Antriebspulley des Motors
links vom Innenteller (Fig. 2). Wenn der Riemen
liegt, drehen Sie den Teller einige Umdrehun-
gen mit der Hand, damit der Riemen sich
gleichmäßig um den Teller legt.

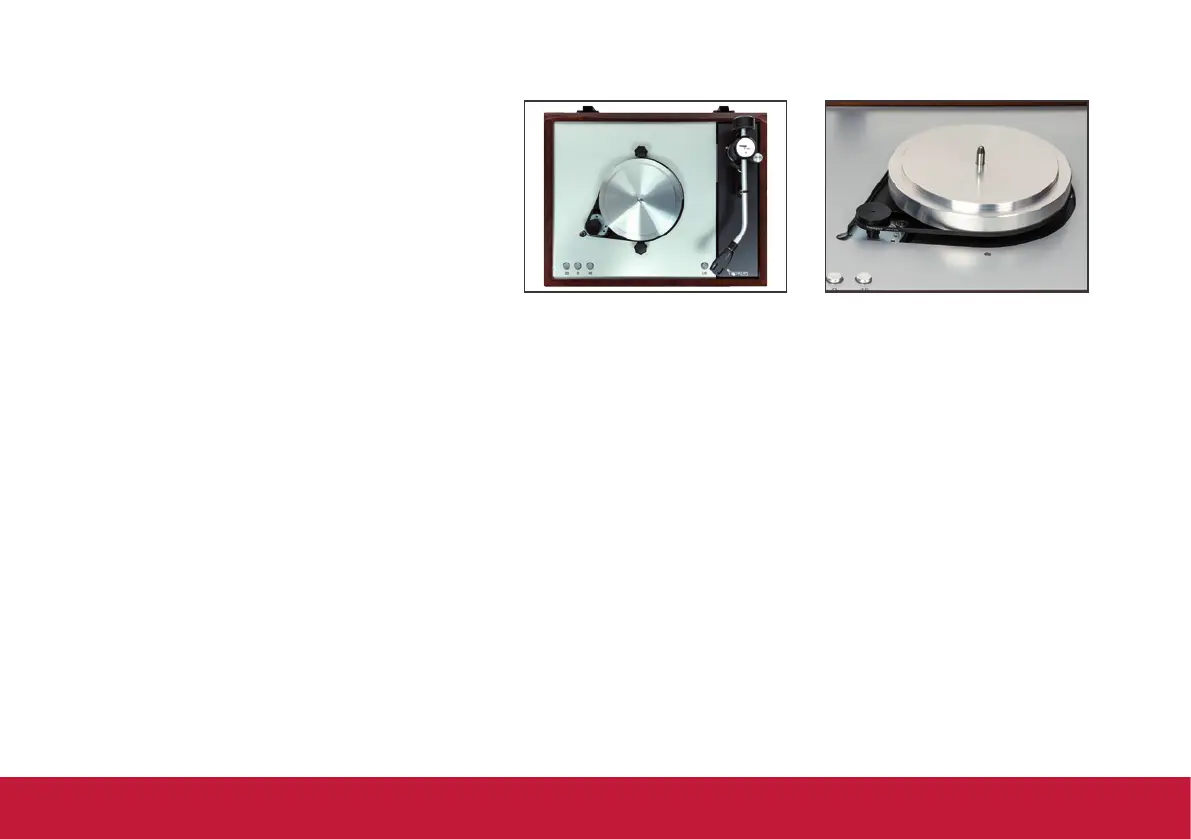

Fig. 1 Ansicht von oben Fig. 2
