Tonarm und Tonabnehmersystem

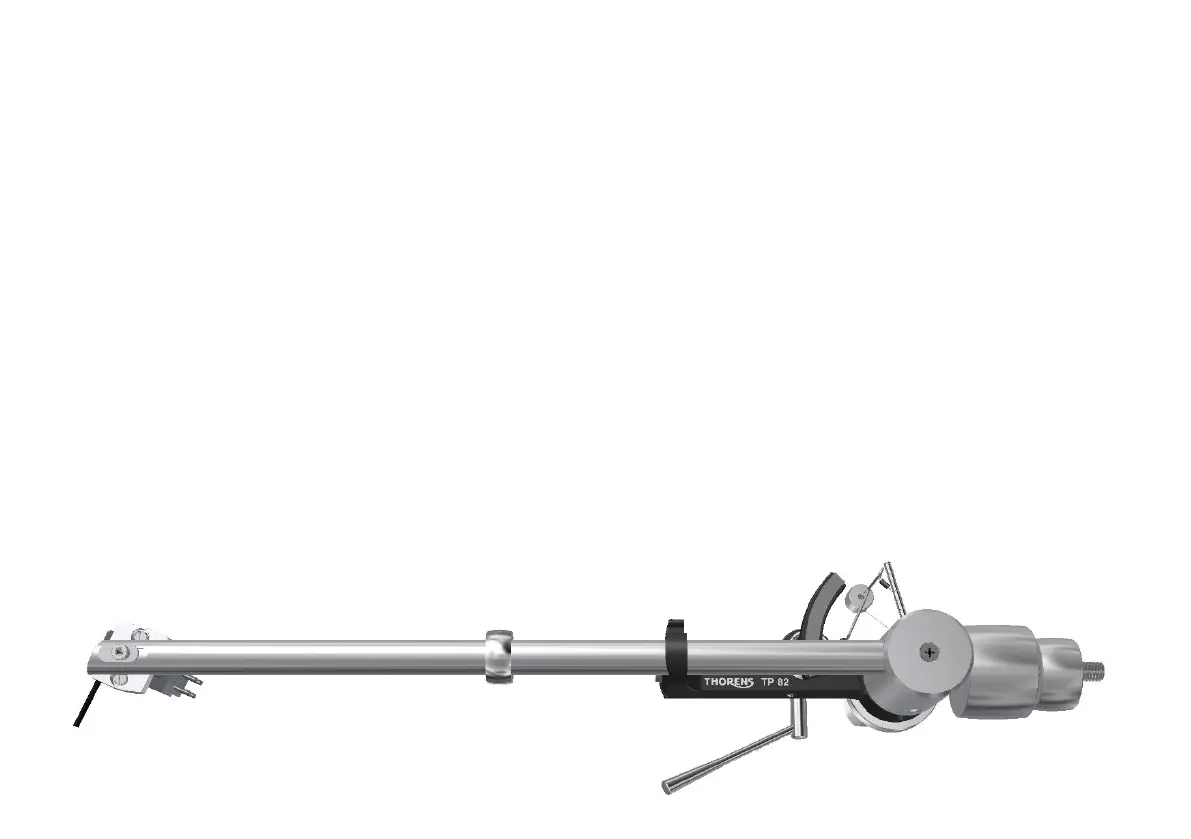

Abb. 7
Ihr neuer Plattenspieler wird mit vorinstalliertem Tonarm
TP 82 und dem Tonabnehmersystem TAS 257 (MM) ge-
liefert. ➔ Abb. 7
Die Tonarmgewichte sind zum Transport entfernt. Dre-
hen Sie diese zur Montage von hinten auf den Tonarm.
Das kleinere exzentrische Gewicht sollte sich stets so
nah wie möglich hinter dem großen Gewicht befinden,
ohne dieses jedoch zu berühren. Stellen Sie anschlie-
ßend Auagekraft und Azimuth ein. ➔ Seite 15/16
Das Antiskatinggewicht ist ebenfalls zum Transport
entfernt und muss zur Montage am Tonarm eingehängt
werden. ➔ Seite 17
Am Tonarm TP 82 können Tonabnehmer mit einem Ab-
stand der Befestigungslöcher von 12,7 mm (½ ”) mon-
tiert werden. Zum Anschluss des Tonabnehmersystems
werden die vier farblich gekennzeichneten Anschlußlit-
zen auf die entsprechenden Anschluß-Stifte des Tonab-
nehmers geschoben.
Verbinden Sie nach folgendem Schema, falls der Ton-
abnehmer keine Farbkennung aufweist:
R rechter Kanal (Signal) ➔ rot
G rechter Kanal (Masse) ➔ grün
L linker Kanal (Signal) ➔ weiß
G linker Kanal (Masse) ➔ blau
