IM2019
36
Сквозное отверстие в стене
Просверлите отверстие для монтажной трубы в стене в заранее намеченной позиции
ударной дрелью или перфоратором. Наклон монтажной трубы должен быть
примерно -10° вниз наружу.

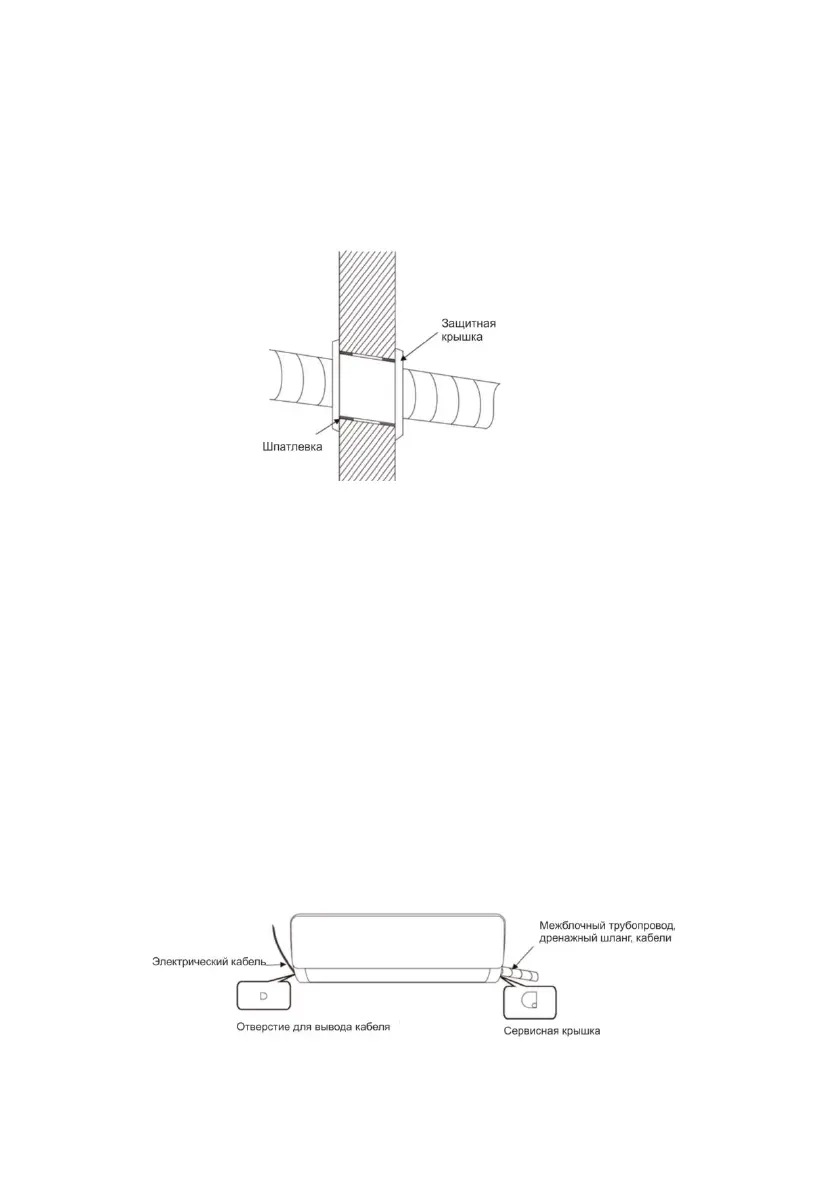

Для защиты монтажной трубы и кабелей в отверстии в стене от грызунов, которые
могу обитать в полых стенах, установите защитную крышку и закрепите ее с
помощью шпатлевки (см. рис. 4)
Рисунок 4
Примечание: Обычно, отверстие в стене должно быть диаметром 60-80 мм. Когда
делаете отверстие в стене, внимательно следите за тем, чтобы не повредить другие
провода, находящиеся внутри стены.
Маршрут трубопровода
В зависимости от расположения установленного прибора, трубопровод можно
провести сбоку от него, слева или справа (см. рис. 5), или горизонтально от задней
части прибора (см. рис. 6), в зависимости от длины трубопровода внутреннего блока.
В случае боковой установки отрежьте выходной отрезной запас с противоположной
стороны.
Электрический кабель должен быть проведен отдельно от трубопровода. Оставьте
необходимую длину кабеля и проведете его через отверстие в стене.
Рисунок 5
