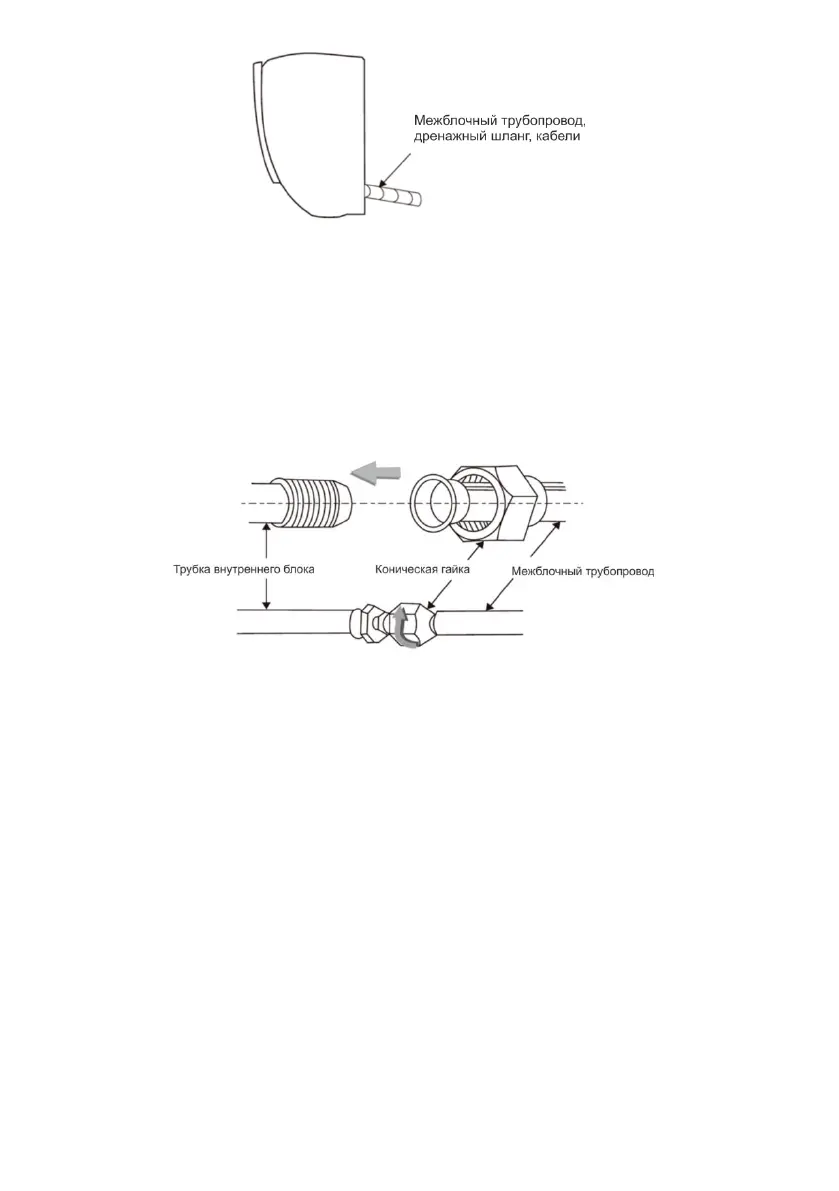

Рисунок 6
Соединение трубопроводов
1. Отсоедините крепления и вытащите дренажную трубку внутреннего блока из корпуса.
2. Подсоедините межблочный трубопровод к внутреннему блоку: затяните коническую
гайку вручную, затем затяните ее гаечным ключом, как показано на рисунке (см. рис. 7).
Рисунок 7
Соединение дренажной трубки
1. На выход внутреннего блока (пластиковую трубку с наконечником) натягивается гофра.
2. Соединение фиксируется хомутом.
3. Дренажный шланг должен прокладываться с уклоном в сторону выхода воды.
Дренажный шланг не должен иметь перегибов, скручиваний, загибов и т.п. Конец
дренажного шланга не должен быть опущен в воду
Оплетка трубопровода
1. Используйте армированный скотч для обмотки соединений внутреннего блока и
межблочного трубопровода, а затем используйте изоляционный материал для
герметизации, во избежание образования конденсата в соединительных частях.
2. Соедините выпускной патрубок с дренажными трубами и выровняйте межблочный
трубопровод, кабели и сливной шланг прямо.
3. Используйте стяжки, чтобы обернуть соединительные трубки, кабели и сливной шланг.
Запустите трубку под уклоном вниз.
