TomTom LINK 310 - Esquema Geral das Ligações

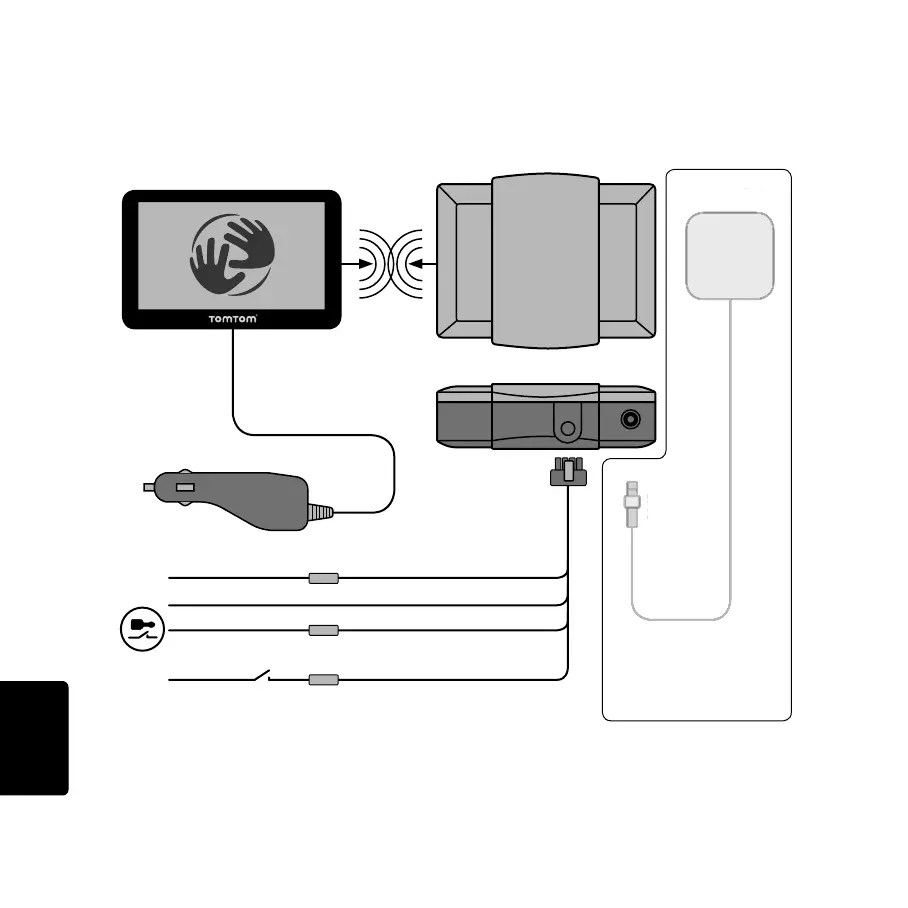

Esquema geral das ligações
166
PT
Esque-
ma geral
das
ligações
* Consulte Dados técnicos na página183
**Certifique-se de que este fio está protegido
com fusível de 15 A.
SMB
Antena GPS
S
MB
Antena GP
S
Bluetooth
TM
Cabo de alimentação
+9-30VTerminal 30**
GNDTerminal 31
IN 1+9-30V (verde/azul)
(castanho)
(vermelho)
F1 2Af*
F2 2Af*
F3 2Af*
(preto)
IGN
(+9-30V)Terminal 15**
Optional
TomTom GO 7000
TomTom PRO 7xxx
TomTom LINK 300/310
