Podłączanie do zasilania
246
PL
Podłączanie do
zasilania
Podłącz urządzenie LINK 300/310 do gniazda
zasilania elektrycznego w pojeździe ze
standardowym napięciem stosowanym w
pojazdach (12 V / 24 V). Nie podłączaj
urządzenia do przetwornika napięcia.
Podłączone muszą być trzy przewody GND
(uziemienie), IGN (zapłon) i PWR+ (źródło
napięcia).
1. Podłącz przewód GND (brązowy) do
uziemienia (zacisk 31).
2. Połącz przewód PWR+ (czerwony) i IGN
(czarny) każdy z jednym 2 A / szybkim
bezpiecznikiem (Dane techniczne na
stronie261).
3. Podłącz przewód PWR+ (czerwony),
posiadający już bezpiecznik, do prądu
akumulatora (zacisk 30).
4. Następnie podłącz przewód IGN (czarny),
posiadający już bezpiecznik, do zapłonu
(zacisk 15).
5. Przewód IN1 może służyć do różnych
celów, np. podłączania cyfrowego
tachografu, raportowania okresów
bezczynności lub zapisywania innych
danych cyfrowych. Szczegółowe
informacje — patrz Korzystanie z wejś
cia
cyf
rowego na stronie253. Jeżeli wejście
IN1 nie jest wykorzystywane, podłącz
przewód IN1 (zielony/niebieski) do GND
(uziemienia).

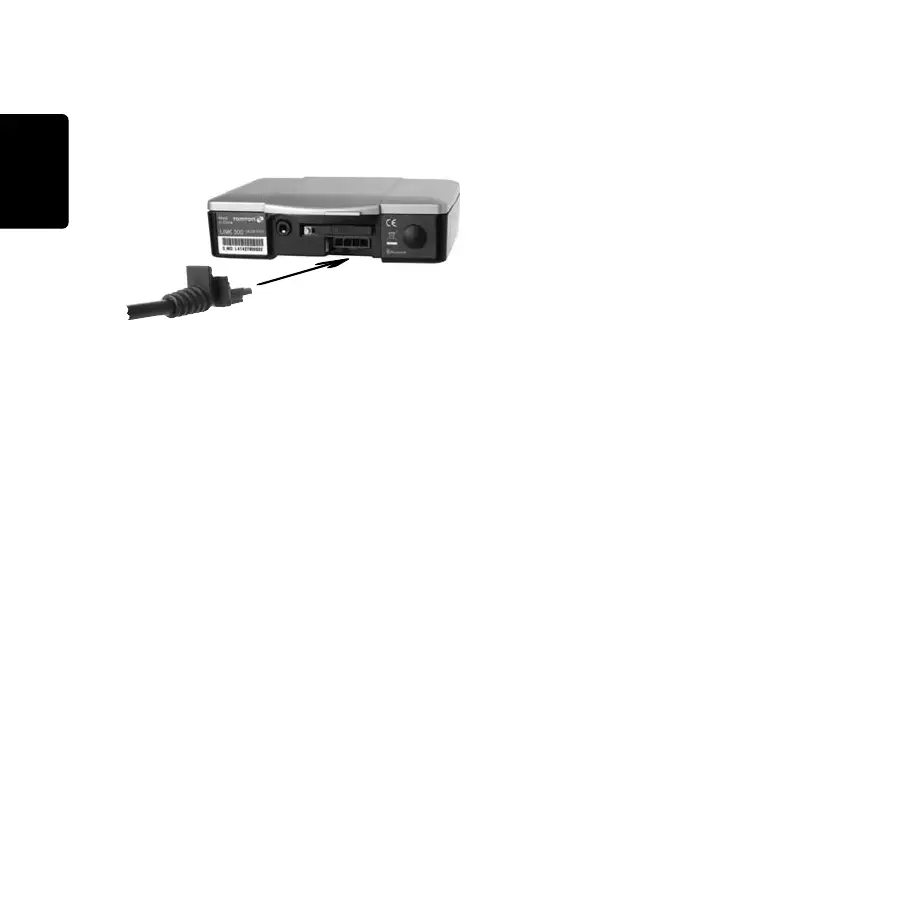

6. Włóż 4-wtykową wtyczkę do złącza kabla
zasilania.
IG_PL.book Page 246 Tuesday, February 1, 2011 2:11 PM
