TomTom LINK 310 - Schéma de Connexion

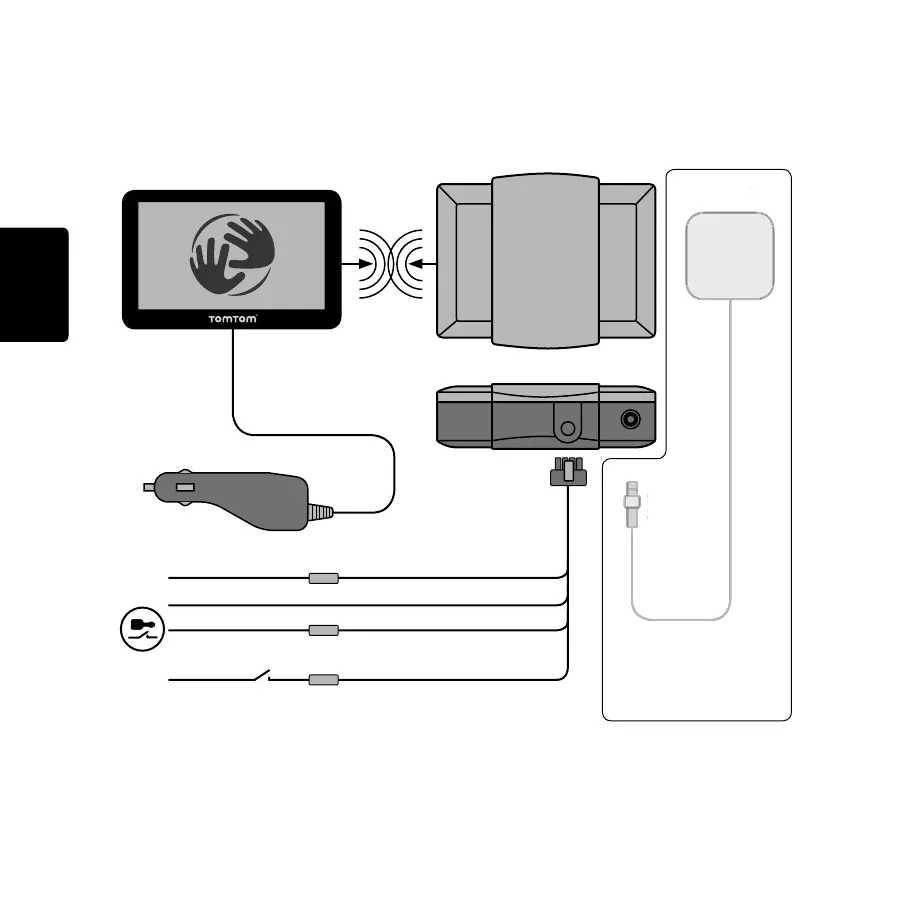

Schéma de connexion
62
FR
Schéma
de con-
nexion
* Reportez-vous à Données techniques en
page79
** Assurez-vous que ce câble est protégé par
un fusible de 15A.
SMB
Antenne GPS
S
MB
A
ntenne GP
S
Bluetooth
TM
Câble d’alimentation
+9-30VBorne 30**
GNDBorne 31
IN 1+9-30V (vert/bleu)
(marron)
(rouge)
F1 2Af*
F2 2Af*
F3 2Af*
(noir)
IGN
(+9-30V)Borne 15**
Optionnel
TomTom GO 7000
TomTom PRO 7xxx
TomTom LINK 300/310
