Strømtilslutning
194
DA
Strømtils-
lutning
Tilslut LINK 300/310 til køretøjets
strømforsyning med standardspændingen for
køretøjer (12 V/24 V). Tilslut ikke til en
strømomformer. De tre ledninger GND, IGN
og PWR+ (strømforsynende) skal være
tilsluttet.
1. Tilslut GND-ledningen (brun) til jord
(klemme 31).
2. Lod PWR+-ledningen (rød) og IGN-
ledningen (sort) sammen med én 2 A/
hurtig sikring Tekniske data på side209
hver.
3. Tilslut den sammenloddede PWR+-ledning
(rød) til strømførende (klemme 30).
4. Tilslut derefter den loddede IGN-ledning til
tændingen (klemme 15).
5. IN1-ledningen kan bruges til flere
forskellige formål, f.eks. tilslutning af en
digital fartskriver, rapportering af
tomgangstider eller andre digitale input. Se
Sådan bruges den digitale indgang på
side201 for at få flere oplysninger. Hvis du
ikke bruger IN1-inputtet, skal du tilslutte
IN1-ledningen (grøn/blå) til GND.

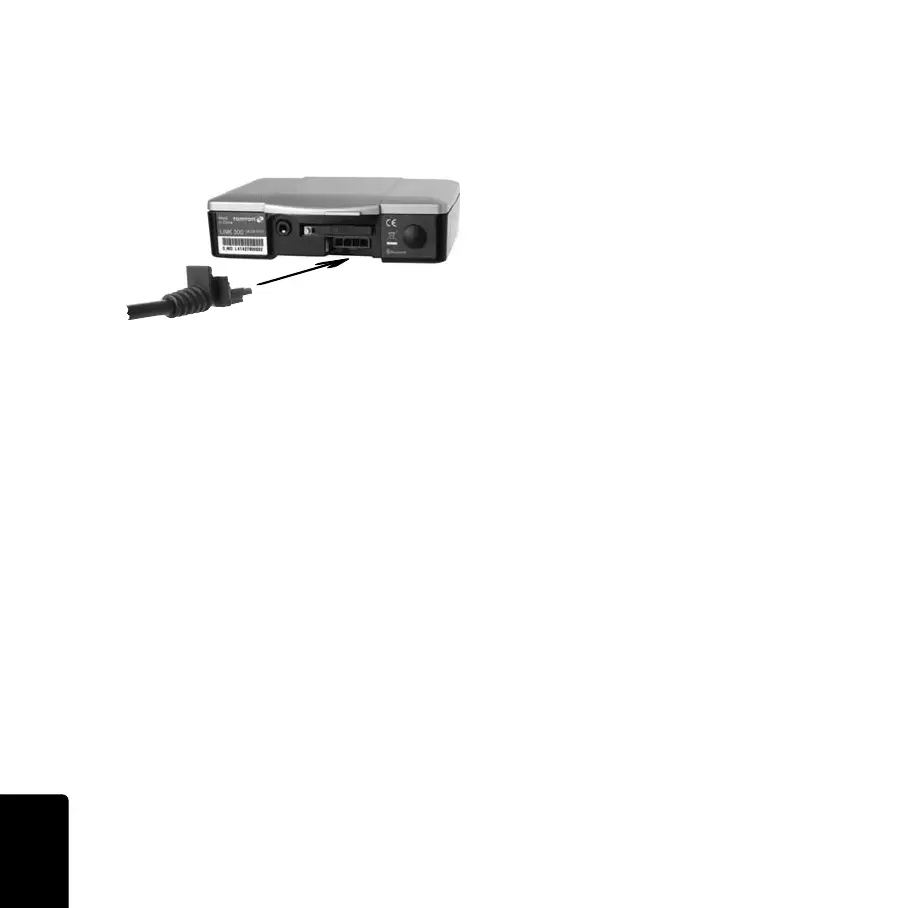

6. Indsæt det 4-benede stik i stikket til
strømkablet.
