Ansluta till en strömkälla
220
SV
Ansluta till en
strömkälla
Anslut LINK 300/310 till fordonets
strömtillförsel med
standardfordonsspänningen (12 V/24 V).
Anslut inte en spänningsomvandlare. De tre
ledningarna GND, IGN och PWR+
(matningsspänning) måste anslutas.
1. Anslut GND-ledningen (brun) till jord
(klämma 31).
2. Avsäkra PWR+-ledningen (röd) och IGN-
ledning (svart) med en 2 A / snabb säkring
(Tekniska data på sidan235) vardera.
3. Anslut den avsäkrade PWR+-ledningen
(röd) till bärströmmen (klämma 30).
4. Anslut sedan den avsäkrade IGN-ledningen
(svart) till tändningen (klämma 15).
5. IN1-ledningen kan användas för flera saker,
t.ex. ansluta en digital färdskrivare,
rapportera om vilotider eller spela in från
andra digitala ingångar. Mer information
finns i Använda den digitala ingången på
sidan227. Om du inte kommer att
använda ingången IN1, anslut IN1-
ledningen (grön/blå) till jord.

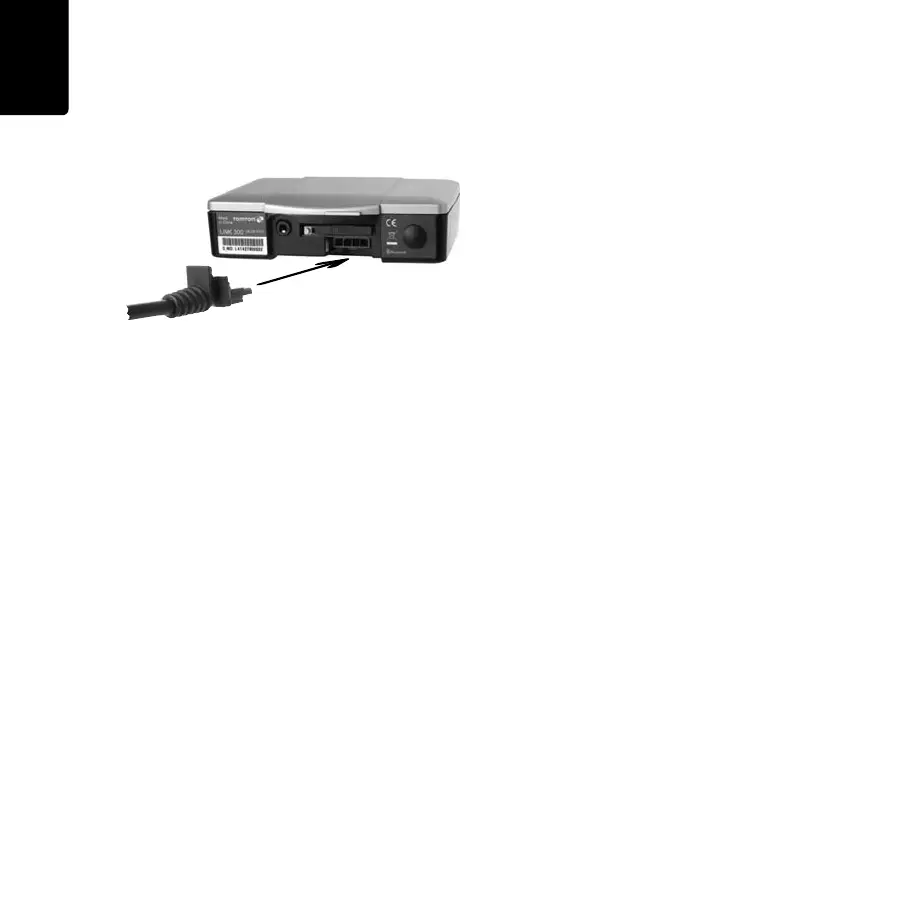

6. Anslut 4-stifts stickproppen till
strömkabelkontakten.
