Använda den digitala ingången
228
SV
inträffar normalt sett vid 2,8 volt. Hög/låg
koppling (minska ingångsspänning) inträffar
normalt sett vid 2,1 volt. Hysteresen 0,7 volt är
för att undvika snabb omkoppling.
Interferensspänningar vid ingång IN1 måste
vara under 2 volt. För att garantera detta får
ingångsledningen till anslutningskabeln aldrig
vara oansluten. Om ingången IN 1 inte
används måste ingångsledningen vara
ansluten till jord (GND). För att utvärdera en
kontakt, måste den vara utformad som en
omkopplingskontakt som kopplar ingången IN
1 mellan plus och minus (jord GND) för
fordonets elektriska systemspänning (+9-30
V).
Om det inte finns någon omkopplingskontakt
kan en elektrisk belastning (t.ex.
indikatorlampa, resistor) mellan ingången IN 1
och jord (GND) eller mellan ingång IN 1 och
fordonets spänning (+9-30 V) ge definierade
nivåer.
Vid användning av induktiv belastning måste
en frihjulsdiod användas parallellt med
belastningen. För mer information och
exempel, se http://business.tomtom.com/in1

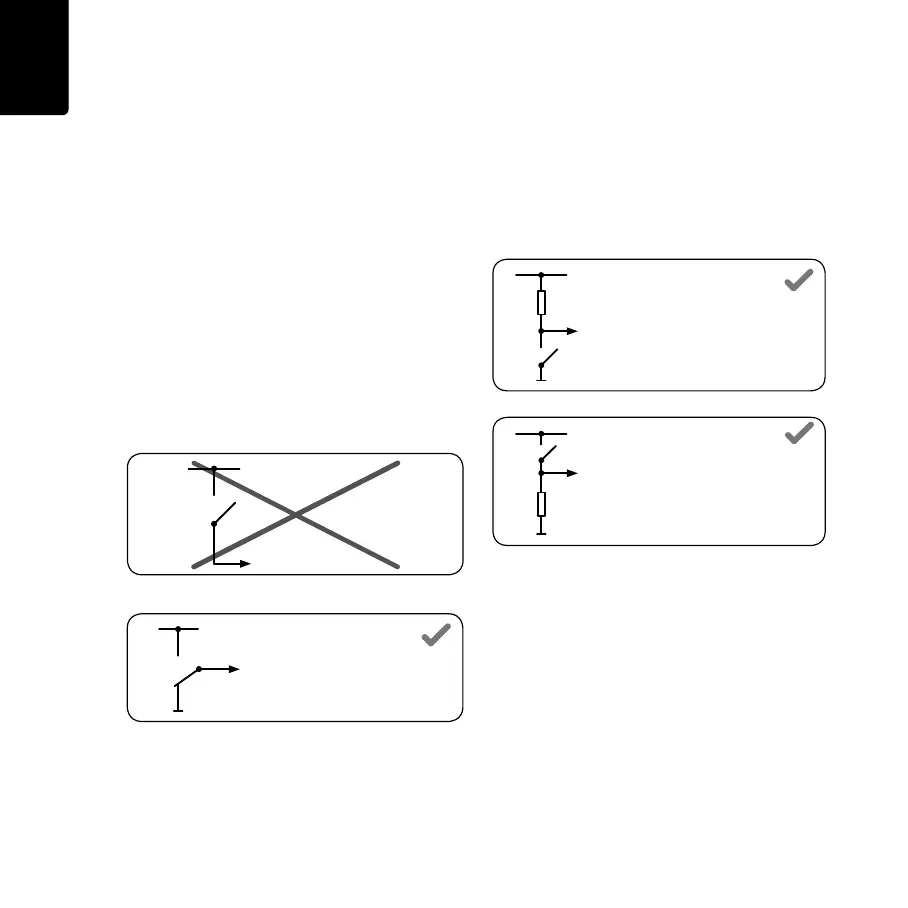

IN 1
(LINK 300/310)
+9-30V
IN 1
(LINK 300/310)
+9-30V
JORD
Belastningsmotstånd ≤ 10 KOhm
IN 1
(LINK 300/310)
+9-30V
JORD
Belastningsmotstånd ≤ 10 KOhm
IN 1
(LINK 300/310)
+9-30V
JORD
