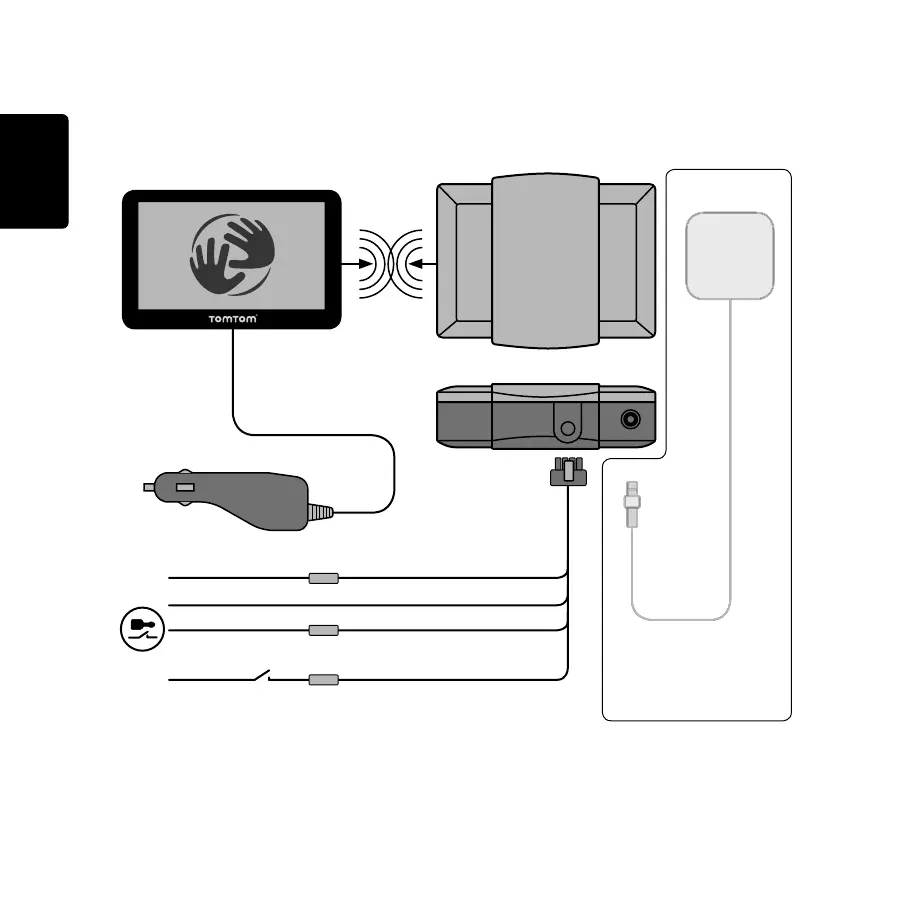

Przegląd połączeń
244
PL
Przegląd
połączeń
* Patrz Dane techniczne na stronie261
** Należy się upewnić, że przewód jest
połączony z bezpiecznikiem 15 A.
SMB
Antena GPS
S
M
B
Antena GP
S
TomTom GO 7000
TomTom PRO 7xxx
TomTom LINK 300/310
Bluetooth
TM
Przewód zasilający
+9–30 VZacisk 30**
UziemienieZacisk 31
IN 1+9–30 V (zielony/niebieski)
(brązowy)
(czerwony)
F1 2Af*
F2 2Af*
F3 2Af*
(czarny)
Zapłon
(+9–30 V)Zacisk 15**
Opcjonalnie
